轴承的具体生产工艺流程:原材料——内外圈加工、钢球或滚子加工、保持架(冲压或实体)加工——轴承装配——轴承成品。
树图思维导图提供 轴承生产工艺流程 在线思维导图免费制作,点击“编辑”按钮,可对 轴承生产工艺流程 进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:7538389bb3d7f5e2357d3580f72c8250

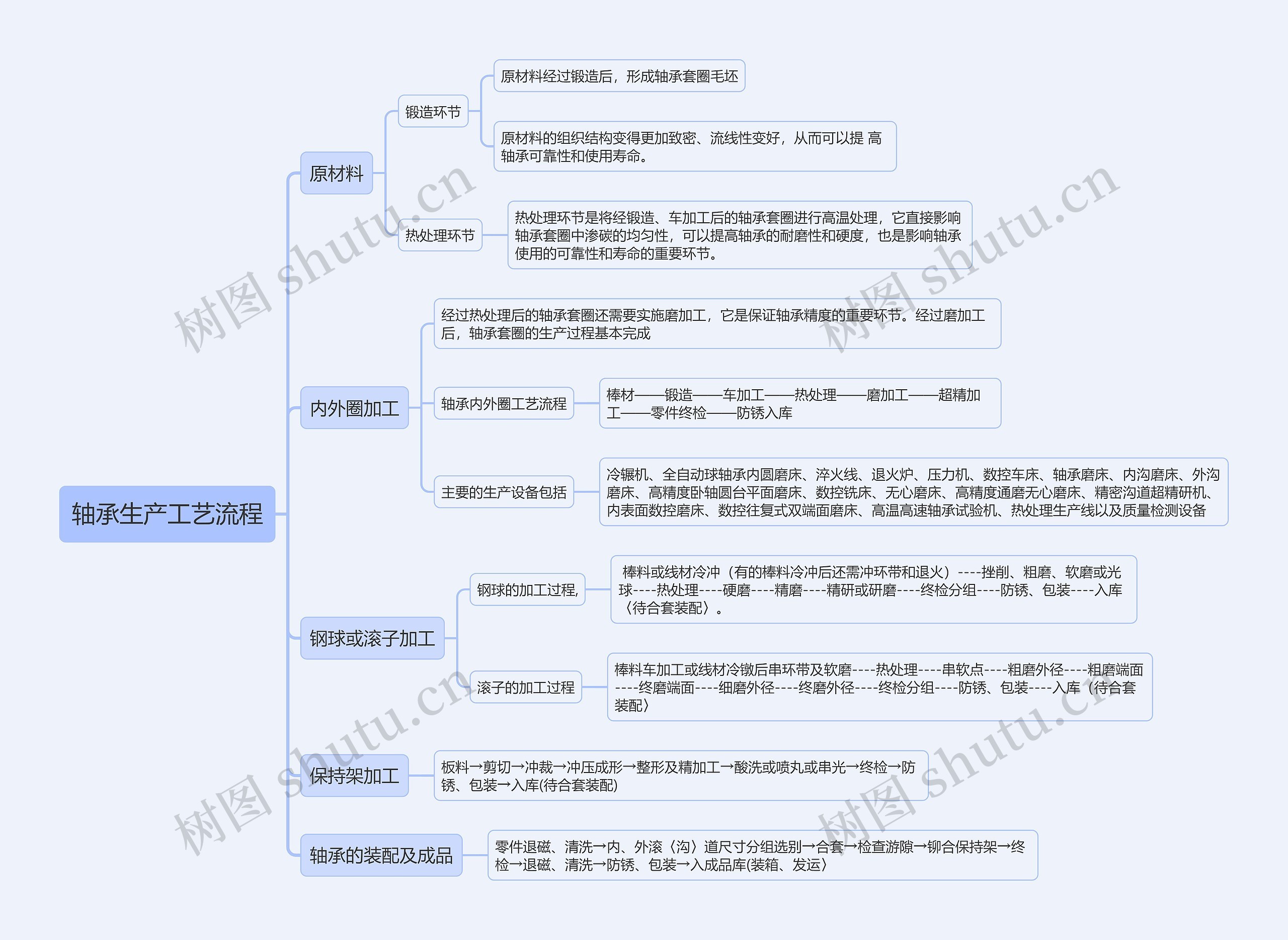

轴承生产工艺流程思维导图模板大纲
锻造环节
原材料经过锻造后,形成轴承套圈毛坯
原材料的组织结构变得更加致密、流线性变好,从而可以提 高轴承可靠性和使用寿命。
热处理环节
热处理环节是将经锻造、车加工后的轴承套圈进行高温处理,它直接影响轴承套圈中渗碳的均匀性,可以提高轴承的耐磨性和硬度,也是影响轴承使用的可靠性和寿命的重要环节。
经过热处理后的轴承套圈还需要实施磨加工,它是保证轴承精度的重要环节。经过磨加工后,轴承套圈的生产过程基本完成
轴承内外圈工艺流程
棒材——锻造——车加工——热处理——磨加工——超精加工——零件终检——防锈入库
主要的生产设备包括
冷辗机、全自动球轴承内圆磨床、淬火线、退火炉、压力机、数控车床、轴承磨床、内沟磨床、外沟磨床、高精度卧轴圆台平面磨床、数控铣床、无心磨床、高精度通磨无心磨床、精密沟道超精研机、内表面数控磨床、数控往复式双端面磨床、高温高速轴承试验机、热处理生产线以及质量检测设备
钢球的加工过程,
棒料或线材冷冲(有的棒料冷冲后还需冲环带和退火)----挫削、粗磨、软磨或光球----热处理----硬磨----精磨----精研或研磨----终检分组----防锈、包装----入库〈待合套装配〉。
滚子的加工过程
棒料车加工或线材冷镦后串环带及软磨----热处理----串软点----粗磨外径----粗磨端面----终磨端面----细磨外径----终磨外径----终检分组----防锈、包装----入库(待合套装配〉
板料→剪切→冲裁→冲压成形→整形及精加工→酸洗或喷丸或串光→终检→防锈、包装→入库(待合套装配)
零件退磁、清洗→内、外滚〈沟〉道尺寸分组选别→合套→检查游隙→铆合保持架→终检→退磁、清洗→防锈、包装→入成品库(装箱、发运〉
