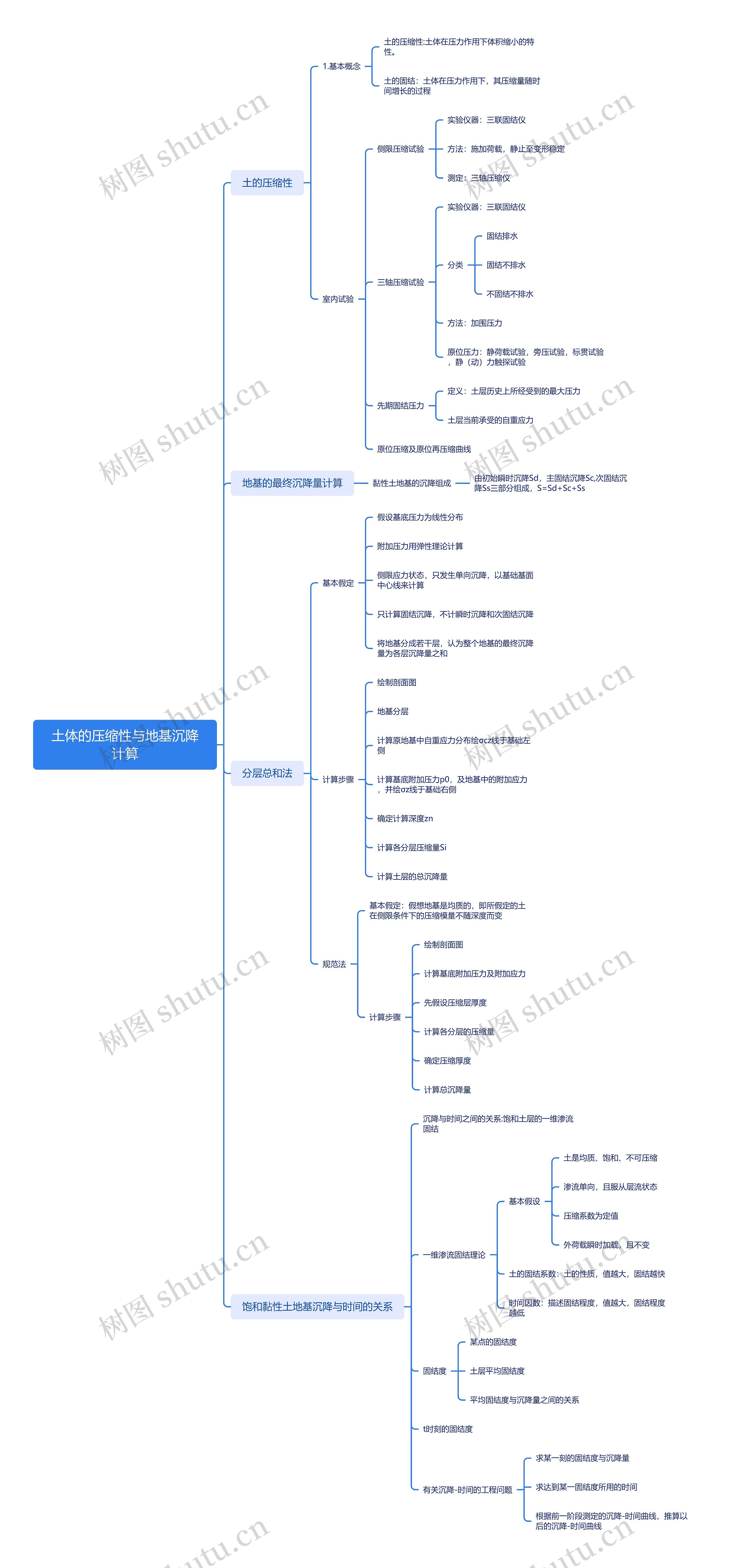

土体的压缩性与地基沉降计算思维导图
土的压缩性，沉降量计算，分层总和法等内容讲解
树图思维导图提供 土体的压缩性与地基沉降计算 在线思维导图免费制作，点击“编辑”按钮，可对 土体的压缩性与地基沉降计算 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：8ccec170357f1a656e06bfac73518630
思维导图大纲
土体的压缩性与地基沉降计算思维导图模板大纲
土的压缩性
1.基本概念
土的压缩性:土体在压力作用下体积缩小的特性。
土的固结：土体在压力作用下，其压缩量随时间增长的过程
室内试验
侧限压缩试验
实验仪器：三联固结仪
方法：施加荷载，静止至变形稳定
测定：三轴压缩仪
三轴压缩试验
实验仪器：三联固结仪
分类
固结排水
固结不排水
不固结不排水
方法：加围压力
原位压力：静荷载试验，旁压试验，标贯试验，静（动）力触探试验
先期固结压力
定义：土层历史上所经受到的最大压力
土层当前承受的自重应力
原位压缩及原位再压缩曲线
地基的最终沉降量计算
黏性土地基的沉降组成
由初始瞬时沉降Sd，主固结沉降Sc,次固结沉降Ss三部分组成，S=Sd+Sc+Ss
分层总和法
基本假定
假设基底压力为线性分布
附加压力用弹性理论计算
侧限应力状态，只发生单向沉降，以基础基面中心线来计算
只计算固结沉降，不计瞬时沉降和次固结沉降
将地基分成若干层，认为整个地基的最终沉降量为各层沉降量之和
计算步骤
绘制剖面图
地基分层
计算原地基中自重应力分布绘σcz线于基础左侧
计算基底附加压力p0，及地基中的附加应力，并绘σz线于基础右侧
确定计算深度zn
计算各分层压缩量Si
计算土层的总沉降量
规范法
基本假定：假想地基是均质的，即所假定的土在侧限条件下的压缩模量不随深度而变
计算步骤
绘制剖面图
计算基底附加压力及附加应力
先假设压缩层厚度
计算各分层的压缩量
确定压缩厚度
计算总沉降量
饱和黏性土地基沉降与时间的关系
沉降与时间之间的关系:饱和土层的一维渗流固结
一维渗流固结理论
基本假设
土是均质、饱和、不可压缩
渗流单向，且服从层流状态
压缩系数为定值
外荷载瞬时加载，且不变
土的固结系数：土的性质，值越大，固结越快
时间因数：描述固结程度，值越大，固结程度越低
固结度
某点的固结度
土层平均固结度
平均固结度与沉降量之间的关系
t时刻的固结度
有关沉降-时间的工程问题
求某一刻的固结度与沉降量
求达到某一固结度所用的时间
根据前一阶段测定的沉降-时间曲线，推算以后的沉降-时间曲线
