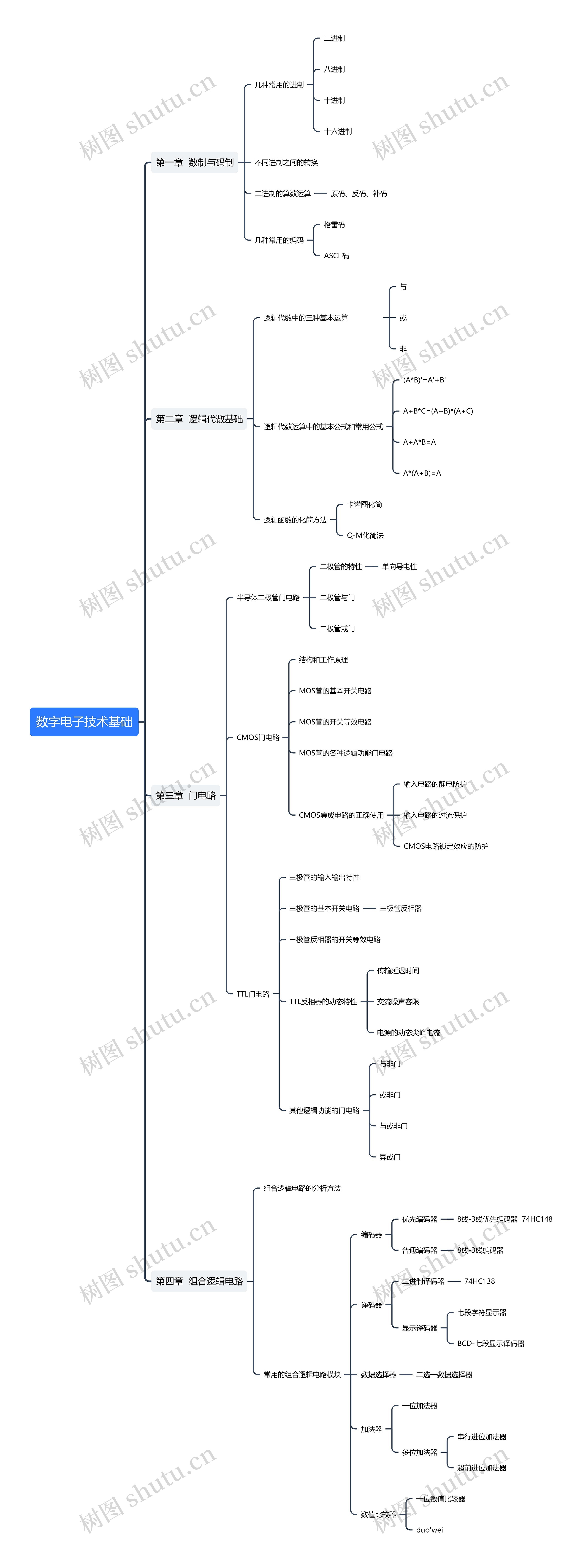

数字电子技术基础思维导图模板大纲
第一章 数制与码制
几种常用的进制
二进制
八进制
十进制
十六进制
不同进制之间的转换
二进制的算数运算
原码、反码、补码
几种常用的编码
格雷码
ASCII码
第二章 逻辑代数基础
逻辑代数中的三种基本运算
与
或
非
逻辑代数运算中的基本公式和常用公式
(A*B)'=A'+B'
A+B*C=(A+B)*(A+C)
A+A*B=A
A*(A+B)=A
逻辑函数的化简方法
卡诺图化简
Q-M化简法
第三章 门电路
半导体二极管门电路
二极管的特性
单向导电性
二极管与门
二极管或门
CMOS门电路
结构和工作原理
MOS管的基本开关电路
MOS管的开关等效电路
MOS管的各种逻辑功能门电路
CMOS集成电路的正确使用
输入电路的静电防护
输入电路的过流保护
CMOS电路锁定效应的防护
TTL门电路
三极管的输入输出特性
三极管的基本开关电路
三极管反相器
三极管反相器的开关等效电路
TTL反相器的动态特性
传输延迟时间
交流噪声容限
电源的动态尖峰电流
其他逻辑功能的门电路
与非门
或非门
与或非门
异或门
第四章 组合逻辑电路
组合逻辑电路的分析方法
常用的组合逻辑电路模块
编码器
优先编码器
8线-3线优先编码器 74HC148
普通编码器
8线-3线编码器
译码器
二进制译码器
74HC138
显示译码器
七段字符显示器
BCD-七段显示译码器
数据选择器
二选一数据选择器
加法器
一位加法器
多位加法器
串行进位加法器
超前进位加法器
数值比较器
一位数值比较器
duo'wei
