热电厂的经济性及供热系统总结

树图思维导图提供 第三章热电厂的经济性及供热系统总结 在线思维导图免费制作,点击“编辑”按钮,可对 第三章热电厂的经济性及供热系统总结  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:b17abdd71bb59e5ff40e96f474626ba5

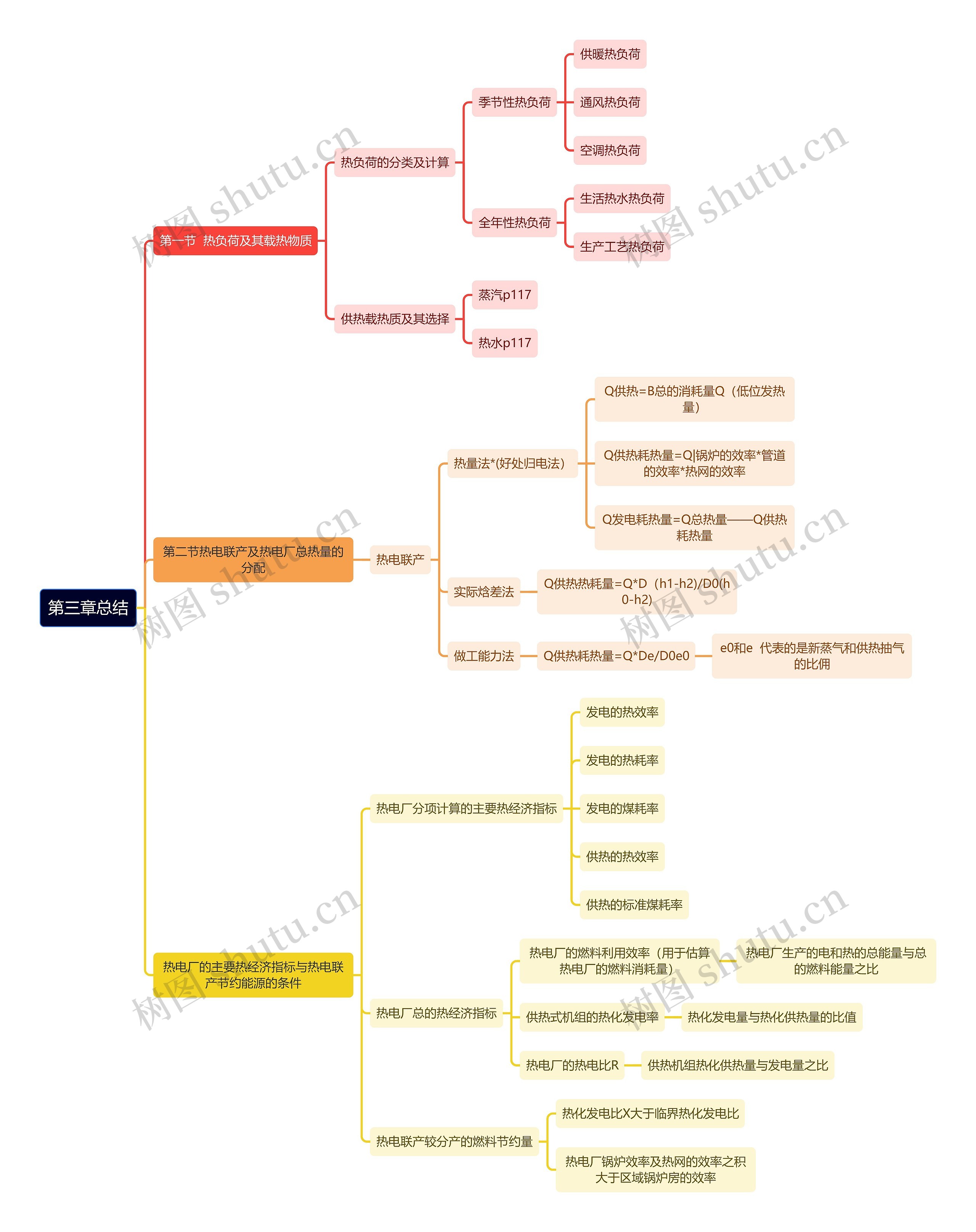

思维导图大纲

第三章总结思维导图模板大纲

第一节 热负荷及其载热物质

热负荷的分类及计算

季节性热负荷

供暖热负荷

通风热负荷

空调热负荷

全年性热负荷

生活热水热负荷

生产工艺热负荷

供热载热质及其选择

蒸汽p117

热水p117

第二节热电联产及热电厂总热量的分配

热电联产

热量法*(好处归电法)

Q供热=B总的消耗量Q(低位发热量)

Q供热耗热量=Q|锅炉的效率*管道的效率*热网的效率

Q发电耗热量=Q总热量——Q供热耗热量

实际焓差法

Q供热热耗量=Q*D(h1-h2)/D0(h0-h2)

做工能力法

Q供热耗热量=Q*De/D0e0

e0和e 代表的是新蒸气和供热抽气的比佣

热电厂的主要热经济指标与热电联产节约能源的条件

热电厂分项计算的主要热经济指标

发电的热效率

发电的热耗率

发电的煤耗率

供热的热效率

供热的标准煤耗率

热电厂总的热经济指标

热电厂的燃料利用效率(用于估算热电厂的燃料消耗量)

热电厂生产的电和热的总能量与总的燃料能量之比

供热式机组的热化发电率

热化发电量与热化供热量的比值

热电厂的热电比R

供热机组热化供热量与发电量之比

热电联产较分产的燃料节约量

热化发电比X大于临界热化发电比

热电厂锅炉效率及热网的效率之积大于区域锅炉房的效率
