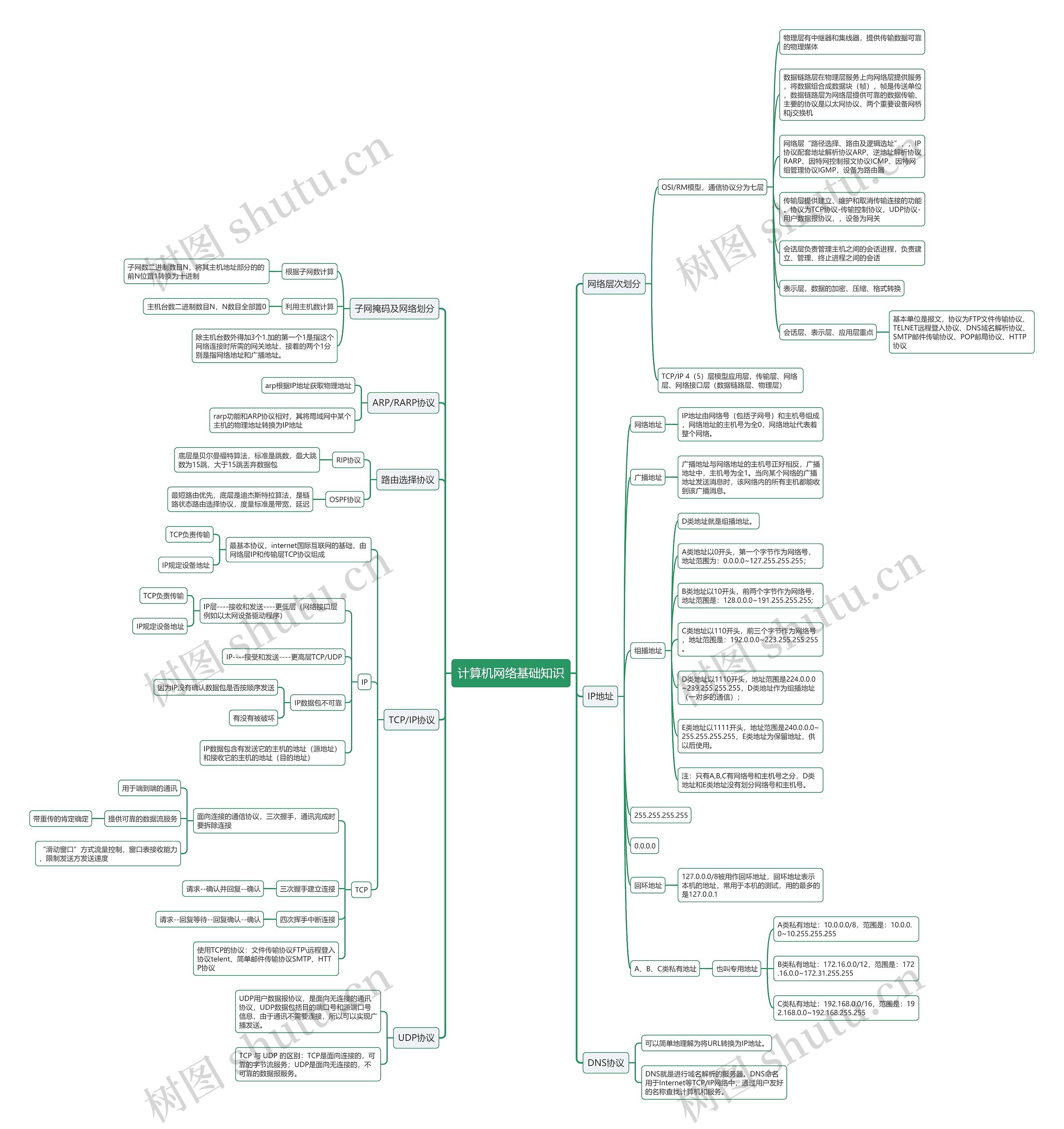

计算机网络基础知识思维导图

物理层有中继器和集线器，提供传输数据可靠的物理媒体

数据链路层在物理层服务上向网络层提供服务，将数据组合成数据块（帧），帧是传送单位，数据链路层为网络层提供可靠的数据传输、主要的协议是以太网协议、两个重要设备网桥和j交换机

网络层“路径选择、路由及逻辑选址”，，IP协议配套地址解析协议ARP、逆地址解析协议RARP、因特网控制报文协议ICMP、因特网组管理协议IGMP，设备为路由器

传输层提供建立、维护和取消传输连接的功能。协议为TCP协议-传输控制协议，UDP协议-用户数据报协议，，设备为网关

会话层负责管理主机之间的会话进程，负责建立、管理、终止进程之间的会话

表示层，数据的加密、压缩、格式转换

会话层、表示层、应用层重点

子网数二进制数目N，将其主机地址部分的的前N位置1转换为十进制

主机台数二进制数目N，N数目全部置0

IP地址由网络号（包括子网号）和主机号组成，网络地址的主机号为全0，网络地址代表着整个网络。

广播地址与网络地址的主机号正好相反，广播地址中，主机号为全1。当向某个网络的广播地址发送消息时，该网络内的所有主机都能收到该广播消息。

D类地址就是组播地址。

A类地址以0开头，第一个字节作为网络号，地址范围为：0.0.0.0~127.255.255.255；

B类地址以10开头，前两个字节作为网络号，地址范围是：128.0.0.0~191.255.255.255;

C类地址以110开头，前三个字节作为网络号，地址范围是：192.0.0.0~223.255.255.255。

D类地址以1110开头，地址范围是224.0.0.0~239.255.255.255，D类地址作为组播地址（一对多的通信）；

E类地址以1111开头，地址范围是240.0.0.0~255.255.255.255，E类地址为保留地址，供以后使用。

注：只有A,B,C有网络号和主机号之分，D类地址和E类地址没有划分网络号和主机号。

127.0.0.0/8被用作回环地址，回环地址表示本机的地址，常用于本机的测试，用的最多的是127.0.0.1

也叫专用地址

底层是贝尔曼福特算法，标准是跳数，最大跳数为15跳，大于15跳丢弃数据包

最短路由优先，底层是迪杰斯特拉算法，是链路状态路由选择协议，度量标准是带宽，延迟

TCP负责传输

IP规定设备地址

IP层----接收和发送----更低层（网络接口层例如以太网设备驱动程序）

IP----接受和发送----更高层TCP/UDP

IP数据包不可靠

IP数据包含有发送它的主机的地址（源地址）和接收它的主机的地址（目的地址）

面向连接的通信协议，三次握手，通讯完成时要拆除连接

三次握手建立连接

四次挥手中断连接

使用TCP的协议：文件传输协议FTP\远程登入协议telent、简单邮件传输协议SMTP、HTTP协议
