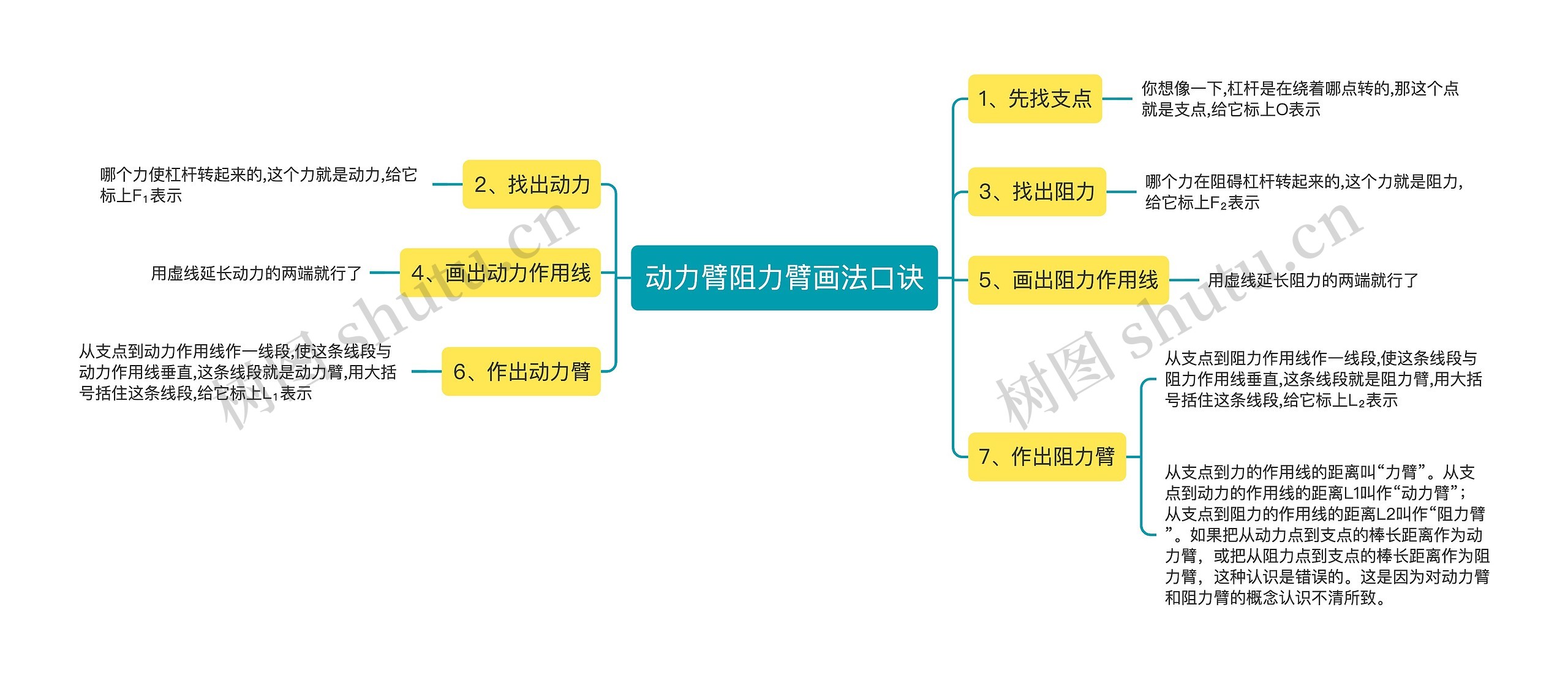

动力臂阻力臂画法口诀思维导图
先找支点是哪一个点，再找出那个是动力那一个是阻力，过支点作动力或阻的垂线，这线在画实线，就是动力臂或阻力臂了，如果力不过长（我们是用线段来表示力的大小的）那就用虚线延长力的方向让刚才的垂线能够与之相交，并画上直角的标志。
树图思维导图提供 动力臂阻力臂画法口诀 在线思维导图免费制作，点击“编辑”按钮，可对 动力臂阻力臂画法口诀 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2dd0d0f70af22c2012e521e1fe3e8e33
思维导图大纲
动力臂阻力臂画法口诀思维导图模板大纲
1、先找支点
你想像一下,杠杆是在绕着哪点转的,那这个点就是支点,给它标上O表示
2、找出动力
哪个力使杠杆转起来的,这个力就是动力,给它标上F₁表示
3、找出阻力
哪个力在阻碍杠杆转起来的,这个力就是阻力,给它标上F₂表示
4、画出动力作用线
用虚线延长动力的两端就行了
5、画出阻力作用线
用虚线延长阻力的两端就行了
6、作出动力臂
从支点到动力作用线作一线段,使这条线段与动力作用线垂直,这条线段就是动力臂,用大括号括住这条线段,给它标上L₁表示
7、作出阻力臂
从支点到阻力作用线作一线段,使这条线段与阻力作用线垂直,这条线段就是阻力臂,用大括号括住这条线段,给它标上L₂表示
从支点到力的作用线的距离叫“力臂”。从支点到动力的作用线的距离L1叫作“动力臂”；从支点到阻力的作用线的距离L2叫作“阻力臂”。如果把从动力点到支点的棒长距离作为动力臂，或把从阻力点到支点的棒长距离作为阻力臂，这种认识是错误的。这是因为对动力臂和阻力臂的概念认识不清所致。
