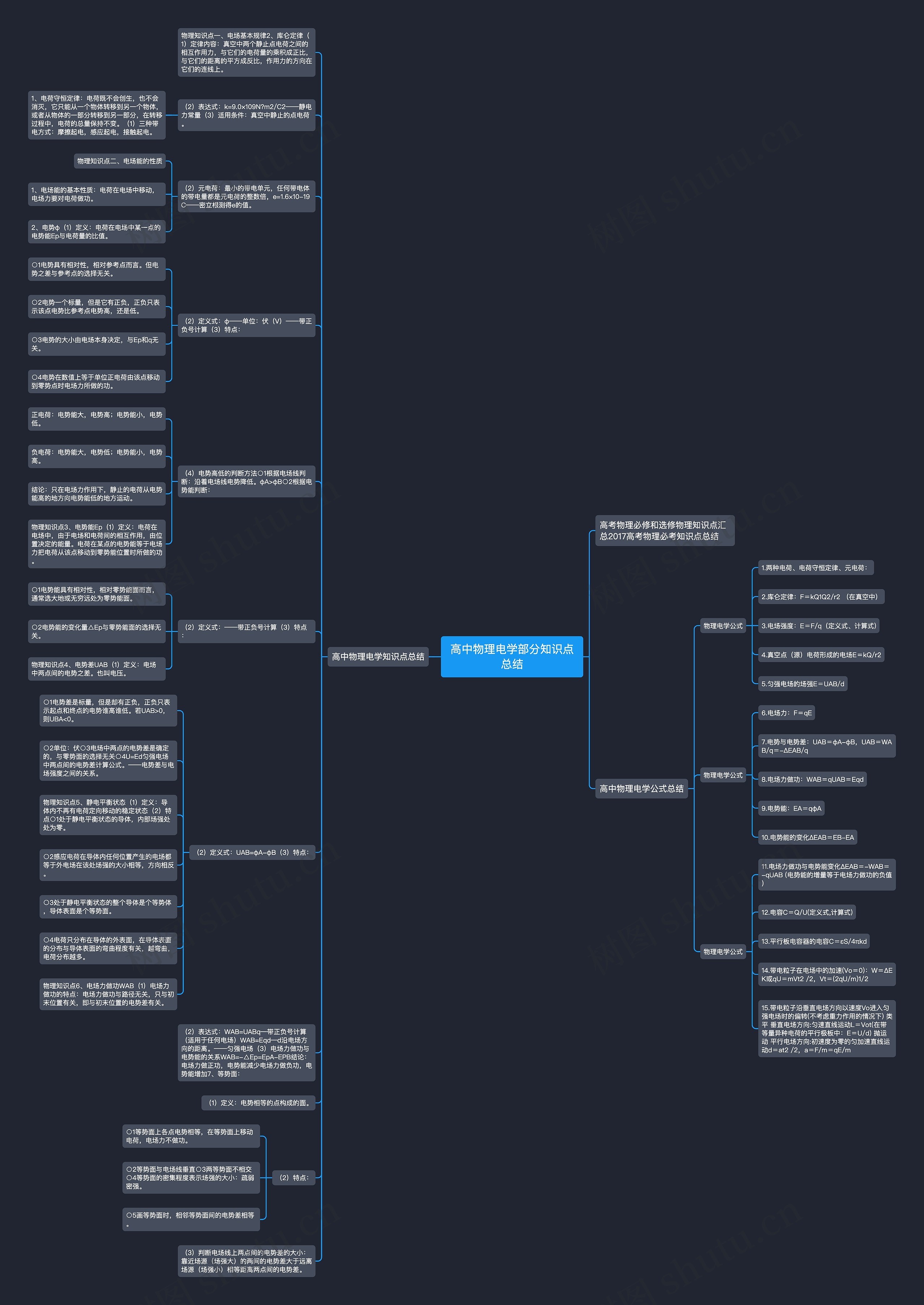

高中物理电学部分知识点总结思维导图

1、电荷守恒定律：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中，电荷的总量保持不变。（1）三种带电方式：摩擦起电，感应起电，接触起电。

物理知识点二、电场能的性质

1、电场能的基本性质：电荷在电场中移动，电场力要对电荷做功。

2、电势φ（1）定义：电荷在电场中某一点的电势能Ep与电荷量的比值。

○1电势具有相对性，相对参考点而言。但电势之差与参考点的选择无关。

○2电势一个标量，但是它有正负，正负只表示该点电势比参考点电势高，还是低。

○3电势的大小由电场本身决定，与Ep和q无关。

○4电势在数值上等于单位正电荷由该点移动到零势点时电场力所做的功。

正电荷：电势能大，电势高；电势能小，电势低。

负电荷：电势能大，电势低；电势能小，电势高。

结论：只在电场力作用下，静止的电荷从电势能高的地方向电势能低的地方运动。

物理知识点3、电势能Ep（1）定义：电荷在电场中，由于电场和电荷间的相互作用，由位置决定的能量。电荷在某点的电势能等于电场力把电荷从该点移动到零势能位置时所做的功。

○1电势能具有相对性，相对零势能面而言，通常选大地或无穷远处为零势能面。

○2电势能的变化量△Ep与零势能面的选择无关。

物理知识点4、电势差UAB（1）定义：电场中两点间的电势之差。也叫电压。

○1电势差是标量，但是却有正负，正负只表示起点和终点的电势谁高谁低。若UAB>0，则UBA<0。

○2单位：伏○3电场中两点的电势差是确定的，与零势面的选择无关○4U=Ed匀强电场中两点间的电势差计算公式。——电势差与电场强度之间的关系。

物理知识点5、静电平衡状态（1）定义：导体内不再有电荷定向移动的稳定状态（2）特点○1处于静电平衡状态的导体，内部场强处处为零。

○2感应电荷在导体内任何位置产生的电场都等于外电场在该处场强的大小相等，方向相反。

○3处于静电平衡状态的整个导体是个等势体，导体表面是个等势面。

○4电荷只分布在导体的外表面，在导体表面的分布与导体表面的弯曲程度有关，越弯曲，电荷分布越多。

物理知识点6、电场力做功WAB（1）电场力做功的特点：电场力做功与路径无关，只与初末位置有关，即与初末位置的电势差有关。

○1等势面上各点电势相等，在等势面上移动电荷，电场力不做功。

○2等势面与电场线垂直○3两等势面不相交○4等势面的密集程度表示场强的大小：疏弱密强。

○5画等势面时，相邻等势面间的电势差相等。

1.两种电荷、电荷守恒定律、元电荷：

2.库仑定律：F＝kQ1Q2/r2 （在真空中）

3.电场强度：E＝F/q（定义式、计算式)

4.真空点（源）电荷形成的电场E＝kQ/r2

5.匀强电场的场强E＝UAB/d

6.电场力：F＝qE

7.电势与电势差：UAB＝φA-φB，UAB＝WAB/q＝-ΔEAB/q

8.电场力做功：WAB＝qUAB＝Eqd

9.电势能：EA＝qφA

10.电势能的变化ΔEAB＝EB-EA

11.电场力做功与电势能变化ΔEAB＝-WAB＝-qUAB (电势能的增量等于电场力做功的负值)

12.电容C＝Q/U(定义式,计算式)

13.平行板电容器的电容C＝εS/4πkd

14.带电粒子在电场中的加速(Vo＝0)：W＝ΔEK或qU＝mVt2 /2，Vt＝(2qU/m)1/2

15.带电粒子沿垂直电场方向以速度Vo进入匀强电场时的偏转(不考虑重力作用的情况下) 类平 垂直电场方向:匀速直线运动L＝Vot(在带等量异种电荷的平行极板中：E＝U/d) 抛运动 平行电场方向:初速度为零的匀加速直线运动d＝at2 /2，a＝F/m＝qE/m
