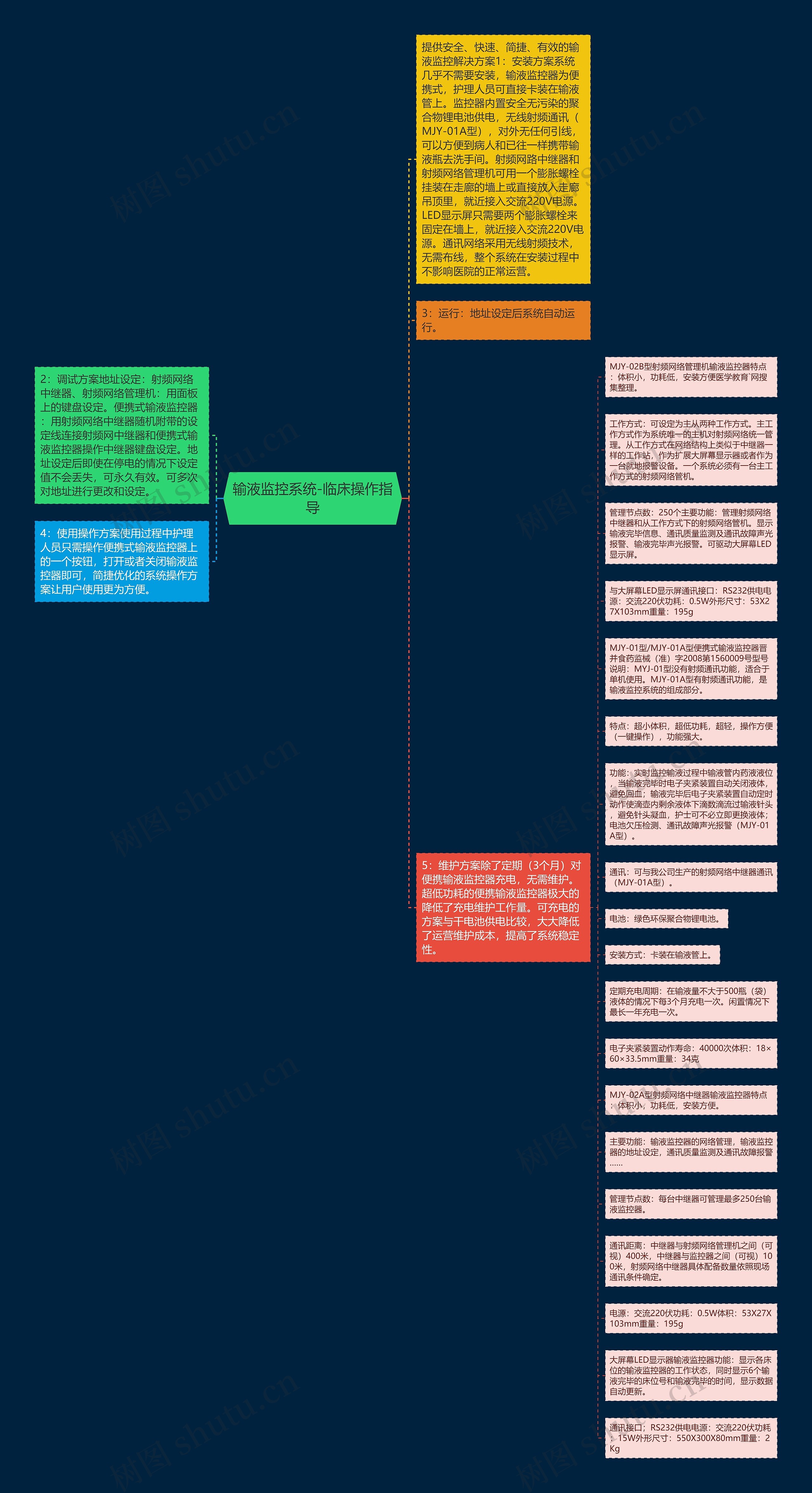

输液监控系统-临床操作指导思维导图

MJY-02B型射频网络管理机输液监控器特点：体积小，功耗低，安装方便医学教育`网搜集整理。

工作方式：可设定为主从两种工作方式。主工作方式作为系统唯一的主机对射频网络统一管理。从工作方式在网络结构上类似于中继器一样的工作站，作为扩展大屏幕显示器或者作为一台就地报警设备。一个系统必须有一台主工作方式的射频网络管机。

管理节点数：250个主要功能：管理射频网络中继器和从工作方式下的射频网络管机。显示输液完毕信息、通讯质量监测及通讯故障声光报警、输液完毕声光报警。可驱动大屏幕LED显示屏。

与大屏幕LED显示屏通讯接口：RS232供电电源：交流220伏功耗：0.5W外形尺寸：53X27X103mm重量：195g

MJY-01型/MJY-01A型便携式输液监控器晋并食药监械（准）字2008第1560009号型号说明：MYJ-01型没有射频通讯功能，适合于单机使用。MJY-01A型有射频通讯功能，是输液监控系统的组成部分。

特点：超小体积，超低功耗，超轻，操作方便（一键操作），功能强大。

功能：实时监控输液过程中输液管内药液液位，当输液完毕时电子夹紧装置自动关闭液体，避免回血；输液完毕后电子夹紧装置自动定时动作使滴壶内剩余液体下滴数滴流过输液针头，避免针头凝血，护士可不必立即更换液体；电池欠压检测、通讯故障声光报警（MJY-01A型）。

通讯：可与我公司生产的射频网络中继器通讯（MJY-01A型）。

电池：绿色环保聚合物锂电池。

安装方式：卡装在输液管上。

定期充电周期：在输液量不大于500瓶（袋）液体的情况下每3个月充电一次。闲置情况下最长一年充电一次。

电子夹紧装置动作寿命：40000次体积：18×60×33.5mm重量：34克

MJY-02A型射频网络中继器输液监控器特点：体积小，功耗低，安装方便。

主要功能：输液监控器的网络管理，输液监控器的地址设定，通讯质量监测及通讯故障报警……

管理节点数：每台中继器可管理最多250台输液监控器。

通讯距离：中继器与射频网络管理机之间（可视）400米，中继器与监控器之间（可视）100米，射频网络中继器具体配备数量依照现场通讯条件确定。

电源：交流220伏功耗：0.5W体积：53X27X103mm重量：195g

大屏幕LED显示器输液监控器功能：显示各床位的输液监控器的工作状态，同时显示6个输液完毕的床位号和输液完毕的时间，显示数据自动更新。

通讯接口；RS232供电电源：交流220伏功耗：15W外形尺寸：550X300X80mm重量：2Kg
