一、总平简介：

树图思维导图提供坡屋面施工工艺及方法在线思维导图免费制作，点击“编辑”按钮，可对坡屋面施工工艺及方法进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：defa79b7dcfc95d5b938ff54dc56fce7

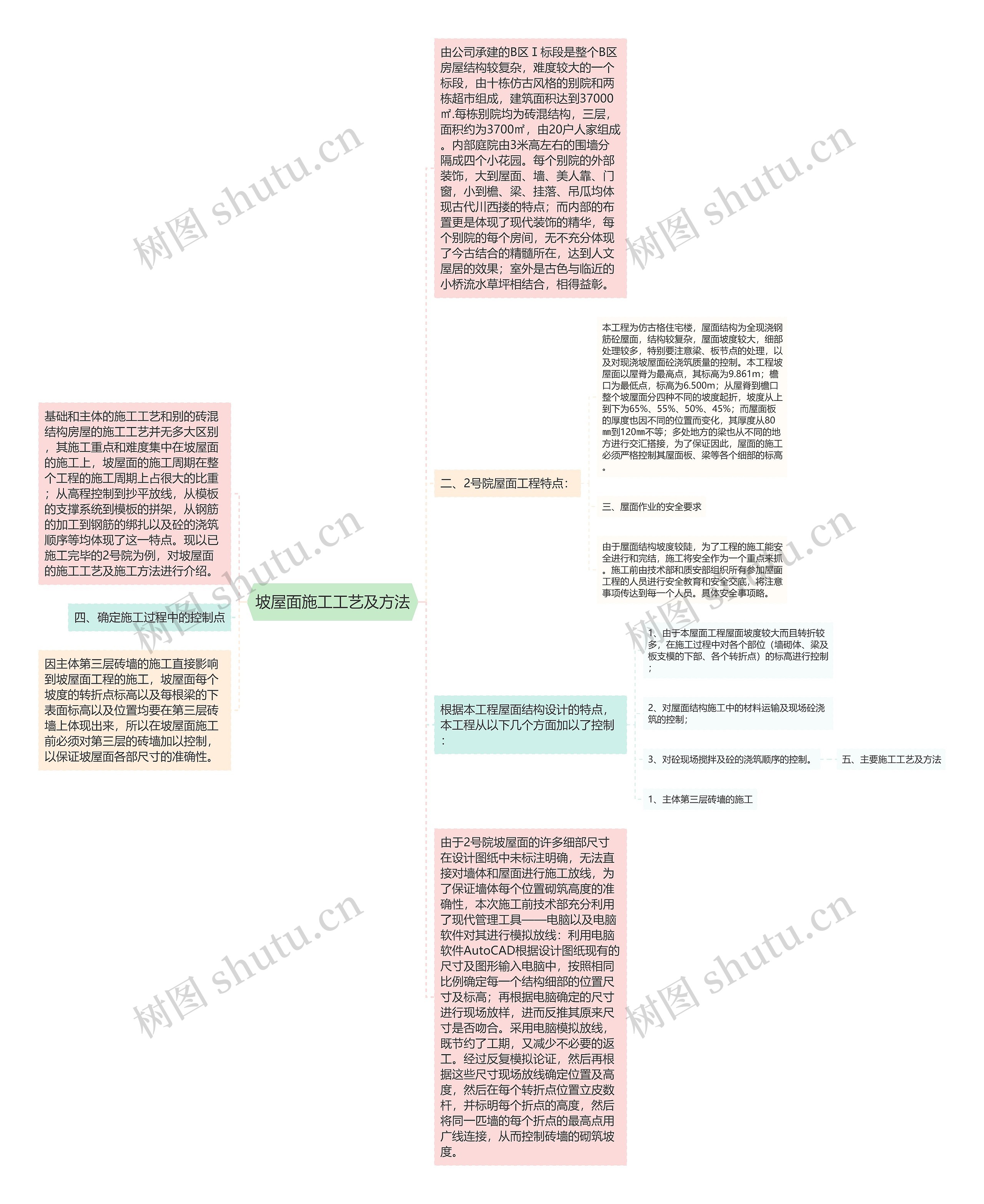

思维导图大纲

坡屋面施工工艺及方法思维导图模板大纲

由公司承建的B区Ⅰ标段是整个B区房屋结构较复杂，难度较大的一个标段，由十栋仿古风格的别院和两栋超市组成，建筑面积达到37000㎡.每栋别院均为砖混结构，三层，面积约为3700㎡，由20户人家组成。内部庭院由3米高左右的围墙分隔成四个小花园。每个别院的外部装饰，大到屋面、墙、美人靠、门窗，小到檐、梁、挂落、吊瓜均体现古代川西搂的特点；而内部的布置更是体现了现代装饰的精华，每个别院的每个房间，无不充分体现了今古结合的精髓所在，达到人文屋居的效果；室外是古色与临近的小桥流水草坪相结合，相得益彰。

基础和主体的施工工艺和别的砖混结构房屋的施工工艺并无多大区别，其施工重点和难度集中在坡屋面的施工上，坡屋面的施工周期在整个工程的施工周期上占很大的比重；从高程控制到抄平放线，从模板的支撑系统到模板的拼架，从钢筋的加工到钢筋的绑扎以及砼的浇筑顺序等均体现了这一特点。现以已施工完毕的2号院为例，对坡屋面的施工工艺及施工方法进行介绍。

二、2号院屋面工程特点：

本工程为仿古格住宅楼，屋面结构为全现浇钢筋砼屋面，结构较复杂，屋面坡度较大，细部处理较多，特别要注意梁、板节点的处理，以及对现浇坡屋面砼浇筑质量的控制。本工程坡屋面以屋脊为最高点，其标高为9.861m；檐口为最低点，标高为6.500m；从屋脊到檐口整个坡屋面分四种不同的坡度起折，坡度从上到下为65%、55%、50%、45%；而屋面板的厚度也因不同的位置而变化，其厚度从80㎜到120㎜不等；多处地方的梁也从不同的地方进行交汇搭接，为了保证因此，屋面的施工必须严格控制其屋面板、梁等各个细部的标高。

三、屋面作业的安全要求

由于屋面结构坡度较陡，为了工程的施工能安全进行和完结，施工将安全作为一个重点来抓。施工前由技术部和质安部组织所有参加屋面工程的人员进行安全教育和安全交底，将注意事项传达到每一个人员。具体安全事项略。

四、确定施工过程中的控制点

根据本工程屋面结构设计的特点，本工程从以下几个方面加以了控制：

1、由于本屋面工程屋面坡度较大而且转折较多，在施工过程中对各个部位（墙砌体、梁及板支模的下部、各个转折点）的标高进行控制；

2、对屋面结构施工中的材料运输及现场砼浇筑的控制；

3、对砼现场搅拌及砼的浇筑顺序的控制。

五、主要施工工艺及方法

1、主体第三层砖墙的施工

因主体第三层砖墙的施工直接影响到坡屋面工程的施工，坡屋面每个坡度的转折点标高以及每根梁的下表面标高以及位置均要在第三层砖墙上体现出来，所以在坡屋面施工前必须对第三层的砖墙加以控制，以保证坡屋面各部尺寸的准确性。

由于2号院坡屋面的许多细部尺寸在设计图纸中未标注明确，无法直接对墙体和屋面进行施工放线，为了保证墙体每个位置砌筑高度的准确性，本次施工前技术部充分利用了现代管理工具——电脑以及电脑软件对其进行模拟放线：利用电脑软件AutoCAD根据设计图纸现有的尺寸及图形输入电脑中，按照相同比例确定每一个结构细部的位置尺寸及标高；再根据电脑确定的尺寸进行现场放样，进而反推其原来尺寸是否吻合。采用电脑模拟放线，既节约了工期，又减少不必要的返工。经过反复模拟论证，然后再根据这些尺寸现场放线确定位置及高度，然后在每个转折点位置立皮数杆，并标明每个折点的高度，然后将同一匹墙的每个折点的最高点用广线连接，从而控制砖墙的砌筑坡度。
