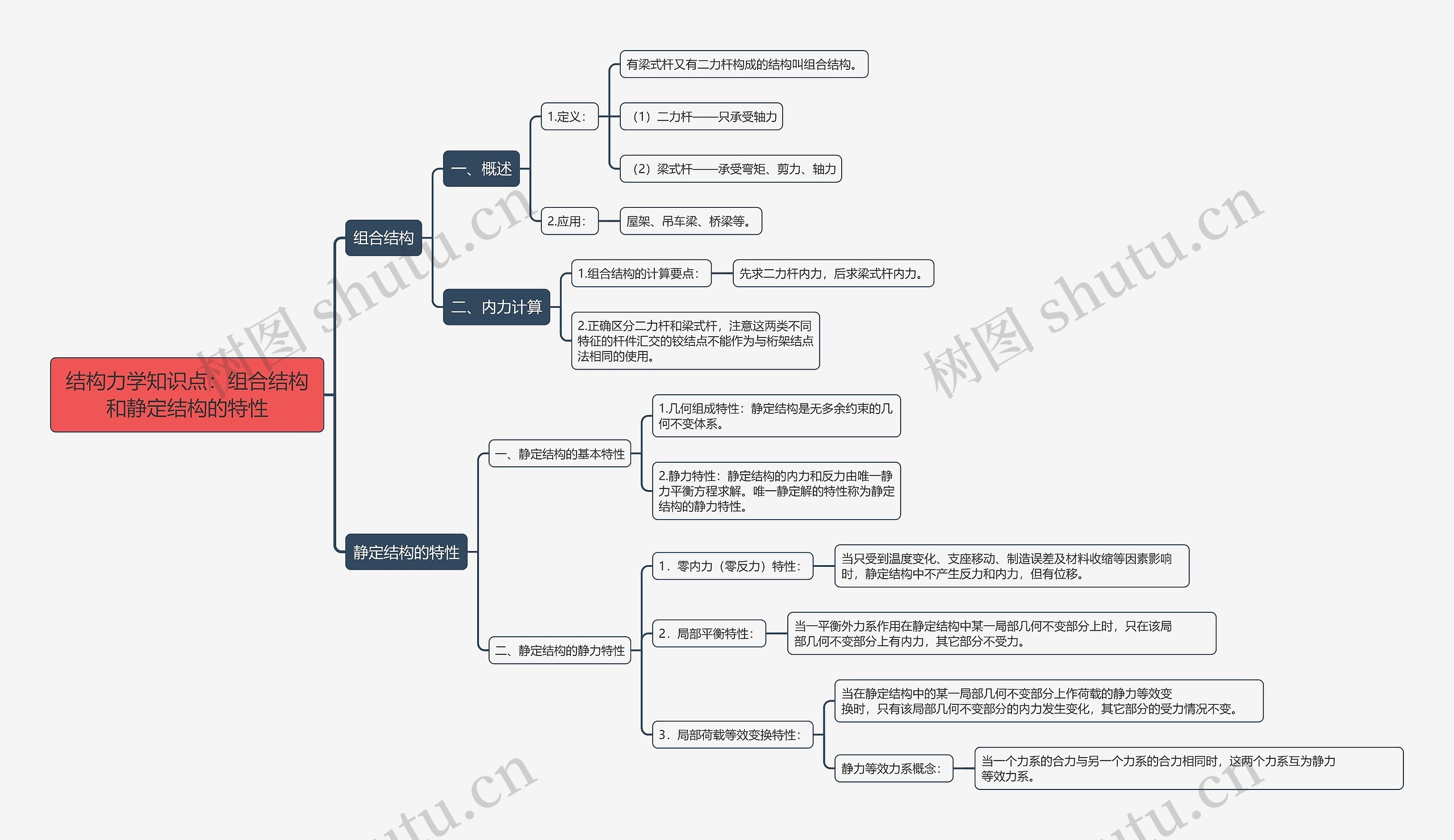

查看详情结构力学知识点:组合结构
和静定结构的特性思维导图

结构力学知识点:组合结构和静定结构的特性总结概括思维导图

树图思维导图提供 结构力学知识点:组合结构 和静定结构的特性 在线思维导图免费制作,点击“编辑”按钮,可对 结构力学知识点:组合结构 和静定结构的特性  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:be51408741e2a7799cf01e85205b9401

思维导图大纲

结构力学知识点:组合结构 和静定结构的特性思维导图模板大纲

组合结构

一、概述

1.定义:

有梁式杆又有二力杆构成的结构叫组合结构。

(1)二力杆——只承受轴力

(2)梁式杆——承受弯矩、剪力、轴力

2.应用:

屋架、吊车梁、桥梁等。

二、内力计算

1.组合结构的计算要点:

先求二力杆内力,后求梁式杆内力。

2.正确区分二力杆和梁式杆,注意这两类不同特征的杆件汇交的铰结点不能作为与桁架结点法相同的使用。

静定结构的特性

一、静定结构的基本特性

1.几何组成特性:静定结构是无多余约束的几何不变体系。

2.静力特性:静定结构的内力和反力由唯一静力平衡方程求解。唯一静定解的特性称为静定结构的静力特性。

二、静定结构的静力特性

1.零内力(零反力)特性:

当只受到温度变化、支座移动、制造误差及材料收缩等因素影响 时,静定结构中不产生反力和内力,但有位移。

2.局部平衡特性:

当一平衡外力系作用在静定结构中某一局部几何不变部分上时,只在该局 部几何不变部分上有内力,其它部分不受力。

3.局部荷载等效变换特性:

当在静定结构中的某一局部几何不变部分上作荷载的静力等效变 换时,只有该局部几何不变部分的内力发生变化,其它部分的受力情况不变。

静力等效力系概念:

当一个力系的合力与另一个力系的合力相同时,这两个力系互为静力 等效力系。
