一建机电易考点母线槽安装知识点思维导图
树图思维导图提供 一建机电母线槽安装 在线思维导图免费制作，点击“编辑”按钮，可对 一建机电母线槽安装 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：b0583c1e5bd50358b5cb4e6dfecbac1f
思维导图大纲

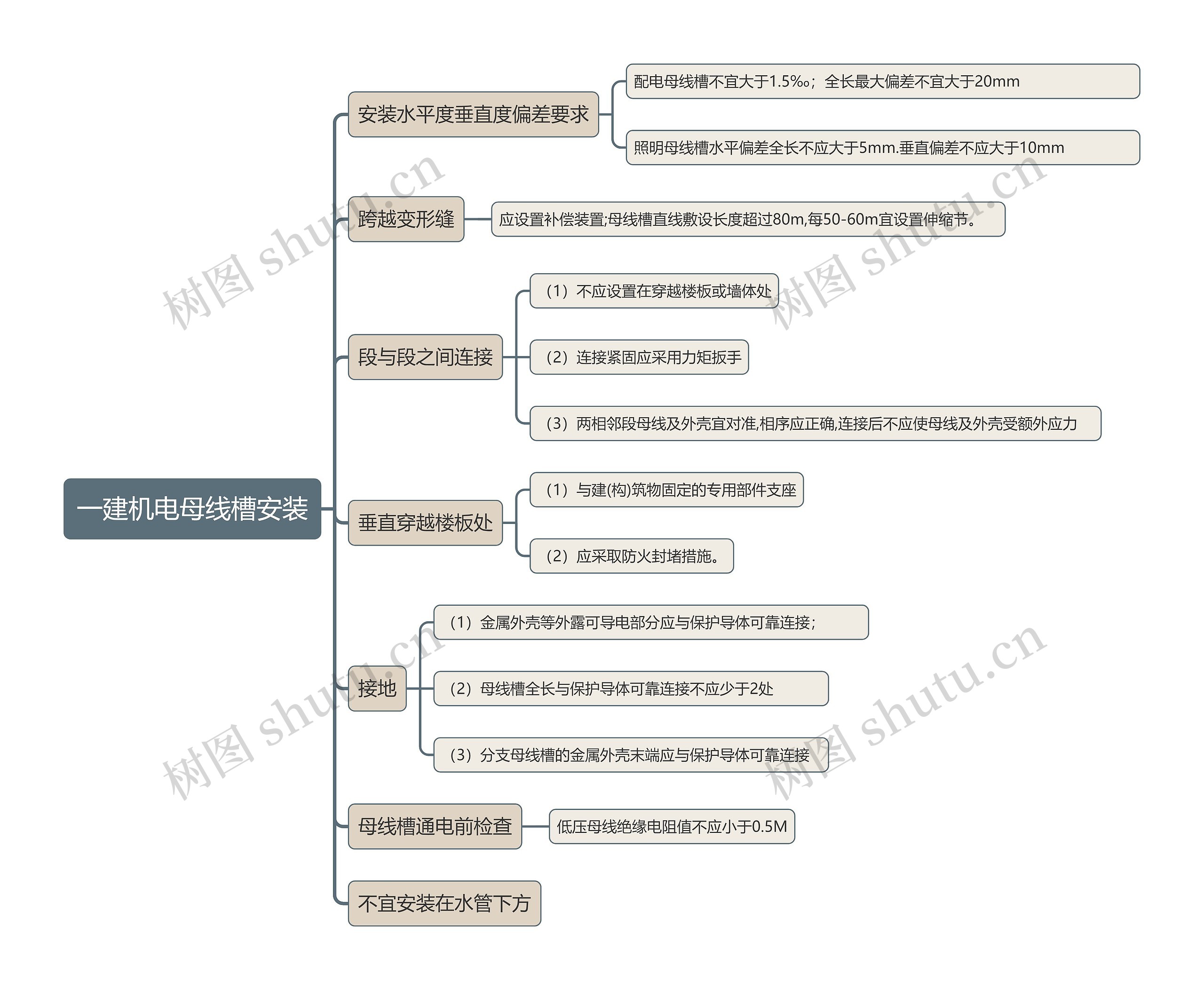

一建机电母线槽安装思维导图模板大纲
安装水平度垂直度偏差要求
配电母线槽不宜大于1.5‰；全长最大偏差不宜大于20mm
照明母线槽水平偏差全长不应大于5mm.垂直偏差不应大于10mm
跨越变形缝
应设置补偿装置;母线槽直线敷设长度超过80m,每50-60m宜设置伸缩节。
段与段之间连接
（1）不应设置在穿越楼板或墙体处
（2）连接紧固应采用力矩扳手
（3）两相邻段母线及外壳宜对准,相序应正确,连接后不应使母线及外壳受额外应力
垂直穿越楼板处
（1）与建(构)筑物固定的专用部件支座
（2）应采取防火封堵措施。
接地
（1）金属外壳等外露可导电部分应与保护导体可靠连接；
（2）母线槽全长与保护导体可靠连接不应少于2处
（3）分支母线槽的金属外壳末端应与保护导体可靠连接
母线槽通电前检查
低压母线绝缘电阻值不应小于0.5M
不宜安装在水管下方
