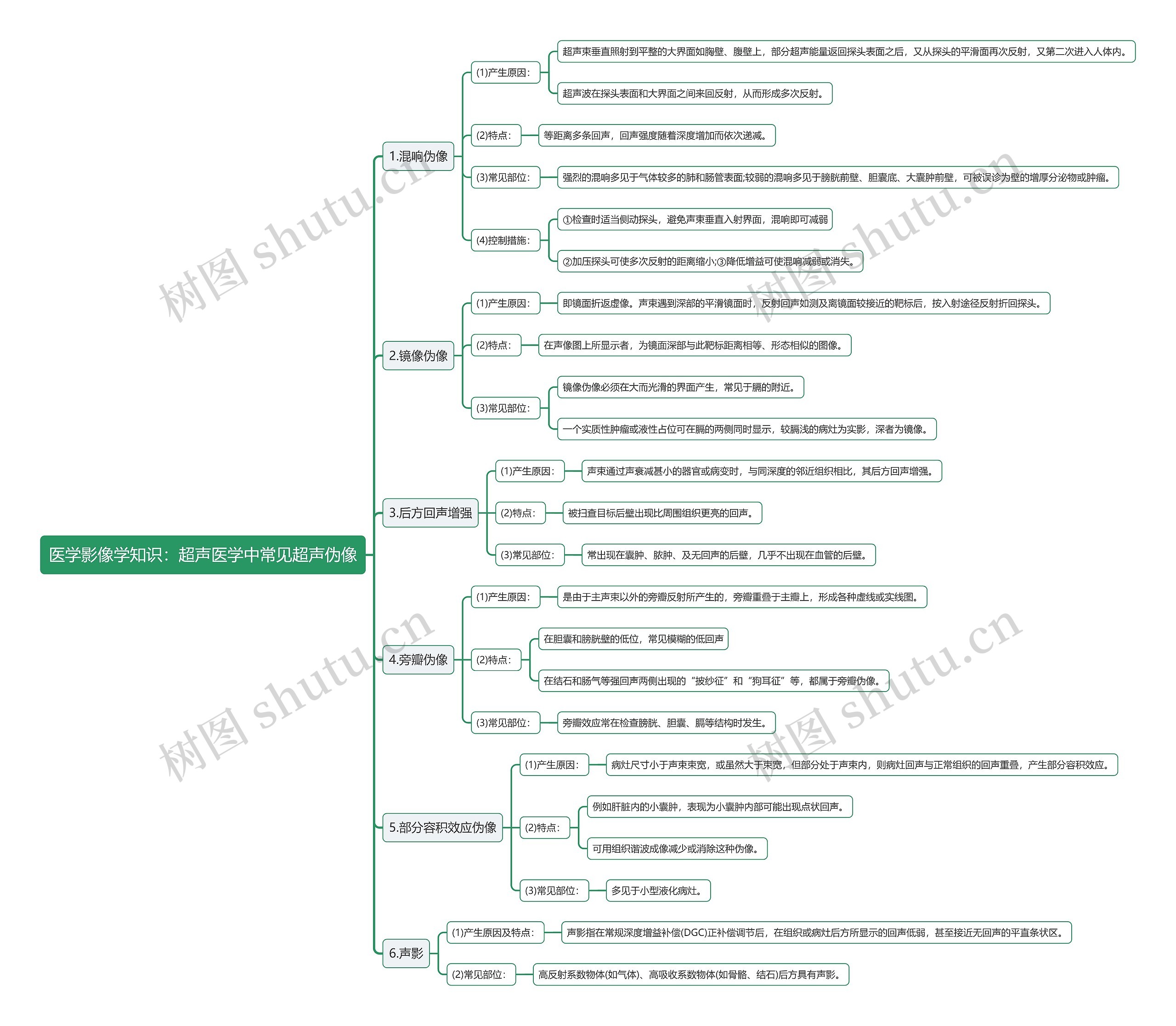

医学影像学知识：超声医学中常见超声伪像思维导图
本思维导图主要总结医疗卫生医学影像学知识：超声医学中常见超声伪像
树图思维导图提供 医学影像学知识：超声医学中常见超声伪像思维导图 在线思维导图免费制作，点击“编辑”按钮，可对 医学影像学知识：超声医学中常见超声伪像思维导图 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d720384bfe6597c4001c9cc12abe326f
思维导图大纲
医学影像学知识：超声医学中常见超声伪像思维导图模板大纲
1.混响伪像
(1)产生原因：
超声束垂直照射到平整的大界面如胸壁、腹壁上，部分超声能量返回探头表面之后，又从探头的平滑面再次反射，又第二次进入人体内。
超声波在探头表面和大界面之间来回反射，从而形成多次反射。
(2)特点：
等距离多条回声，回声强度随着深度增加而依次递减。
(3)常见部位：
强烈的混响多见于气体较多的肺和肠管表面;较弱的混响多见于膀胱前壁、胆囊底、大囊肿前壁，可被误诊为壁的增厚分泌物或肿瘤。
(4)控制措施：
①检查时适当侧动探头，避免声束垂直入射界面，混响即可减弱
②加压探头可使多次反射的距离缩小;③降低增益可使混响减弱或消失。
2.镜像伪像
(1)产生原因：
即镜面折返虚像。声束遇到深部的平滑镜面时，反射回声如测及离镜面较接近的靶标后，按入射途径反射折回探头。
(2)特点：
在声像图上所显示者，为镜面深部与此靶标距离相等、形态相似的图像。
(3)常见部位：
镜像伪像必须在大而光滑的界面产生，常见于膈的附近。
一个实质性肿瘤或液性占位可在膈的两侧同时显示，较膈浅的病灶为实影，深者为镜像。
3.后方回声增强
(1)产生原因：
声束通过声衰减甚小的器官或病变时，与同深度的邻近组织相比，其后方回声增强。
(2)特点：
被扫查目标后壁出现比周围组织更亮的回声。
(3)常见部位：
常出现在囊肿、脓肿、及无回声的后壁，几乎不出现在血管的后壁。
4.旁瓣伪像
(1)产生原因：
是由于主声束以外的旁瓣反射所产生的，旁瓣重叠于主瓣上，形成各种虚线或实线图。
(2)特点：
在胆囊和膀胱壁的低位，常见模糊的低回声
在结石和肠气等强回声两侧出现的“披纱征”和“狗耳征”等，都属于旁瓣伪像。
(3)常见部位：
旁瓣效应常在检查膀胱、胆囊、膈等结构时发生。
5.部分容积效应伪像
(1)产生原因：
病灶尺寸小于声束束宽，或虽然大于束宽，但部分处于声束内，则病灶回声与正常组织的回声重叠，产生部分容积效应。
(2)特点：
例如肝脏内的小囊肿，表现为小囊肿内部可能出现点状回声。
可用组织谐波成像减少或消除这种伪像。
(3)常见部位：
多见于小型液化病灶。
6.声影
(1)产生原因及特点：
声影指在常规深度增益补偿(DGC)正补偿调节后，在组织或病灶后方所显示的回声低弱，甚至接近无回声的平直条状区。
(2)常见部位：
高反射系数物体(如气体)、高吸收系数物体(如骨骼、结石)后方具有声影。
