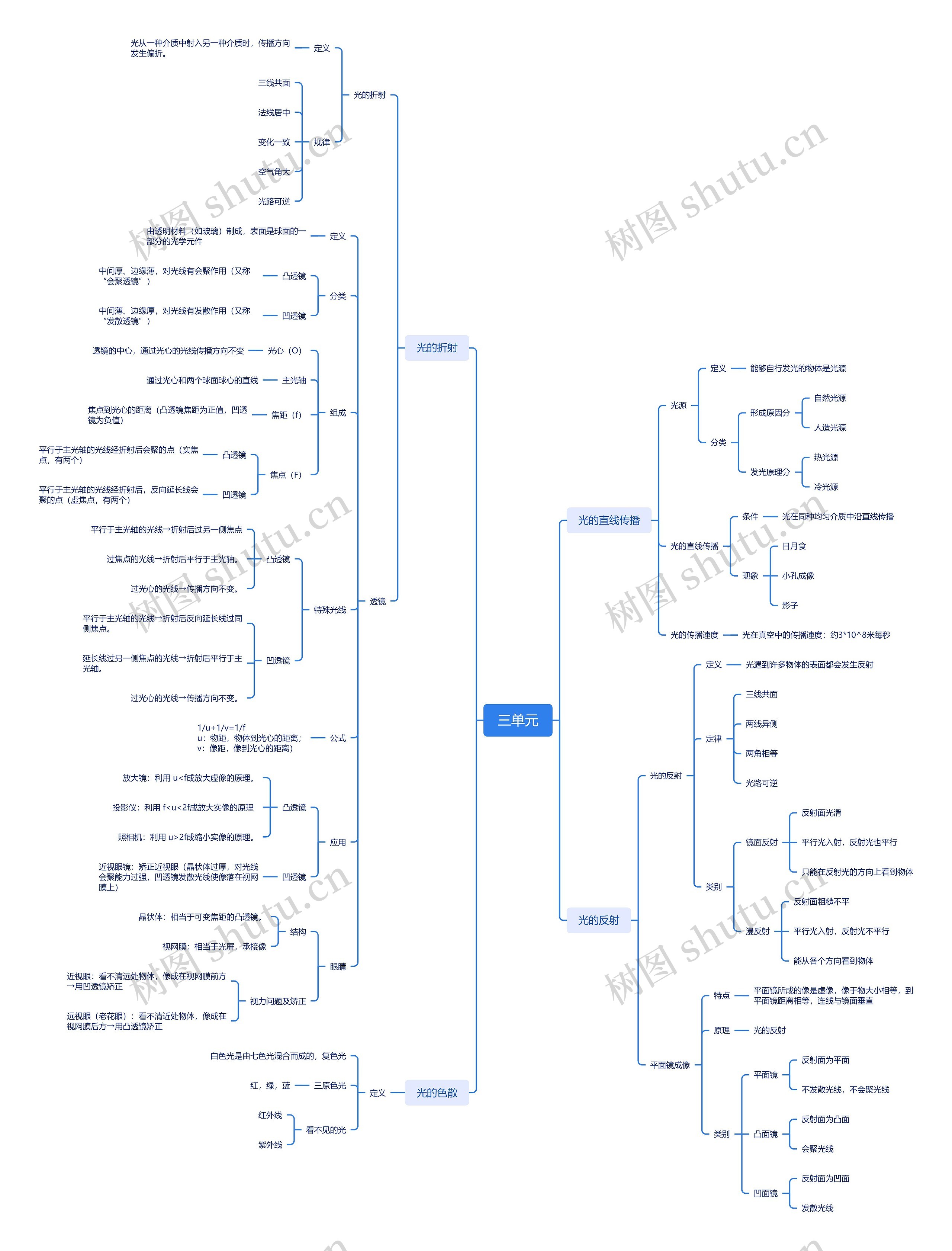

三单元思维导图
初中物理八年级上册第四章《光现象》课程内容
树图思维导图提供 三单元 在线思维导图免费制作，点击“编辑”按钮，可对 三单元 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：c9e17c2a61badaa50674e91b725666af
思维导图大纲
三单元思维导图模板大纲
光的直线传播
光源
定义
能够自行发光的物体是光源
分类
形成原因分
自然光源
人造光源
发光原理分
热光源
冷光源
光的直线传播
条件
光在同种均匀介质中沿直线传播
现象
日月食
小孔成像
影子
光的传播速度
光在真空中的传播速度：约3*10^8米每秒
光的折射
光的折射
定义
光从一种介质中射入另一种介质时，传播方向发生偏折。
规律
三线共面
法线居中
变化一致
空气角大
光路可逆
透镜
定义
由透明材料（如玻璃）制成，表面是球面的一部分的光学元件
分类
凸透镜
中间厚、边缘薄，对光线有会聚作用（又称 “会聚透镜”）
凹透镜
中间薄、边缘厚，对光线有发散作用（又称 “发散透镜”）
组成
光心（O）
透镜的中心，通过光心的光线传播方向不变
主光轴
通过光心和两个球面球心的直线
焦距（f）
焦点到光心的距离（凸透镜焦距为正值，凹透镜为负值）
焦点（F）
凸透镜
平行于主光轴的光线经折射后会聚的点（实焦点，有两个）
凹透镜
平行于主光轴的光线经折射后，反向延长线会聚的点（虚焦点，有两个）
特殊光线
凸透镜
平行于主光轴的光线→折射后过另一侧焦点
过焦点的光线→折射后平行于主光轴。
过光心的光线→传播方向不变。
凹透镜
平行于主光轴的光线→折射后反向延长线过同侧焦点。
延长线过另一侧焦点的光线→折射后平行于主光轴。
过光心的光线→传播方向不变。
公式
1/u+1/v=1/f u：物距，物体到光心的距离； v：像距，像到光心的距离）
应用
凸透镜
放大镜：利用 u<f成放大虚像的原理。
投影仪：利用 f<u<2f 成放大实像的原理
照相机：利用 u>2f成缩小实像的原理。
凹透镜
近视眼镜：矫正近视眼（晶状体过厚，对光线会聚能力过强，凹透镜发散光线使像落在视网膜上）
眼睛
结构
晶状体：相当于可变焦距的凸透镜。
视网膜：相当于光屏，承接像
视力问题及矫正
近视眼：看不清远处物体，像成在视网膜前方→用凹透镜矫正
远视眼（老花眼）：看不清近处物体，像成在视网膜后方→用凸透镜矫正
光的色散
定义
白色光是由七色光混合而成的，复色光
三原色光
红，绿，蓝
看不见的光
红外线
紫外线
光的反射
光的反射
定义
光遇到许多物体的表面都会发生反射
定律
三线共面
两线异侧
两角相等
光路可逆
类别
镜面反射
反射面光滑
平行光入射，反射光也平行
只能在反射光的方向上看到物体
漫反射
反射面粗糙不平
平行光入射，反射光不平行
能从各个方向看到物体
平面镜成像
特点
平面镜所成的像是虚像，像于物大小相等，到平面镜距离相等，连线与镜面垂直
原理
光的反射
类别
平面镜
反射面为平面
不发散光线，不会聚光线
凸面镜
反射面为凸面
会聚光线
凹面镜
反射面为凹面
发散光线
