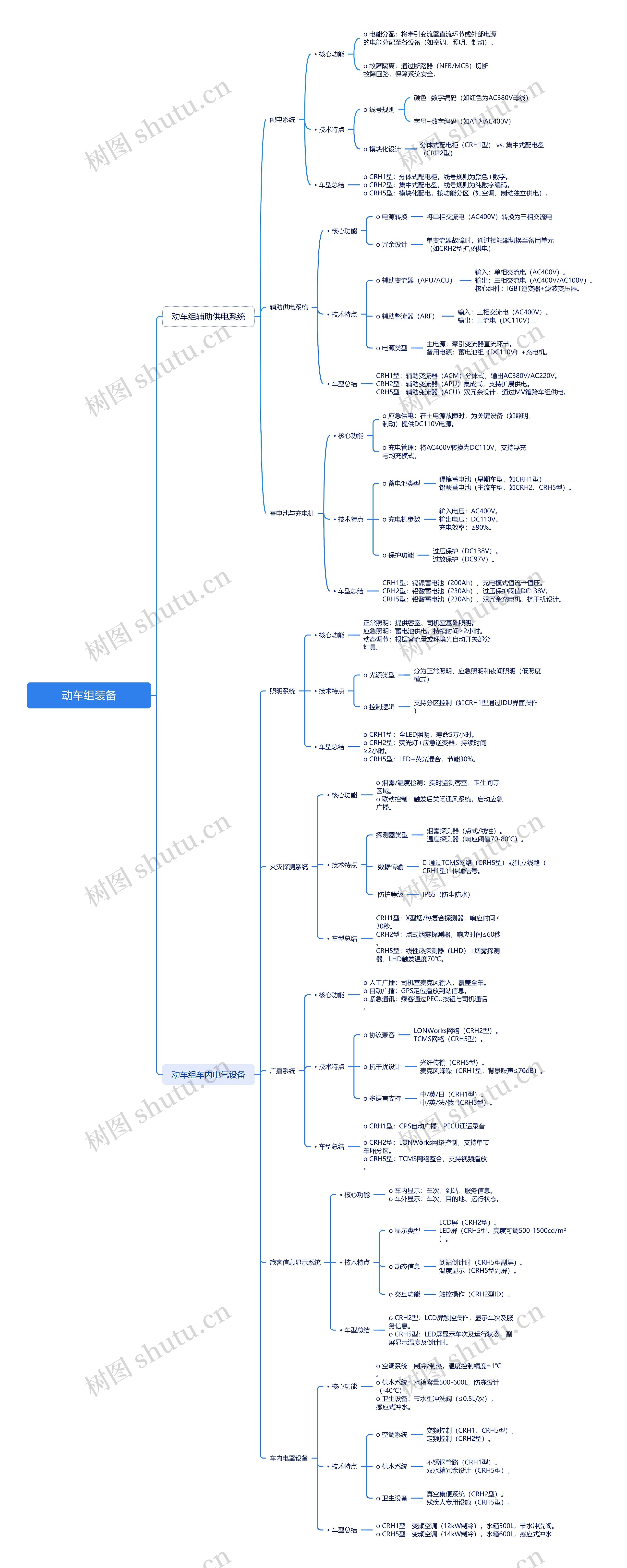

动车组装备思维导图
辅助供电，电气设备相关内容讲解
树图思维导图提供 动车组装备 在线思维导图免费制作，点击“编辑”按钮，可对 动车组装备 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：187dffb162680a6ce74739386fcd2784
思维导图大纲
动车组装备思维导图模板大纲
动车组辅助供电系统
配电系统
• 核心功能
o 电能分配：将牵引变流器直流环节或外部电源的电能分配至各设备（如空调、照明、制动）。
o 故障隔离：通过断路器（NFB/MCB）切断故障回路，保障系统安全。
• 技术特点
o 线号规则
颜色+数字编码（如红色为AC380V母线）
字母+数字编码（如A1为AC400V）
o 模块化设计
分体式配电柜（CRH1型） vs. 集中式配电盘（CRH2型）
• 车型总结
o CRH1型：分体式配电柜，线号规则为颜色+数字。 o CRH2型：集中式配电盘，线号规则为纯数字编码。 o CRH5型：模块化配电，按功能分区（如空调、制动独立供电）。
辅助供电系统
• 核心功能
o 电源转换
将单相交流电（AC400V）转换为三相交流电
o 冗余设计
单变流器故障时，通过接触器切换至备用单元（如CRH2型扩展供电）
• 技术特点
o 辅助变流器（APU/ACU）
输入：单相交流电（AC400V）。 输出：三相交流电（AC400V/AC100V）。 核心组件：IGBT逆变器+滤波变压器。
o 辅助整流器（ARF）
输入：三相交流电（AC400V）。 输出：直流电（DC110V）。
o 电源类型
主电源：牵引变流器直流环节。 备用电源：蓄电池组（DC110V）+充电机。
• 车型总结
CRH1型：辅助变流器（ACM）分体式，输出AC380V/AC220V。 CRH2型：辅助变流器（APU）集成式，支持扩展供电。 CRH5型：辅助变流器（ACU）双冗余设计，通过MV箱跨车组供电。
蓄电池与充电机
• 核心功能
o 应急供电：在主电源故障时，为关键设备（如照明、制动）提供DC110V电源。
o 充电管理：将AC400V转换为DC110V，支持浮充与均充模式。
• 技术特点
o 蓄电池类型
镉镍蓄电池（早期车型，如CRH1型）。 铅酸蓄电池（主流车型，如CRH2、CRH5型）。
o 充电机参数
输入电压：AC400V。 输出电压：DC110V。 充电效率：≥90%。
o 保护功能
过压保护（DC138V）。 过放保护（DC97V）。
• 车型总结
CRH1型：镉镍蓄电池（200Ah），充电模式恒流→恒压。 CRH2型：铅酸蓄电池（230Ah），过压保护阈值DC138V。 CRH5型：铅酸蓄电池（230Ah），双冗余充电机，抗干扰设计。
动车组车内电气设备
照明系统
• 核心功能
正常照明：提供客室、司机室基础照明。 应急照明：蓄电池供电，持续时间≥2小时。 动态调节：根据客流量或环境光自动开关部分灯具。
• 技术特点
o 光源类型
分为正常照明、应急照明和夜间照明（低照度模式）
o 控制逻辑
支持分区控制（如CRH1型通过IDU界面操作）
• 车型总结
o CRH1型：全LED照明，寿命5万小时。 o CRH2型：荧光灯+应急逆变器，持续时间≥2小时。 o CRH5型：LED+荧光混合，节能30%。
火灾探测系统
• 核心功能
o 烟雾/温度检测：实时监测客室、卫生间等区域。 o 联动控制：触发后关闭通风系统，启动应急广播。
• 技术特点
探测器类型
烟雾探测器（点式/线性）。 温度探测器（响应阈值70-80℃）。
数据传输
通过TCMS网络（CRH5型）或独立线路（CRH1型）传输信号。
防护等级
IP65（防尘防水）
• 车型总结
CRH1型：X型烟/热复合探测器，响应时间≤30秒。 CRH2型：点式烟雾探测器，响应时间≤60秒。 CRH5型：线性热探测器（LHD）+烟雾探测器，LHD触发温度70℃。
广播系统
• 核心功能
o 人工广播：司机室麦克风输入，覆盖全车。 o 自动广播：GPS定位播放到站信息。 o 紧急通讯：乘客通过PECU按钮与司机通话。
• 技术特点
o 协议兼容
LONWorks网络（CRH2型）。 TCMS网络（CRH5型）。
o 抗干扰设计
光纤传输（CRH5型）。 麦克风降噪（CRH1型，背景噪声≤70dB）。
o 多语言支持
中/英/日（CRH1型）。 中/英/法/俄（CRH5型）。
• 车型总结
o CRH1型：GPS自动广播，PECU通话录音。 o CRH2型：LONWorks网络控制，支持单节车厢分区。 o CRH5型：TCMS网络整合，支持视频播放。
旅客信息显示系统
• 核心功能
o 车内显示：车次、到站、服务信息。 o 车外显示：车次、目的地、运行状态。
• 技术特点
o 显示类型
LCD屏（CRH2型）。 LED屏（CRH5型，亮度可调500-1500cd/m²）。
o 动态信息
到站倒计时（CRH5型副屏）。 温度显示（CRH5型副屏）。
o 交互功能
触控操作（CRH2型ID）。
• 车型总结
o CRH2型：LCD屏触控操作，显示车次及服务信息。 o CRH5型：LED屏显示车次及运行状态，副屏显示温度及倒计时。
车内电器设备
• 核心功能
o 空调系统：制冷/制热，温度控制精度±1℃。 o 供水系统：水箱容量500-600L，防冻设计（-40℃）。 o 卫生设备：节水型冲洗阀（≤0.5L/次），感应式冲水。
• 技术特点
o 空调系统
变频控制（CRH1、CRH5型）。 定频控制（CRH2型）。
o 供水系统
不锈钢管路（CRH1型）。 双水箱冗余设计（CRH5型）。
o 卫生设备
真空集便系统（CRH2型）。 残疾人专用设施（CRH5型）。
• 车型总结
o CRH1型：变频空调（12kW制冷），水箱500L，节水冲洗阀。 o CRH5型：变频空调（14kW制冷），水箱600L，感应式冲水
