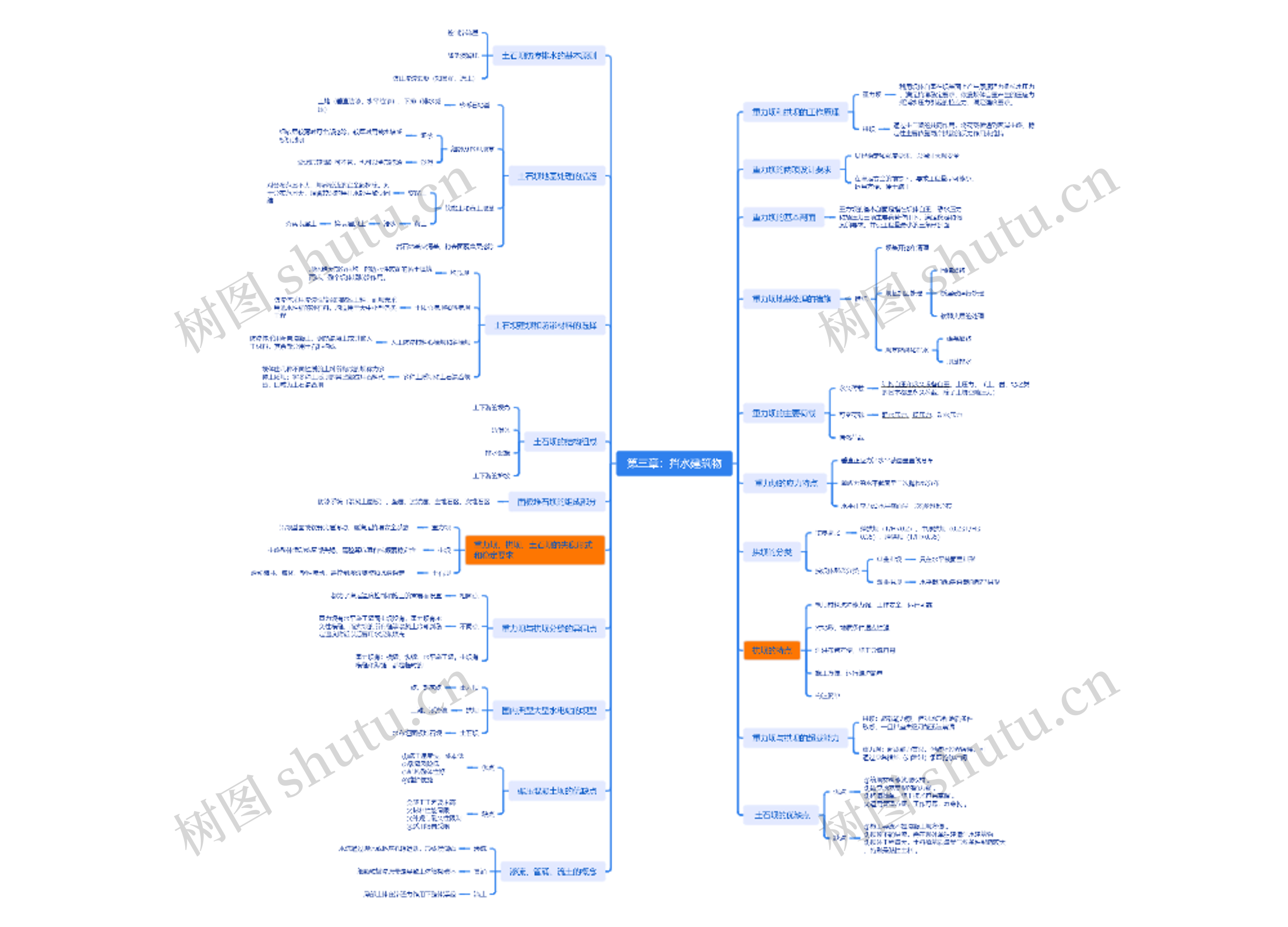

第三章：挡水建筑物思维导图

利用坝体自重在坝基面上产生摩擦阻力抵抗水压力，满足抗滑稳定要求；依靠坝体自重产生的压应力抵消水压力引起的拉应力，满足强度要求。

通过拱与梁的共同作用，将荷载传递到两岸拱座，稳定性主要依靠两岸拱端的反力作用来维持

坝基开挖和清理

坝基加固处理

坝基防渗和排水

结构自重和永久设备自重、土压力、（土、岩、地之类的基本都是永久荷载，除了土壤空隙压力）

静水压力、扬压力、动水压力

薄拱坝（T/H<0.2）、中厚拱坝（0.2≤T/H≤0.35）、厚拱坝（T/H>0.35）

单曲拱坝

双曲拱坝

①筑坝材料能就地取材 。   ②适应地基变形的能力强 。   ③构造简单，施工技术容易掌握 。   ④运用管理方便，工作可靠，寿命长 。

①施工导流不如混凝土坝方便 。   ②坝顶不能溢流，需在坝外单独建造泄水建筑物 ③坝体工程量大，土料填筑质量受气候条件影响较大，特别是黏性土料 。

上堵（垂直防渗、水平防渗），下排（排水减压）

细砂

淤泥

软黏土

黄土

坝体绝大部分由均一的透水性较弱的黏土填筑而成，整个坝体起防渗作用。

防渗体采用渗透性较弱的黏性土料，而坝壳采用透水性强的砂石料。均适用于大中小型各类工程

防渗体采用沥青混凝土、钢筋混凝土或其他人工材料，其余部分用土石料构成

坝体由几种不同性质的土料所构成的坝称为多种土质坝；将多种土质坝的某些部位用石料代替，即成为土石混合坝

沿坝基面或软弱夹层滑动，需满足抗滑安全系数

拱座整体滑动或局部失稳，需验算抗滑和抗倾覆稳定性

滑动破坏、液化、塑性流动，需控制渗透坡降和抗滑稳定

都为了满足温度控制和施工的需要而设置

重力坝有水平施工缝而拱坝没有，重力坝有永久性横缝，而拱坝的所有缝等混凝土冷却到稳定温度附近以后要用水泥浆填充

三峡、刘家峡

二滩、溪洛渡

水布垭面板堆石坝

①施工速度快，成本低 ②裂缝风险低 ③结构整体性好 ④维护便捷

①施工工艺要求高 ②材料性能局限 ③外观与耐久性限制 ④适用场景受限

水流通过坝体或地基孔隙运动，形成浸润线

细颗粒被渗流带走导致土体结构破坏

局部土体在渗透力作用下整体浮起
