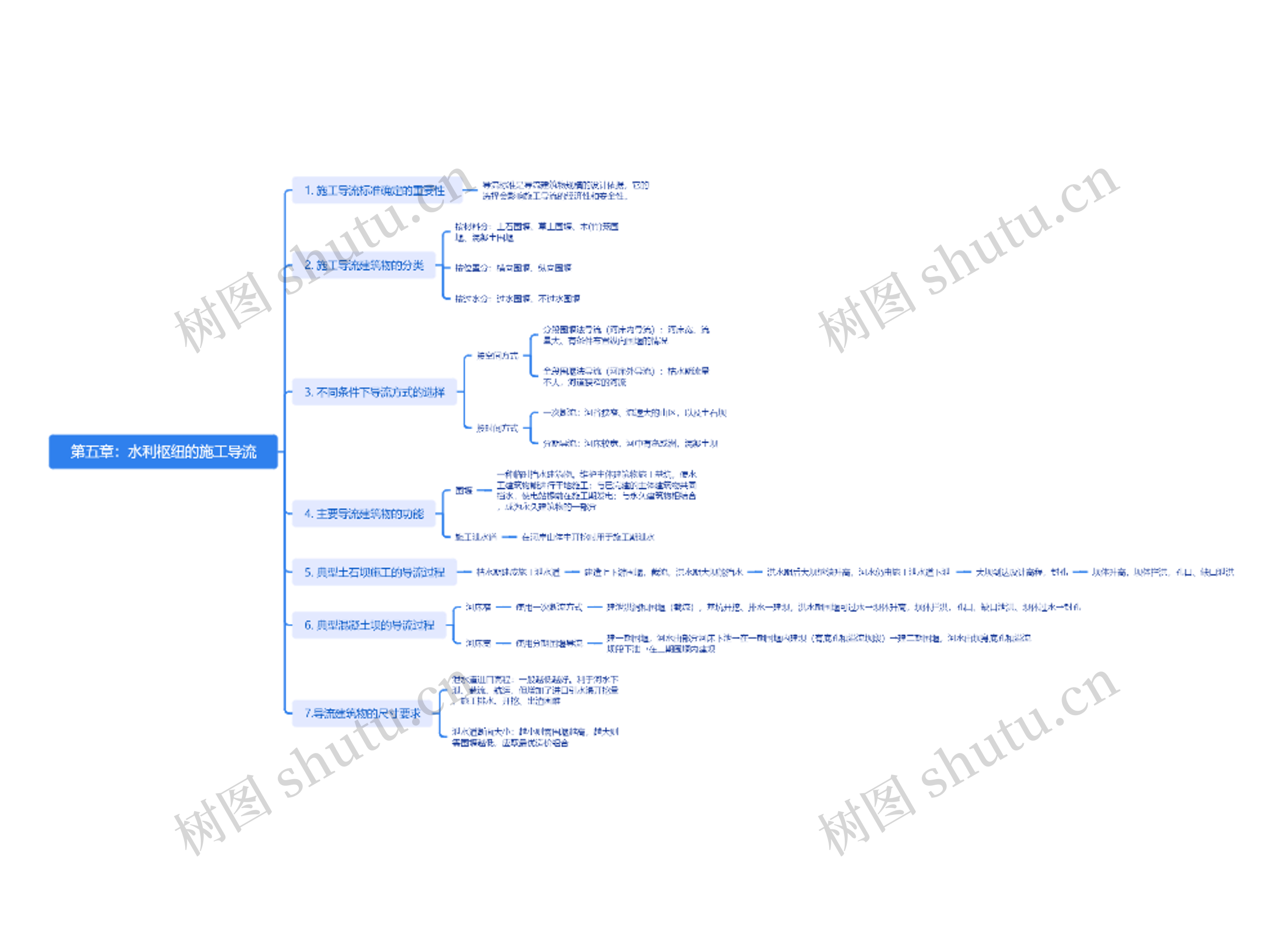

第五章：水利枢纽的施工导流思维导图
施工导流建筑物分类，导流方式，导流过程相关内容讲解
树图思维导图提供 第五章：水利枢纽的施工导流 在线思维导图免费制作，点击“编辑”按钮，可对 第五章：水利枢纽的施工导流 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：84d22eab5493e0749fb83f39d531dcfc
思维导图大纲
第五章：水利枢纽的施工导流思维导图模板大纲
1. 施工导流标准确定的重要性
导流标准是导流建筑物规模的设计依据，它的选择会影响施工导流的经济性和安全性。
2. 施工导流建筑物的分类
按材料分：土石围堰、草土围堰、木(竹)笼围堰、混凝土围堰
按位置分：横向围堰、纵向围堰
按过水分：过水围堰、不过水围堰
3. 不同条件下导流方式的选择
按空间方式
分段围堰法导流（河床内导流）：河床宽、流量大、有条件布置纵向围堰的情况
全段围堰法导流（河床外导流）：枯水期流量不大，河道狭窄的河流
按时间方式
一次断流：河谷狭窄、流速大的山区，以及土石坝
分期导流：河床较宽，河中有岛或洲，混凝土坝
4. 主要导流建筑物的功能
围堰
一种临时挡水建筑物。维护主体建筑物施工基坑，使水工建筑物能进行干地施工；与已完建的主体建筑物共同挡水，使电站提前在施工期发电；与永久建筑物相结合，成为永久建筑物的一部分
施工泄水道
在河岸山体中开挖时用于施工期泄水
5. 典型土石坝施工的导流过程
枯水期建成施工泄水道
建造上下游围堰，截流，洪水期大坝能挡水
洪水期后大坝继续升高，河水仍由施工泄水道下泄
大坝到达设计高程，封孔
坝体升高，坝体拦洪，孔口、缺口泄洪
6. 典型混凝土坝的导流过程
河床窄
使用一次断流方式
建泄洪洞和围堰（截流），基坑开挖、排水→建坝，洪水期围堰可过水→坝体升高，坝体拦洪，孔口、缺口泄洪、坝体过水→封孔
河床宽
使用分期围堰导流
建一期围堰，河水由部分河床下泄→在一期围堰内建坝（有底孔和溢流坝段）→建二期围堰，河水由坝身底孔和溢流坝段下泄→在二期围堰内建坝
7.导流建筑物的尺寸要求
泄水道进口高程：一般越低越好。利于河水下泄、截流、航运，但增加了进口引水渠开挖量、施工排水、开挖、出渣困难
泄水道断面大小：越小则需围堰越高，越大则需围堰越低，应取最优造价组合
