思维导图大纲

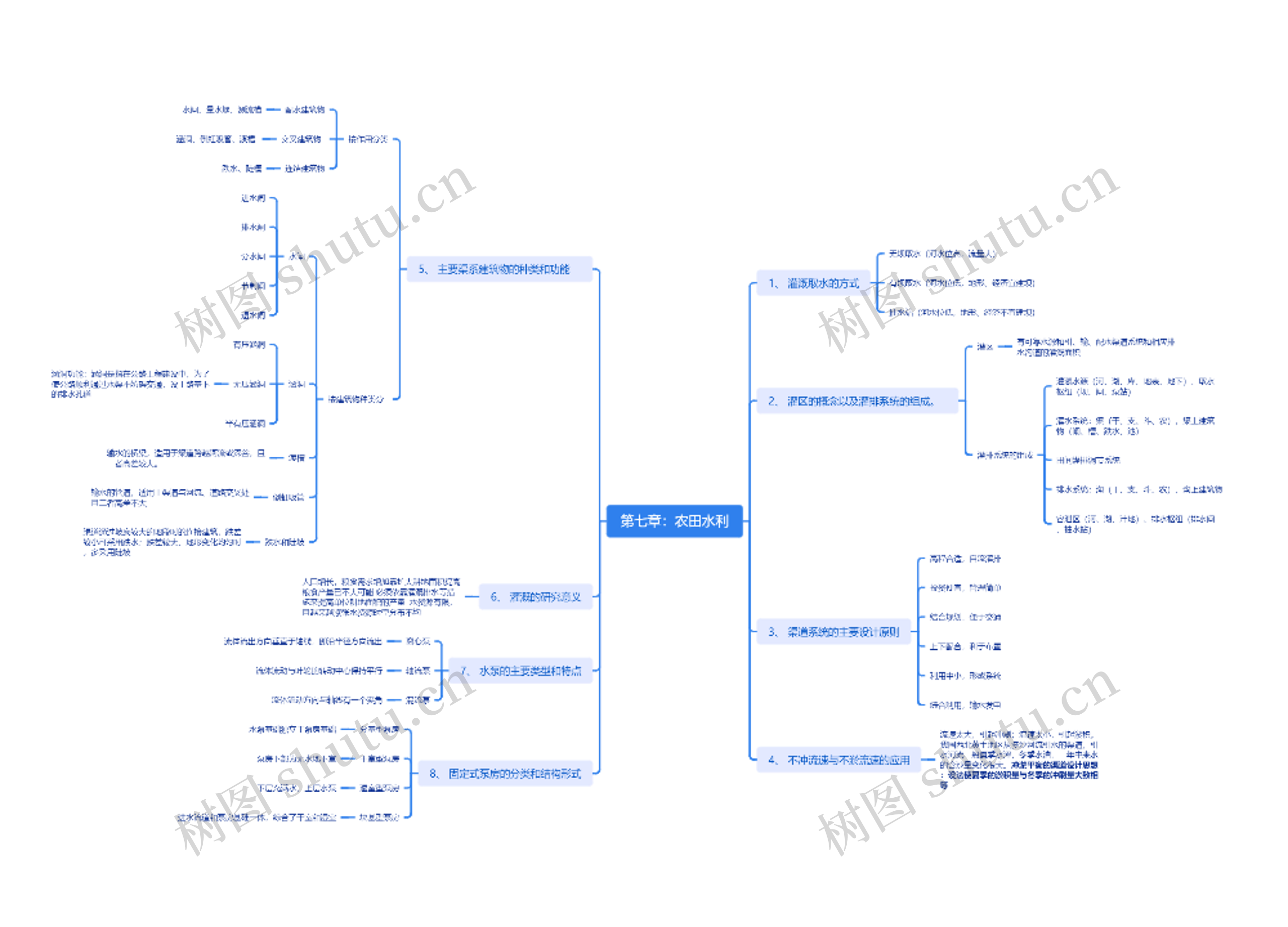

第七章：农田水利思维导图模板大纲
1、 灌溉取水的方式
无坝取水（河水位高，流量大）
有坝取水（河水位低，地形、经济宜建坝）
抽水站（河水位低，地形、经济不宜建坝）
5、 主要渠系建筑物的种类和功能
按作用分类
配水建筑物
水闸、量水堰、测流槽
交叉建筑物
涵洞、倒虹吸管、渡槽
连结建筑物
跌水、陡槽
按建筑物种类分
水闸
进水闸
排水闸
分水闸
节制闸
退水闸
涵洞
有压涵洞
无压涵洞
涵洞功能：涵洞是指在公路工程建设中，为了使公路顺利通过水渠不妨碍交通，设于路基下的排水孔道
半有压涵洞
渡槽
输水的桥梁，适用于渠道跨越河流或深谷，且二者高差较大。
倒虹吸管
输水的管道，适用于渠道与河流、道路交叉处 且二者高差不大
跌水和陡坡
渠道通过坡度较大的地段时的连接建筑，跌差较小可采用跌水；跌差较大、地形变化均匀时，多采用陡坡
6、 灌溉的研究意义
人口增长，粮食需求增加靠扩大耕地面积提高粮食产量已不大可能 必须依靠灌溉排水等措施来提高单位耕地面积的产量 水资源有限，且越来越紧张水资源时空分布不均
7、 水泵的主要类型和特点
离心泵
流体流出方向垂直于轴线，即沿半径方向流出
轴流泵
流体流动与叶轮的转动中心保持平行
混流泵
流体流动方向与轴线有一个夹角
8、 固定式泵房的分类和结构形式
分基型泵房
水泵基础独立于泵房基础
干室型泵房
泵房下部为无水地下室
湿室型泵房
下层充满水，上层水泵
块基型泵房
进水流道和泵房基础一体，综合了干室和湿室
2、 灌区的概念以及灌排系统的组成。
灌区
有可靠水源和引、输、配水渠道系统和相应排水沟道的灌溉面积
灌排系统的组成
灌溉水源（河、湖、库、地表、地下）、取水枢纽（坝、闸、泵站）
灌水系统：渠（干、支、斗、农），渠上建筑物（闸、槽、跌水、池）
田间灌排调节系统
排水系统：沟（干、支、斗、农），沟上建筑物
容泄区（河、湖、洼地）、排水枢纽（排水闸、抽水站）
3、 渠道系统的主要设计原则
高程合适，自流灌排
投资便宜，管理简单
结合规划，便于交通
上下配合，利于布置
利用中小，形成系统
综合利用，输水发电
4、 不冲流速与不淤流速的应用
流速太大，引起冲刷；流速太小，引起淤积。我国西北黄土地区从多沙河流引水的渠道，引水河流一般夏季水浑，冬季水清，一年中来水的含沙量变化很大。冲淤平衡的渠道设计思想：设法使夏季的淤积量与冬季的冲刷量大致相等
相关思维导图模板
树图思维导图提供 第七章 路基路面现场测试 在线思维导图免费制作，点击“编辑”按钮，可对 第七章 路基路面现场测试 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：32031c430f652977e9258337ac674394

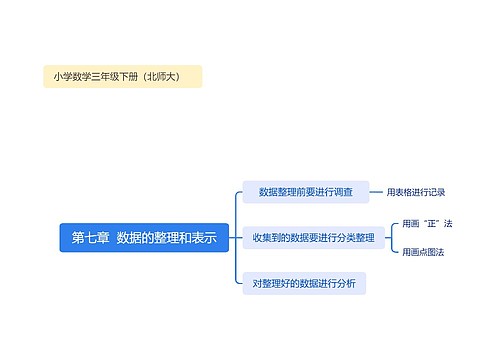

树图思维导图提供 第七章 数据的整理和表示 在线思维导图免费制作，点击“编辑”按钮，可对 第七章 数据的整理和表示 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：dca39ed81154e4e0d8c7bd100250000b
