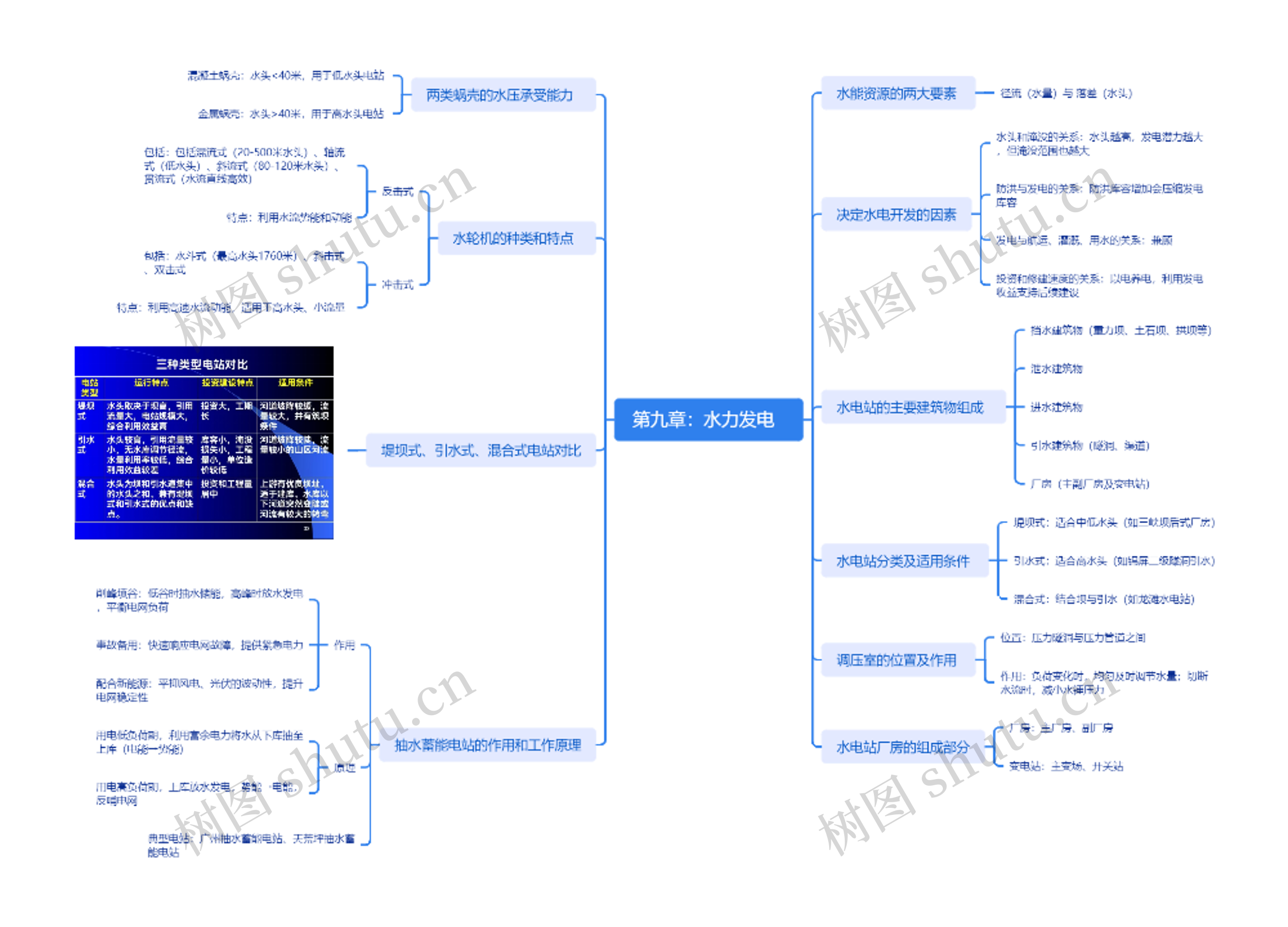

第九章：水力发电 思维导图
水轮机特点，水电开发因素，适用条件相关内容讲解
树图思维导图提供 第九章：水力发电 在线思维导图免费制作，点击“编辑”按钮，可对 第九章：水力发电 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：ec5130929e71a801e296e10e222307d4
思维导图大纲
第九章：水力发电 思维导图模板大纲
水能资源的两大要素
径流（水量）与 落差（水头）
决定水电开发的因素
水头和淹没的关系：水头越高，发电潜力越大，但淹没范围也越大
防洪与发电的关系：防洪库容增加会压缩发电库容
发电与航运、灌溉、用水的关系：兼顾
投资和修建速度的关系：以电养电，利用发电收益支持后续建设
水电站的主要建筑物组成
挡水建筑物（重力坝、土石坝、拱坝等）
泄水建筑物
进水建筑物
引水建筑物（隧洞、渠道）
厂房（主副厂房及变电站）
水电站分类及适用条件
堤坝式：适合中低水头（如三峡坝后式厂房）
引水式：适合高水头（如锦屏二级隧洞引水）
混合式：结合坝与引水（如龙滩水电站）
调压室的位置及作用
位置：压力隧洞与压力管道之间
作用：负荷变化时，均匀及时调节水量；切断水流时，减小水锤压力
水电站厂房的组成部分
厂房：主厂房、副厂房
变电站：主变场、开关站
两类蜗壳的水压承受能力
混凝土蜗壳：水头<40米，用于低水头电站
金属蜗壳：水头>40米，用于高水头电站
水轮机的种类和特点
反击式
包括：包括混流式（20-500米水头）、轴流式（低水头）、斜流式（80-120米水头）、贯流式（水流直线高效）
特点：利用水流势能和动能
冲击式
包括：水斗式（最高水头1760米）、斜击式、双击式
特点：利用高速水流动能，适用于高水头、小流量
堤坝式、引水式、混合式电站对比
抽水蓄能电站的作用和工作原理
作用
削峰填谷：低谷时抽水储能，高峰时放水发电，平衡电网负荷
事故备用：快速响应电网故障，提供紧急电力
配合新能源：平抑风电、光伏的波动性，提升电网稳定性
原理
用电低负荷期，利用富余电力将水从下库抽至上库（电能→势能）
用电高负荷期，上库放水发电，势能→电能，反哺电网
典型电站：广州抽水蓄能电站、天荒坪抽水蓄能电站
