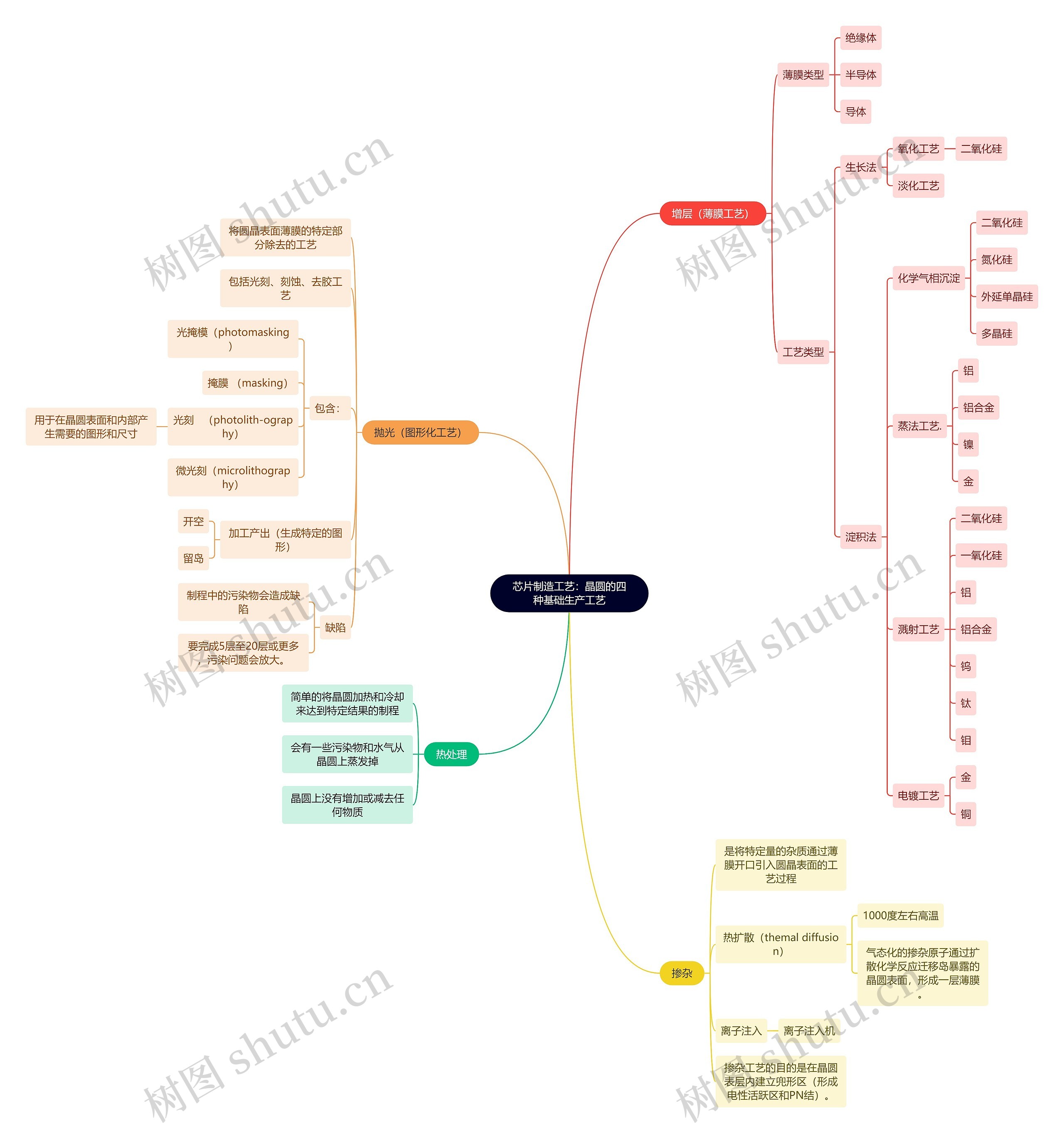

芯片制造工艺:晶圆的四种基础生产工艺思维导图模板大纲

增层(薄膜工艺)

薄膜类型

绝缘体

半导体

导体

工艺类型

生长法

氧化工艺

二氧化硅

淡化工艺

淀积法

化学气相沉淀

二氧化硅

氮化硅

外延单晶硅

多晶硅

蒸法工艺.

铝合金

溅射工艺

二氧化硅

一氧化硅

铝合金

电镀工艺

抛光(图形化工艺)

将圆晶表面薄膜的特定部分除去的工艺

包括光刻、刻蚀、去胶工艺

包含:

光掩模(photomasking)

掩膜 (masking)

光刻 (photolith-ography)

用于在晶圆表面和内部产生需要的图形和尺寸

微光刻(microlithography)

加工产出(生成特定的图形)

开空

留岛

缺陷

制程中的污染物会造成缺陷

要完成5层至20层或更多,污染问题会放大。

掺杂

是将特定量的杂质通过薄膜开口引入圆晶表面的工艺过程

热扩散(themal diffusion)

1000度左右高温

气态化的掺杂原子通过扩散化学反应迁移岛暴露的晶圆表面,形成一层薄膜。

离子注入

离子注入机

掺杂工艺的目的是在晶圆表层内建立兜形区(形成电性活跃区和PN结)。

热处理

简单的将晶圆加热和冷却来达到特定结果的制程

会有一些污染物和水气从晶圆上蒸发掉

晶圆上没有增加或减去任何物质
