二建建筑实务 吊顶工程施工技术思维导图

  收藏
  分享
免费下载
免费使用文件
浏览量:972022-08-19 17:04:25
已被使用24次
查看详情二建建筑实务  吊顶工程施工技术思维导图

二建建筑实务 吊顶工程施工技术内容包括吊顶工程施工技术要求,测量放线,吊杆安装,龙骨安装等主要内容归纳

树图思维导图提供 二建建筑实务 吊顶工程施工技术 在线思维导图免费制作,点击“编辑”按钮,可对 二建建筑实务 吊顶工程施工技术  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:4e19b8b958bb8f562e847c4e2664ce8e

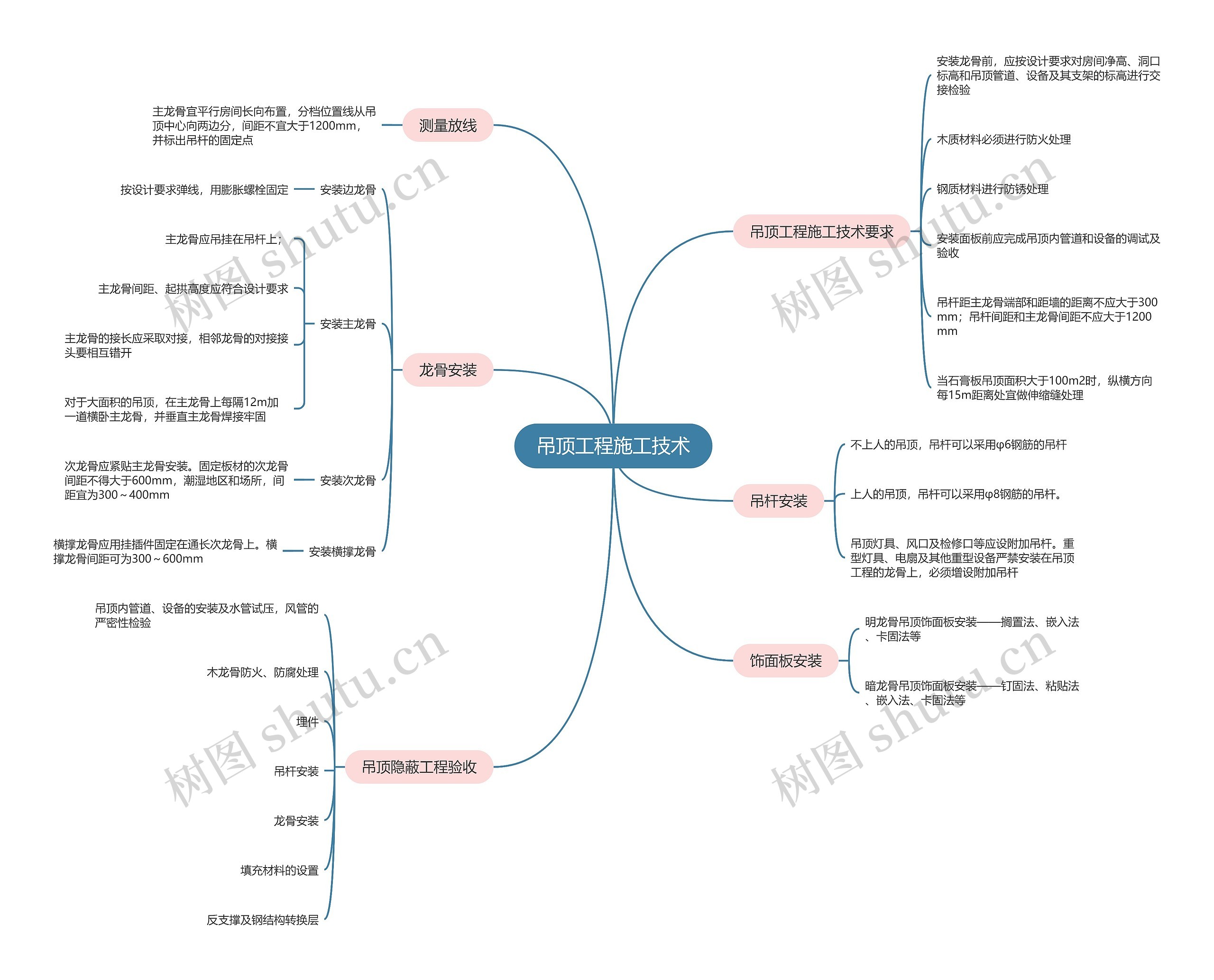

思维导图大纲

吊顶工程施工技术思维导图模板大纲

吊顶工程施工技术要求

安装龙骨前,应按设计要求对房间净高、洞口标高和吊顶管道、设备及其支架的标高进行交接检验

木质材料必须进行防火处理

钢质材料进行防锈处理

安装面板前应完成吊顶内管道和设备的调试及验收

吊杆距主龙骨端部和距墙的距离不应大于300mm;吊杆间距和主龙骨间距不应大于1200mm

当石膏板吊顶面积大于100m2时,纵横方向每15m距离处宜做伸缩缝处理

测量放线

主龙骨宜平行房间长向布置,分档位置线从吊顶中心向两边分,间距不宜大于1200mm,并标出吊杆的固定点

吊杆安装

不上人的吊顶,吊杆可以采用φ6钢筋的吊杆

上人的吊顶,吊杆可以采用φ8钢筋的吊杆。

吊顶灯具、风口及检修口等应设附加吊杆。重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上,必须增设附加吊杆

龙骨安装

安装边龙骨

按设计要求弹线,用膨胀螺栓固定

安装主龙骨

主龙骨应吊挂在吊杆上;

主龙骨间距、起拱高度应符合设计要求

主龙骨的接长应采取对接,相邻龙骨的对接接头要相互错开

对于大面积的吊顶,在主龙骨上每隔12m加一道横卧主龙骨,并垂直主龙骨焊接牢固

安装次龙骨

次龙骨应紧贴主龙骨安装。固定板材的次龙骨间距不得大于600mm,潮湿地区和场所,间距宜为300~400mm

安装横撑龙骨

横撑龙骨应用挂插件固定在通长次龙骨上。横撑龙骨间距可为300~600mm

饰面板安装

明龙骨吊顶饰面板安装——搁置法、嵌入法、卡固法等

暗龙骨吊顶饰面板安装——钉固法、粘贴法、嵌入法、卡固法等

吊顶隐蔽工程验收

吊顶内管道、设备的安装及水管试压,风管的严密性检验

木龙骨防火、防腐处理

埋件

吊杆安装

龙骨安装

填充材料的设置

反支撑及钢结构转换层
