水电站自动化系统设计逻辑结构图思维导图
总体设计，数据采集，控制调节，监控管理等内容讲解
树图思维导图提供 水电站自动化系统设计逻辑结构图 在线思维导图免费制作，点击“编辑”按钮，可对 水电站自动化系统设计逻辑结构图 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：ac4f1039b10ee5f4241922f5bc9e61ad

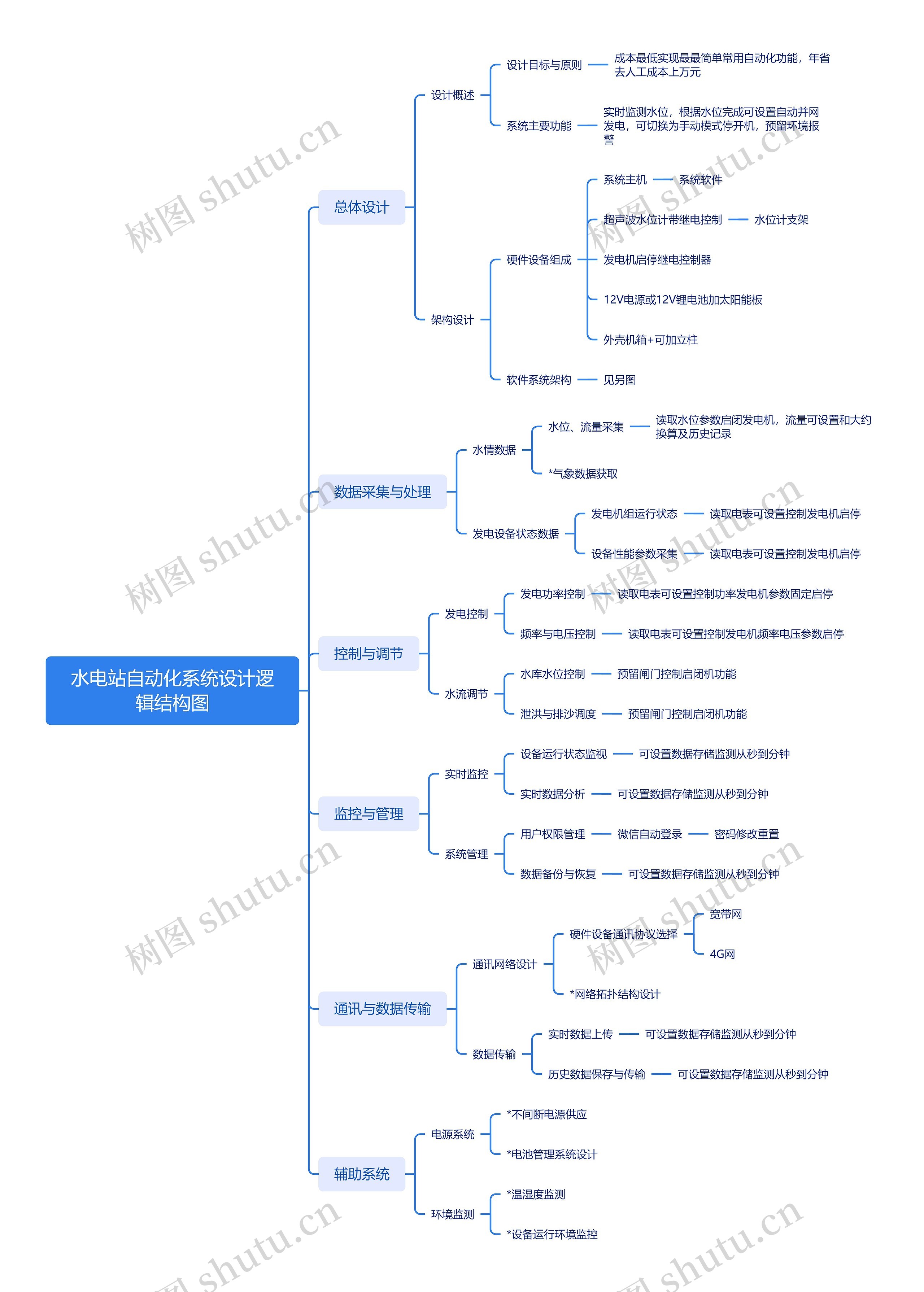

思维导图大纲
水电站自动化系统设计逻辑结构图思维导图模板大纲
总体设计
设计概述
设计目标与原则
成本最低实现最最简单常用自动化功能，年省去人工成本上万元
系统主要功能
实时监测水位，根据水位完成可设置自动并网发电，可切换为手动模式停开机，预留环境报警
架构设计
硬件设备组成
系统主机
系统软件
超声波水位计带继电控制
水位计支架
发电机启停继电控制器
12V电源或12V锂电池加太阳能板
外壳机箱+可加立柱
软件系统架构
见另图
数据采集与处理
水情数据
水位、流量采集
读取水位参数启闭发电机，流量可设置和大约换算及历史记录
*气象数据获取
发电设备状态数据
发电机组运行状态
读取电表可设置控制发电机启停
设备性能参数采集
读取电表可设置控制发电机启停
控制与调节
发电控制
发电功率控制
读取电表可设置控制功率发电机参数固定启停
频率与电压控制
读取电表可设置控制发电机频率电压参数启停
水流调节
水库水位控制
预留闸门控制启闭机功能
泄洪与排沙调度
预留闸门控制启闭机功能
监控与管理
实时监控
设备运行状态监视
可设置数据存储监测从秒到分钟
实时数据分析
可设置数据存储监测从秒到分钟
系统管理
用户权限管理
微信自动登录
密码修改重置
数据备份与恢复
可设置数据存储监测从秒到分钟
通讯与数据传输
通讯网络设计
硬件设备通讯协议选择
宽带网
4G网
*网络拓扑结构设计
数据传输
实时数据上传
可设置数据存储监测从秒到分钟
历史数据保存与传输
可设置数据存储监测从秒到分钟
辅助系统
电源系统
*不间断电源供应
*电池管理系统设计
环境监测
*温湿度监测
*设备运行环境监控
