导轨设计,部件设计等内容讲解
树图思维导图提供 机床典型部件设计 在线思维导图免费制作,点击“编辑”按钮,可对 机床典型部件设计 进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:6181e20cf9a845f99b28e26fd733bc2b

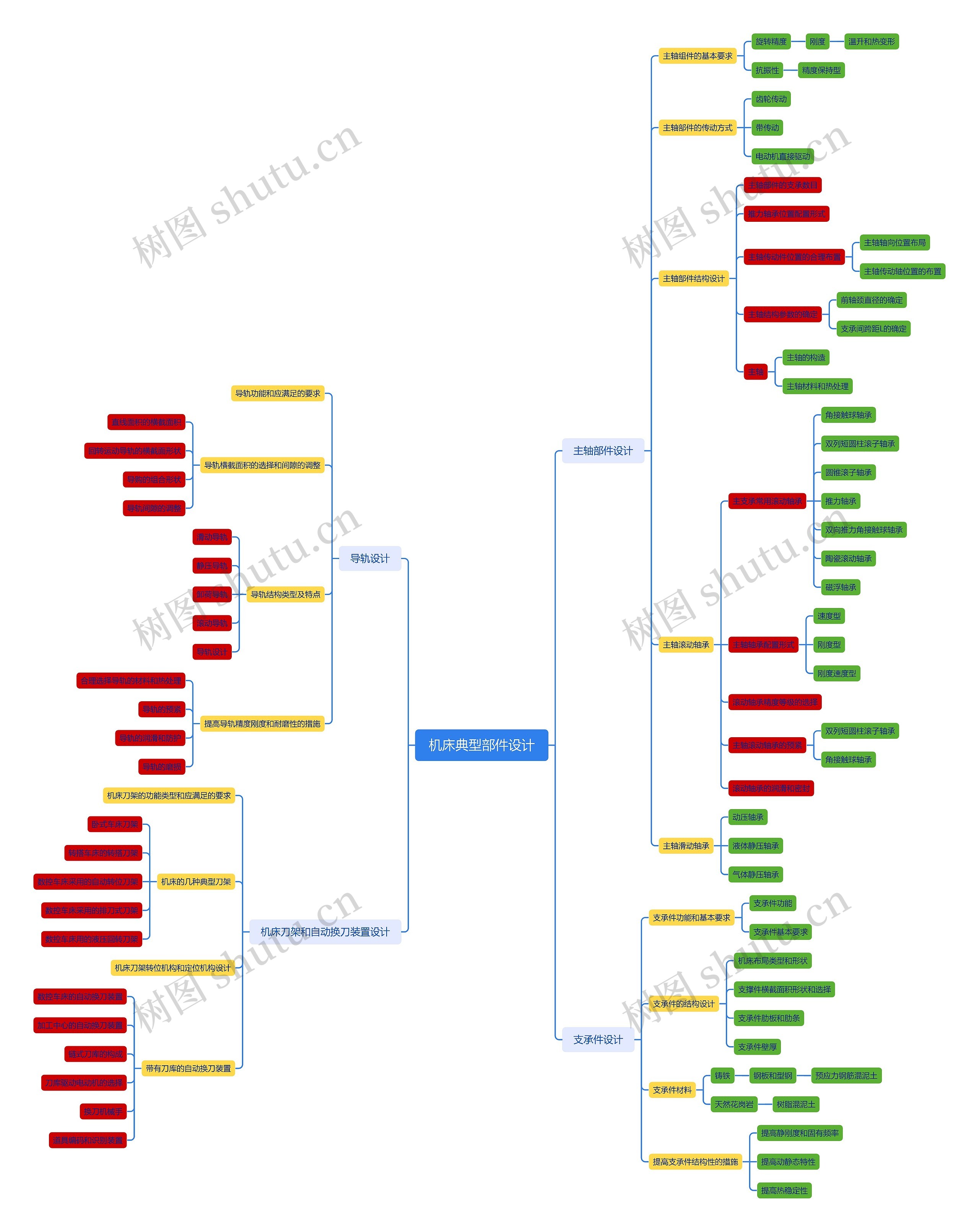

机床典型部件设计思维导图模板大纲
主轴组件的基本要求
旋转精度
刚度
温升和热变形
抗振性
精度保持型
主轴部件的传动方式
齿轮传动
带传动
电动机直接驱动
主轴部件结构设计
主轴部件的支承数目
推力轴承位置配置形式
主轴传动件位置的合理布置
主轴轴向位置布局
主轴传动轴位置的布置
主轴结构参数的确定
前轴颈直径的确定
支承间跨距L的确定
主轴
主轴的构造
主轴材料和热处理
主轴滚动轴承
主支承常用滚动轴承
角接触球轴承
双列短圆柱滚子轴承
圆锥滚子轴承
推力轴承
双向推力角接触球轴承
陶瓷滚动轴承
磁浮轴承
主轴轴承配置形式
速度型
刚度型
刚度速度型
滚动轴承精度等级的选择
主轴滚动轴承的预紧
双列短圆柱滚子轴承
角接触球轴承
滚动轴承的润滑和密封
主轴滑动轴承
动压轴承
液体静压轴承
气体静压轴承
导轨功能和应满足的要求
导轨横截面积的选择和间隙的调整
直线面积的横截面积
回转运动导轨的横截面形状
导购的组合形状
导轨间隙的调整
导轨结构类型及特点
滑动导轨
静压导轨
卸荷导轨
滚动导轨
导轨设计
提高导轨精度刚度和耐磨性的措施
合理选择导轨的材料和热处理
导轨的预紧
导轨的润滑和防护
导轨的磨损
机床刀架的功能类型和应满足的要求
机床的几种典型刀架
卧式车床刀架
转搭车床的转搭刀架
数控车床采用的自动转位刀架
数控车床采用的排刀式刀架
数控车床用的液压回转刀架
机床刀架转位机构和定位机构设计
带有刀库的自动换刀装置
数控车床的自动换刀装置
加工中心的自动换刀装置
链式刀库的构成
刀库驱动电动机的选择
换刀机械手
道具编码和识别装置
支承件功能和基本要求
支承件功能
支承件基本要求
支承件的结构设计
机床布局类型和形状
支撑件横截面积形状和选择
支承件肋板和肋条
支承件壁厚
支承件材料
铸铁
钢板和型钢
预应力钢筋混泥土
天然花岗岩
树脂混泥土
提高支承件结构性的措施
提高静刚度和固有频率
提高动静态特性
提高热稳定性
