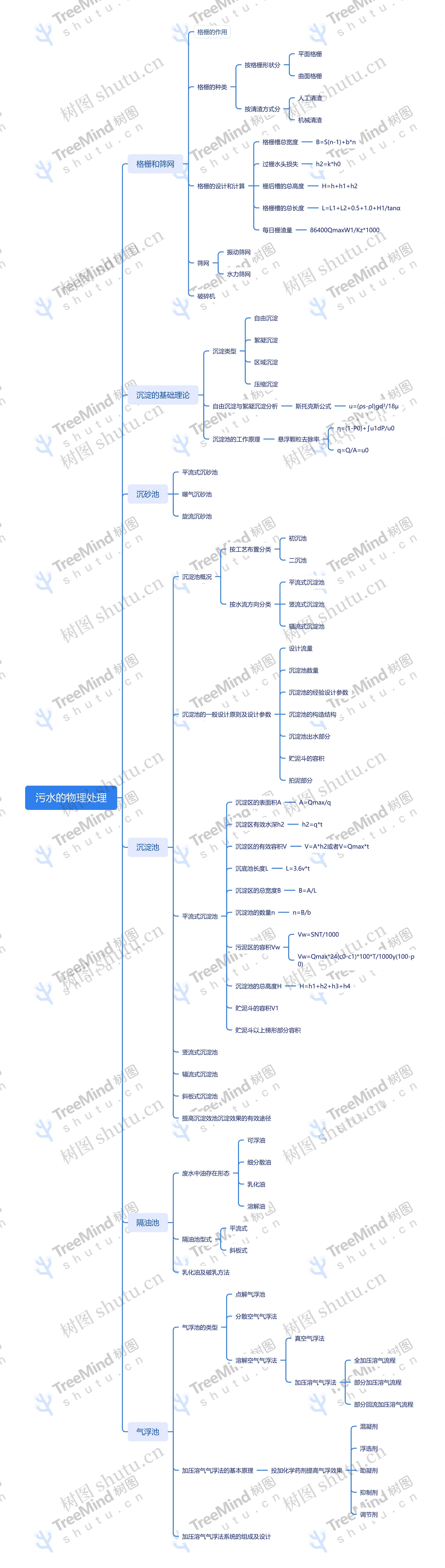

思维导图大纲
污水的物理处理思维导图模板大纲
格栅和筛网
格栅的作用
格栅的种类
按格栅形状分
平面格栅
曲面格栅
按清渣方式分
人工清渣
机械清渣
格栅的设计和计算
格栅槽总宽度
B=S(n-1)+b*n
过栅水头损失
h2=k*h0
栅后槽的总高度
H=h+h1+h2
格栅槽的总长度
L=L1+L2+0.5+1.0+H1/tanα
每日栅渣量
86400QmaxW1/Kz*1000
筛网
振动筛网
水力筛网
破碎机
沉淀的基础理论
沉淀类型
自由沉淀
絮凝沉淀
区域沉淀
压缩沉淀
自由沉淀与絮凝沉淀分析
斯托克斯公式
u=(ρs-ρl)gd²/18μ
沉淀池的工作原理
悬浮颗粒去除率
η=(1-P0)+∫u1dP/u0
q=Q/A=u0
沉砂池
平流式沉砂池
曝气沉砂池
旋流沉砂池
沉淀池
沉淀池概况
按工艺布置分类
初沉池
二沉池
按水流方向分类
平流式沉淀池
竖流式沉淀池
辐流式沉淀池
沉淀池的一般设计原则及设计参数
设计流量
沉淀池数量
沉淀池的经验设计参数
沉淀池的构造结构
沉淀池出水部分
贮泥斗的容积
拍泥部分
平流式沉淀池
沉淀区的表面积A
A=Qmax/q
沉淀区有效水深h2
h2=q*t
沉淀区的有效容积V
V=A*h2或者V=Qmax*t
沉底池长度L
L=3.6v*t
沉淀区的总宽度B
B=A/L
沉淀池的数量n
n=B/b
污泥区的容积Vw
Vw=SNT/1000
Vw=Qmax*24(c0-c1)*100*T/1000γ(100-p0)
沉淀池的总高度H
H=h1+h2+h3+h4
贮泥斗的容积V1
贮泥斗以上梯形部分容积
竖流式沉淀池
辐流式沉淀池
斜板式沉淀池
提高沉淀效池沉淀效果的有效途径
隔油池
废水中油存在形态
可浮油
细分散油
乳化油
溶解油
隔油池型式
平流式
斜板式
乳化油及破乳方法
气浮池
气浮池的类型
点解气浮池
分散空气气浮法
溶解空气气浮法
真空气浮法
加压溶气气浮法
全加压溶气流程
部分加压溶气流程
部分回流加压溶气流程
加压溶气气浮法的基本原理
投加化学药剂提高气浮效果
混凝剂
浮选剂
助凝剂
抑制剂
调节剂
加压溶气气浮法系统的组成及设计
