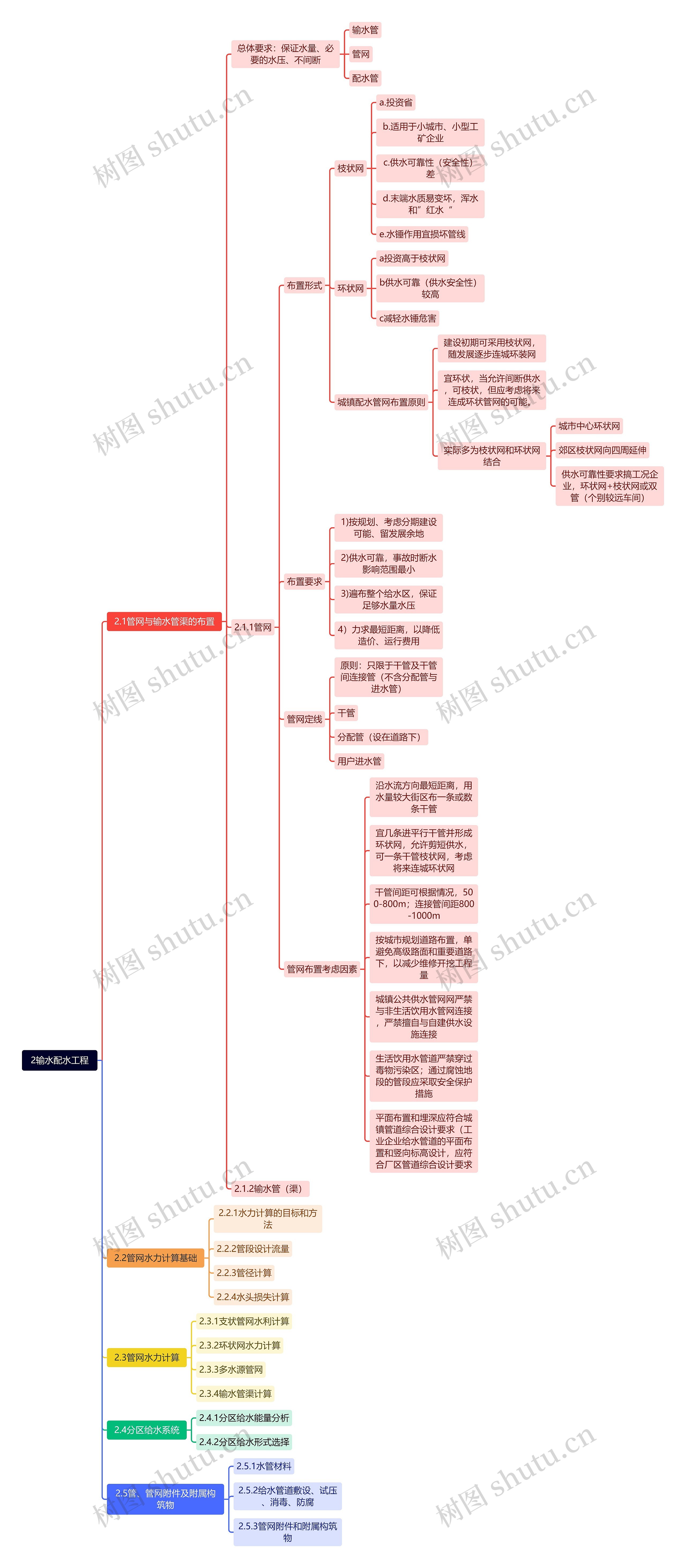

2输水配水工程思维导图模板大纲
2.1管网与输水管渠的布置
总体要求：保证水量、必要的水压、不间断
输水管
管网
配水管
2.1.1管网
布置形式
枝状网
a.投资省
b.适用于小城市、小型工矿企业
c.供水可靠性（安全性）差
d.末端水质易变坏，浑水和”红水“
e.水锤作用宜损坏管线
环状网
a投资高于枝状网
b供水可靠（供水安全性）较高
c减轻水锤危害
城镇配水管网布置原则
建设初期可采用枝状网，随发展逐步连城环装网
宜环状，当允许间断供水，可枝状，但应考虑将来连成环状管网的可能。
实际多为枝状网和环状网结合
城市中心环状网
郊区枝状网向四周延伸
供水可靠性要求搞工况企业，环状网+枝状网或双管（个别较远车间）
布置要求
1)按规划、考虑分期建设可能、留发展余地
2)供水可靠，事故时断水影响范围最小
3)遍布整个给水区，保证足够水量水压
4）力求最短距离，以降低造价、运行费用
管网定线
原则：只限于干管及干管间连接管（不含分配管与进水管）
干管
分配管（设在道路下）
用户进水管
管网布置考虑因素
沿水流方向最短距离，用水量较大街区布一条或数条干管
宜几条进平行干管并形成环状网，允许剪短供水，可一条干管枝状网，考虑将来连城环状网
干管间距可根据情况，500-800m；连接管间距800-1000m
按城市规划道路布置，单避免高级路面和重要道路下，以减少维修开挖工程量
城镇公共供水管网网严禁与非生活饮用水管网连接，严禁擅自与自建供水设施连接
生活饮用水管道严禁穿过毒物污染区；通过腐蚀地段的管段应采取安全保护措施
平面布置和埋深应符合城镇管道综合设计要求（工业企业给水管道的平面布置和竖向标高设计，应符合厂区管道综合设计要求
2.1.2输水管（渠）
2.2管网水力计算基础
2.2.1水力计算的目标和方法
2.2.2管段设计流量
2.2.3管径计算
2.2.4水头损失计算
2.3管网水力计算
2.3.1支状管网水利计算
2.3.2环状网水力计算
2.3.3多水源管网
2.3.4输水管渠计算
2.4分区给水系统
2.4.1分区给水能量分析
2.4.2分区给水形式选择
2.5管、管网附件及附属构筑物
2.5.1水管材料
2.5.2给水管道敷设、试压、消毒、防腐
2.5.3管网附件和附属构筑物
