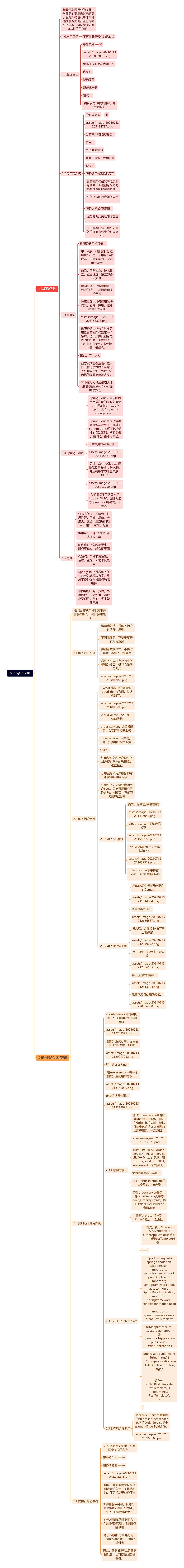

SpringCloud01思维导图_编号z2969512-TreeMind树图

查看详情

SpringCloud01微服务框架内容详述

树图思维导图提供 SpringCloud01 在线思维导图免费制作，点击“编辑”按钮，可对 SpringCloud01 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2b57c82c59efc3dd202c7c8f601ed848

项目结构如下管理依赖项目结构如下

举报/反馈

思维导图大纲

SpringCloud01思维导图模板大纲

1.认识微服务

随着互联网行业的发展，对服务的要求也越来越高，服务架构也从单体架构逐渐演变为现在流行的微服务架构。这些架构之间有怎样的差别呢？

1.0.学习目标

了解微服务架构的优缺点

1.1.单体架构

单体架构

将

assets/image-20210713202807818.png

单体架构的优缺点如下：

优点：

架构简单

部署成本低

缺点：

耦合度高（维护困难、升级困难）

1.2.分布式架构

分布式架构

根

assets/image-20210713203124797.png

分布式架构的优缺点：

优点：

降低服务耦合

有利于服务升级和拓展

缺点：

服务调用关系错综复杂

分布式架构虽然降低了服务耦合，但是服务拆分时也有很多问题需要思考：

服务拆分的粒度如何界定？

服务之间如何调用？

服务的调用关系如何管理？

人们需要制定一套行之有效的标准来约束分布式架构。

1.3.微服务

微服务的架构特征：

单一职责：微服务拆分粒度更小，每一个服务都对应唯一的业务能力，做到单一职责

自治：团队独立、技术独立、数据独立，独立部署和交付

面向服务：服务提供统一标准的接口，与语言和技术无关

隔离性强：服务调用做好隔离、容错、降级，避免出现级联问题

assets/image-20210713203753373.png

微服务的上述特性其实是在给分布式架构制定一个标准，进一步降低服务之间的耦合度，提供服务的独立性和灵活性。做到高内聚，低耦合。

因此，可以认为

但方案该怎么落地？选用什么样的技术栈？全球的互联网公司都在积极尝试自己的微服务落地方案。

其中在Java领域最引人注目的就是SpringCloud提供的方案了。

1.4.SpringCloud

SpringCloud是目前国内使用最广泛的微服务框架。官网地址：https://spring.io/projects/spring-cloud。

SpringCloud集成了各种微服务功能组件，并基于SpringBoot实现了这些组件的自动装配，从而提供了良好的开箱即用体验。

其中常见的组件包括：

assets/image-20210713204155887.png

另外，SpringCloud底层是依赖于SpringBoot的，并且有版本的兼容关系，如下：

assets/image-20210713205003790.png

我们课堂学习的版本是 Hoxton.SR10，因此对应的SpringBoot版本是2.3.x版本。

1.5.总结

分布式架构：松耦合，扩展性好，但架构复杂，难度大。适合大型互联网项目，例如：京东、淘宝

微服务：一种良好的分布式架构方案

①优点：拆分粒度更小、服务更独立、耦合度更低

②缺点：架构非常复杂，运维、监控、部署难度提高

SpringCloud是微服务架构的一站式解决方案，集成了各种优秀微服务功能组件

单体架构：简单方便，高度耦合，扩展性差，适合小型项目。例如：学生管理系统

2.服务拆分和远程调用

任何分布式架构都离不开服务的拆分，微服务也是一样。

2.1.服务拆分原则

这里我总结了微服务拆分时的几个原则：

不同微服务，不要重复开发相同业务

微服务数据独立，不要访问其它微服务的数据库

微服务可以将自己的业务暴露为接口，供其它微服务调用

assets/image-20210713210800950.png

2.2.服务拆分示例

以课前资料中的微服务cloud-demo为例，其结构如下：

assets/image-20210713211009593.png

cloud-demo：父工程，管理依赖

order-service：订单微服务，负责订单相关业务

user-service：用户微服务，负责用户相关业务

要求：

订单微服务和用户微服务都必须有各自的数据库，相互独立

订单服务和用户服务都对外暴露Restful的接口

订单服务如果需要查询用户信息，只能调用用户服务的Restful接口，不能查询用户数据库

2.2.1.导入Sql语句

首先，将课前资料提供的

assets/image-20210713211417049.png

cloud-user表中初始数据如下：

assets/image-20210713211550169.png

cloud-order表中初始数据如下：

assets/image-20210713211657319.png

cloud-order表中持有cloud-user表中的id字段。

2.2.2.导入demo工程

用IDEA导入课前资料提供的Demo：

assets/image-20210713211814094.png

项目结构如下：

assets/image-20210713212656887.png

导入后，会在IDEA右下角出现弹窗：

assets/image-20210713212349272.png

点击弹窗，然后按下图选择：

assets/image-20210713212336185.png

会出现这样的菜单：

assets/image-20210713212513324.png

配置下项目使用的JDK：

assets/image-20210713220736408.png

2.3.实现远程调用案例

在order-service服务中，有一个根据id查询订单的接口：

assets/image-20210713212749575.png

根据id查询订单，返回值是Order对象，如图：

assets/image-20210713212901725.png

其中的user为null

在user-service中有一个根据id查询用户的接口：

assets/image-20210713213146089.png

查询的结果如图：

assets/image-20210713213213075.png

2.3.1.案例需求：

修改order-service中的根据id查询订单业务，要求在查询订单的同时，根据订单中包含的userId查询出用户信息，一起返回。

assets/image-20210713213312278.png

因此，我们需要在order-service中向user-service发起一个http的请求，调用http://localhost:8081/user/{userId}这个接口。

大概的步骤是这样的：

注册一个RestTemplate的实例到Spring容器

修改order-service服务中的OrderService类中的queryOrderById方法，根据Order对象中的userId查询User

将查询的User填充到Order对象，一起返回

2.3.2.注册RestTemplate

首先，我们在order-service服务中的OrderApplication启动类中，注册RestTemplate实例：

j

import org.mybatis.spring.annotation.MapperScan; import org.springframework.boot.SpringApplication; import org.springframework.boot.autoconfigure.SpringBootApplication; import org.springframework.context.annotation.Bean; import org.springframework.web.client.RestTemplate;

@MapperScan("cn.itcast.order.mapper") @SpringBootApplication public class OrderApplication {

public static void main(String[] args) { SpringApplication.run(OrderApplication.class, args); } @Bean public RestTemplate restTemplate() { return new RestTemplate(); }

}

2.3.3.实现远程调用

修改order-service服务中的cn.itcast.order.service包下的OrderService类中的queryOrderById方法：

assets/image-20210713213959569.png

2.4.提供者与消费者

在服务调用关系中，会有两个不同的角色：

服务提供者

一

服务消费者

一

assets/image-20210713214404481.png

但是，服务提供者与服务消费者的角色并不是绝对的，而是相对于业务而言。
