AC+FITAP组网配置思维导图

免费下载

免费使用文件

U195058357

浏览量：82

2025-04-03 20:26:34

已被使用10次

查看详情

网络规划，交换机配置，AC配置相关内容讲解

树图思维导图提供 AC+FITAP组网配置在线思维导图免费制作，点击“编辑”按钮，可对 AC+FITAP组网配置进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d26ac678303a4fd600cdb56fc149458f

组网配置交换机网络规划

举报/反馈

思维导图大纲

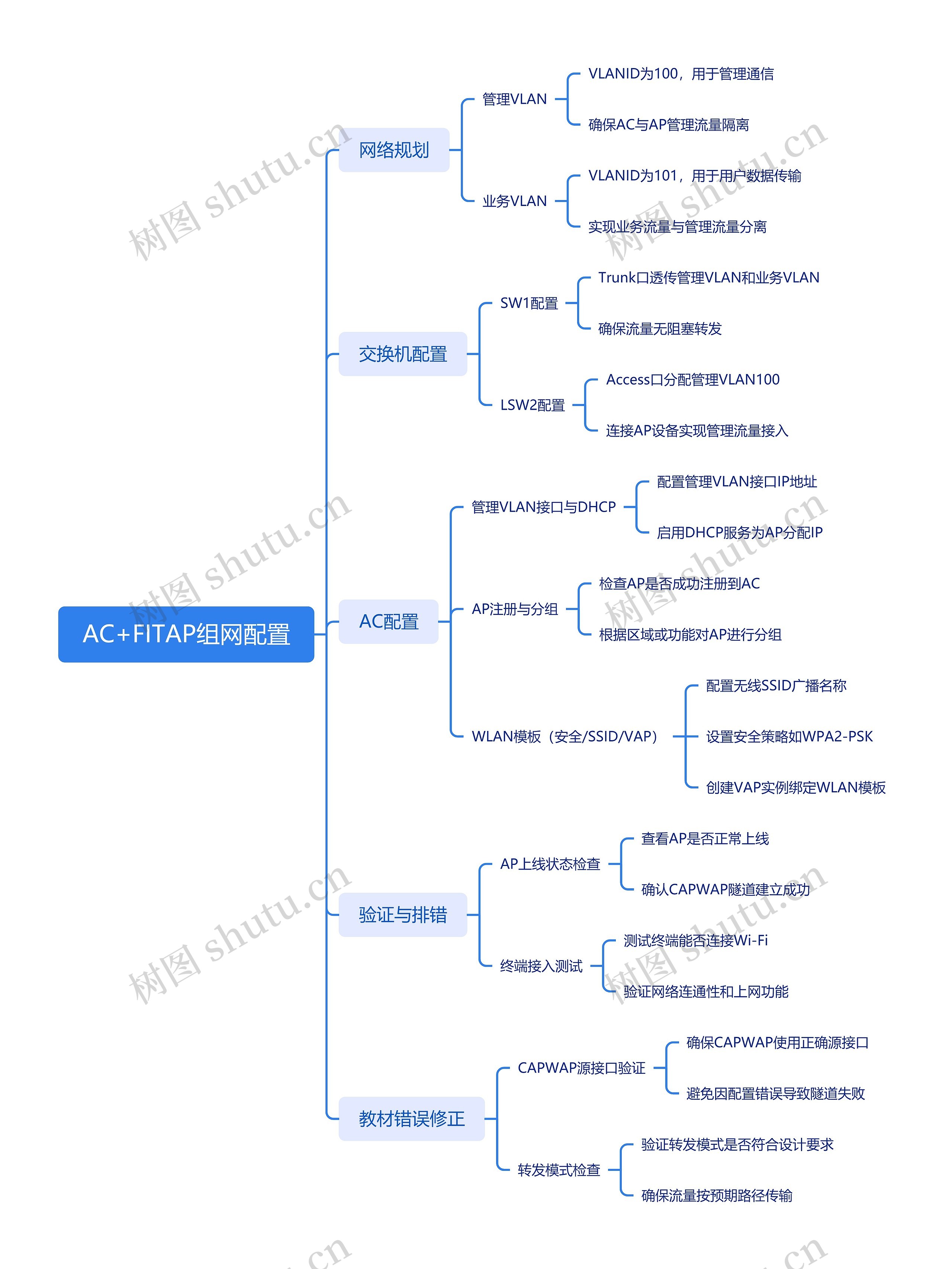

AC+FITAP组网配置思维导图模板大纲

网络规划

管理VLAN

VLANID为100，用于管理通信

确保AC与AP管理流量隔离

业务VLAN

VLANID为101，用于用户数据传输

实现业务流量与管理流量分离

交换机配置

SW1配置

Trunk口透传管理VLAN和业务VLAN

确保流量无阻塞转发

LSW2配置

Access口分配管理VLAN100

连接AP设备实现管理流量接入

AC配置

管理VLAN接口与DHCP

配置管理VLAN接口IP地址

启用DHCP服务为AP分配IP

AP注册与分组

检查AP是否成功注册到AC

根据区域或功能对AP进行分组

WLAN模板（安全/SSID/VAP）

配置无线SSID广播名称

设置安全策略如WPA2-PSK

创建VAP实例绑定WLAN模板

验证与排错

AP上线状态检查

查看AP是否正常上线

确认CAPWAP隧道建立成功

终端接入测试

测试终端能否连接Wi-Fi

验证网络连通性和上网功能

教材错误修正

CAPWAP源接口验证

确保CAPWAP使用正确源接口

避免因配置错误导致隧道失败

转发模式检查

验证转发模式是否符合设计要求

确保流量按预期路径传输
