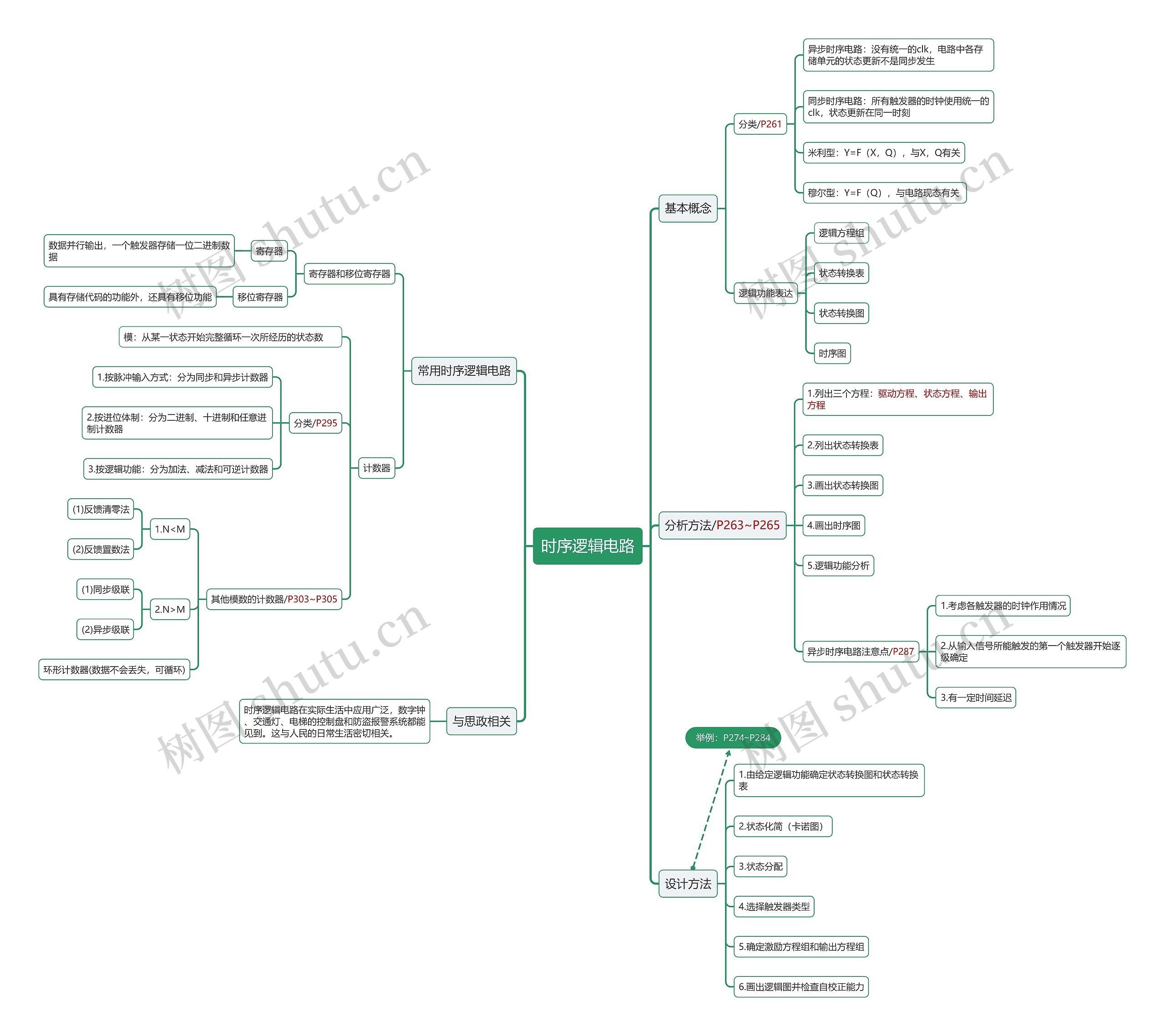

时序逻辑电路

树图思维导图提供 时序逻辑电路 在线思维导图免费制作,点击“编辑”按钮,可对 时序逻辑电路  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:160fd34c497d0fb01475bd91ddb19665

思维导图大纲

时序逻辑电路思维导图模板大纲

基本概念

分类/P261

异步时序电路:没有统一的clk,电路中各存储单元的状态更新不是同步发生

同步时序电路:所有触发器的时钟使用统一的clk,状态更新在同一时刻

米利型:Y=F(X,Q),与X,Q有关

穆尔型:Y=F(Q),与电路现态有关

逻辑功能表达

逻辑方程组

状态转换表

状态转换图

时序图

常用时序逻辑电路

寄存器和移位寄存器

寄存器

数据并行输出,一个触发器存储一位二进制数据

移位寄存器

具有存储代码的功能外,还具有移位功能

计数器

模:从某一状态开始完整循环一次所经历的状态数

分类/P295

1.按脉冲输入方式:分为同步和异步计数器

2.按进位体制:分为二进制、十进制和任意进制计数器

3.按逻辑功能:分为加法、减法和可逆计数器

其他模数的计数器/P303~P305

1.N<M

(1)反馈清零法

(2)反馈置数法

2.N>M

(1)同步级联

(2)异步级联

环形计数器(数据不会丢失,可循环)

分析方法/P263~P265

1.列出三个方程:驱动方程、状态方程、输出方程

2.列出状态转换表

3.画出状态转换图

4.画出时序图

5.逻辑功能分析

异步时序电路注意点/P287

1.考虑各触发器的时钟作用情况

2.从输入信号所能触发的第一个触发器开始逐级确定

3.有一定时间延迟

与思政相关

时序逻辑电路在实际生活中应用广泛,数字钟、交通灯、电梯的控制盘和防盗报警系统都能见到。这与人民的日常生活密切相关。

设计方法

1.由给定逻辑功能确定状态转换图和状态转换表

2.状态化简(卡诺图)

3.状态分配

4.选择触发器类型

5.确定激励方程组和输出方程组

6.画出逻辑图并检查自校正能力

举例:P274~P284思维导图模板大纲
