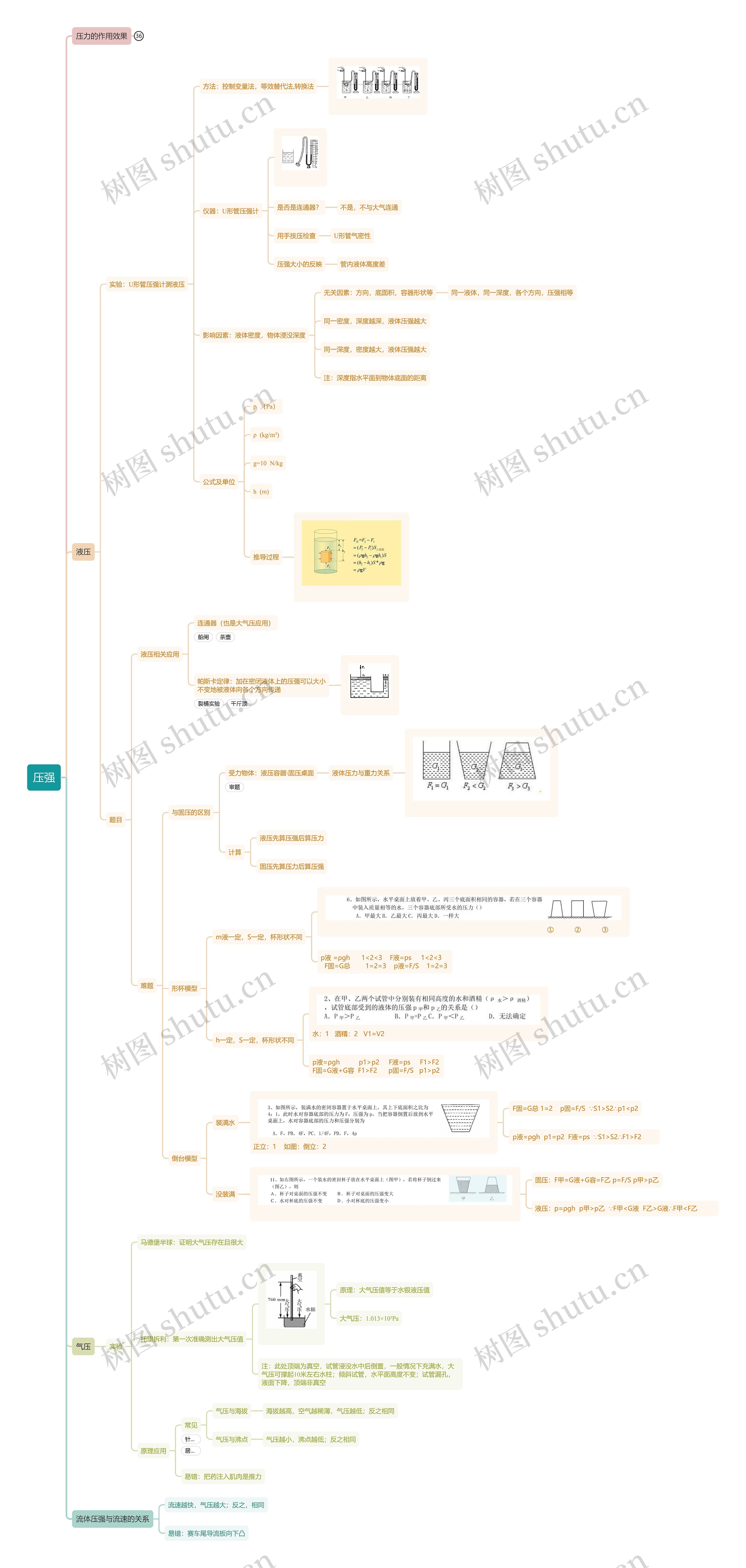

压强思维导图
关于压强的知识
树图思维导图提供 压强 在线思维导图免费制作，点击“编辑”按钮，可对 压强 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2292c0fbbab3effca108e68c31a8e3a5
思维导图大纲
压强思维导图模板大纲
压力的作用效果
压力
定义：垂直作用在物体表面上的力
作图
作用点：接触面上的点
规范：垂直符号，箭头，符号及力的大小
压力和重力
区别：压力和重力是不同的两类力，压力是弹力，重力是地球吸引而产生的力；压力垂直于接触面，重力始终竖直向下
联系：压力可以由重力引起
压力重力不一定总是相等的
实验：压力作用效果与哪些因素有关
方法：控制变量法，转换法
转换法：将压力作用效果转换为海绵形变程度，不同物理量的相互显映（与等效替代区别）
因素：受力面积，压力大小
结论
压力一定时，受力面积越小，压力作用效果越明显
受力面积一定时，压力越大，压力作用效果越明显
压强
定义：压力与受力面积的比，即单位面积上所受压力的作用效果
符号及其单位
压强：p (Pa)
压力：F （N)
受力面积：S （m^2)
公式：p=S\F
压强的增大与减小
增大受力面积，减小压强
增大压力，增大压强
题目
叠块模型
甲
FA=GA pA=FA/SA FB=GA+GB pB=(GA+GB)/SB
乙
FA=GA+GB pA=(GA+GB)/SA FB=GB pB=FB/SA
切割模型
液压
实验：U形管压强计测液压
方法：控制变量法，等效替代法,转换法
仪器：U形管压强计
是否是连通器？
不是，不与大气连通
用手按压检查
U形管气密性
压强大小的反映
管内液体高度差
影响因素：液体密度，物体浸没深度
无关因素：方向，底面积，容器形状等
同一液体，同一深度，各个方向，压强相等
同一密度，深度越深，液体压强越大
同一深度，密度越大，液体压强越大
注：深度指水平面到物体底面的距离
公式及单位
p （Pa）
ρ (kg/m³)
g=10 N/kg
h (m)
推导过程
题目
液压相关应用
连通器（也是大气压应用）
帕斯卡定律：加在密闭液体上的压强可以大小不变地被液体向各个方向传递
难题
与固压的区别
受力物体：液压容器\固压桌面
液体压力与重力关系
计算
液压先算压强后算压力
固压先算压力后算压强
形杯模型
m液一定，S一定，杯形状不同
① ② ③
p液 =ρgh 1<2<3 F液=ps 1<2<3 F固=G总 1=2=3 p液=F/S 1=2=3
h一定，S一定，杯形状不同
水：1 酒精：2 V1=V2
p液=ρgh p1>p2 F液=ps F1>F2F固=G液+G容 F1>F2 p固=F/S p1>p2
倒台模型
装满水
正立：1 如图：倒立：2
F固=G总 1=2 p固=F/S ∵S1>S2∴p1<p2
p液=ρgh p1=p2 F液=ps ∵S1>S2∴F1>F2
没装满
固压：F甲=G液+G容=F乙 p=F/S p甲>p乙
液压：p=ρgh p甲>p乙 ∵F甲<G液 F乙>G液∴F甲<F乙
气压
实验
马德堡半球：证明大气压存在且很大
托里拆利：第一次准确测出大气压值
原理：大气压值等于水银液压值
大气压：1.013×10⁵Pa
注：此处顶端为真空，试管浸没水中后倒置，一般情况下充满水，大气压可撑起10米左右水柱；倾斜试管，水平面高度不变；试管漏孔，液面下降，顶端非真空
原理应用
常见
气压与海拔
海拔越高，空气越稀薄，气压越低；反之相同
气压与沸点
气压越小，沸点越低；反之相同
易错：把药注入肌肉是推力
流体压强与流速的关系
流速越快，气压越大；反之，相同
易错：赛车尾导流板向下凸
注：两个变量都要交代（实验题，简答题）思维导图模板大纲
相关思维导图模板

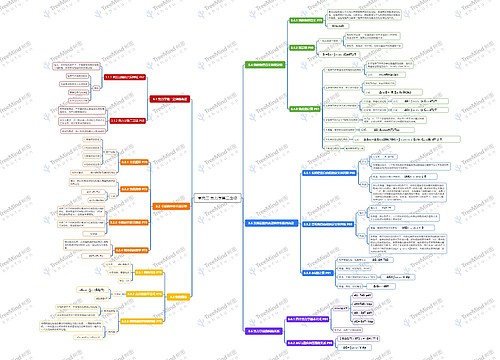

树图思维导图提供 单元三 热力学第二定律 在线思维导图免费制作，点击“编辑”按钮，可对 单元三 热力学第二定律 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：ec86d8bbf71447fd5cd3d5f22d013733

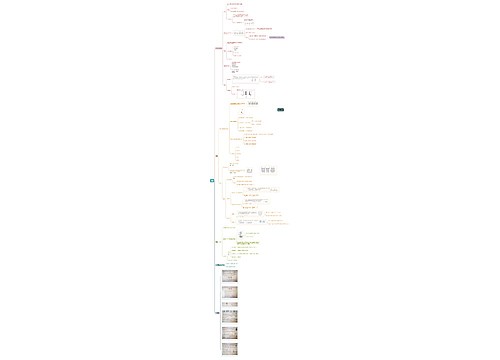

树图思维导图提供 压强 在线思维导图免费制作，点击“编辑”按钮，可对 压强 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：ced000efa0cabc358c9886c26c9757c9
