思维导图大纲

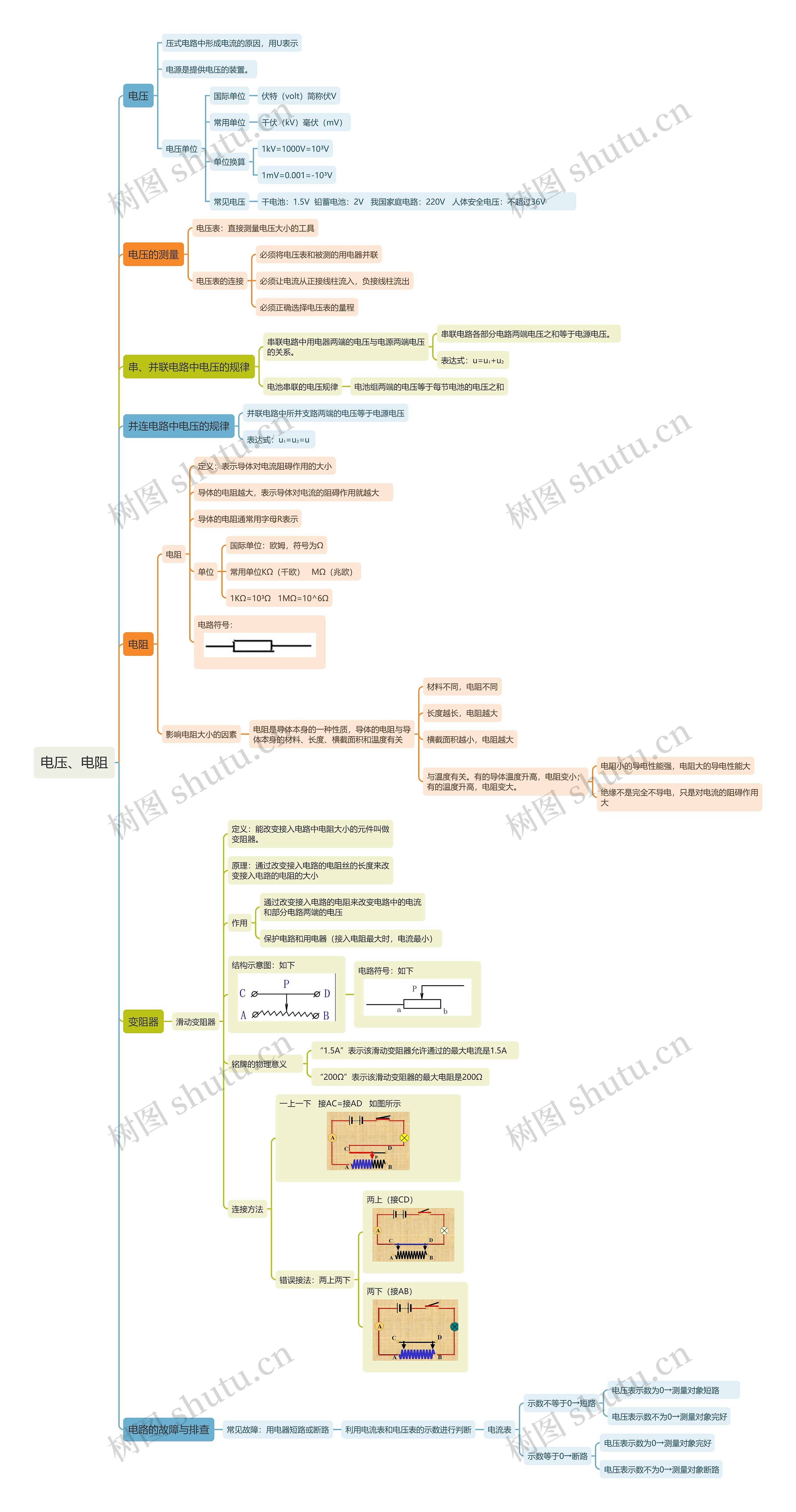

电压、电阻思维导图模板大纲

电压

压式电路中形成电流的原因,用U表示

电源是提供电压的装置。

电压单位

国际单位

伏特(volt)简称伏V

常用单位

千伏(kV)毫伏(mV)

单位换算

1kV=1000V=10³V

1mV=0.001=-10³V

常见电压

干电池:1.5V 铅蓄电池:2V 我国家庭电路:220V 人体安全电压:不超过36V

电压的测量

电压表:直接测量电压大小的工具

电压表的连接

必须将电压表和被测的用电器并联

必须让电流从正接线柱流入,负接线柱流出

必须正确选择电压表的量程

串、并联电路中电压的规律

串联电路中用电器两端的电压与电源两端电压的关系。

串联电路各部分电路两端电压之和等于电源电压。

表达式:u=u₁+u₂

电池串联的电压规律

电池组两端的电压等于每节电池的电压之和

并连电路中电压的规律

并联电路中所并支路两端的电压等于电源电压

表达式:u₁=u₂=u

电阻

电阻

定义:表示导体对电流阻碍作用的大小

导体的电阻越大,表示导体对电流的阻碍作用就越大

导体的电阻通常用字母R表示

单位

国际单位:欧姆,符号为Ω

常用单位KΩ(千欧) MΩ(兆欧)

1KΩ=10³Ω 1MΩ=10^6Ω

电路符号:

影响电阻大小的因素

电阻是导体本身的一种性质,导体的电阻与导体本身的材料、长度、横截面积和温度有关

材料不同,电阻不同

长度越长,电阻越大

横截面积越小,电阻越大

与温度有关。有的导体温度升高,电阻变小;有的温度升高,电阻变大。

电阻小的导电性能强,电阻大的导电性能大

绝缘不是完全不导电,只是对电流的阻碍作用大

变阻器

滑动变阻器

定义:能改变接入电路中电阻大小的元件叫做变阻器。

原理:通过改变接入电路的电阻丝的长度来改变接入电路的电阻的大小

作用

通过改变接入电路的电阻来改变电路中的电流和部分电路两端的电压

保护电路和用电器(接入电阻最大时,电流最小)

结构示意图:如下

电路符号:如下

铭牌的物理意义

“1.5A”表示该滑动变阻器允许通过的最大电流是1.5A

“200Ω”表示该滑动变阻器的最大电阻是200Ω

连接方法

一上一下 接AC=接AD 如图所示

错误接法:两上两下

两上(接CD)

两下(接AB)

电路的故障与排查

常见故障:用电器短路或断路

利用电流表和电压表的示数进行判断

电流表

示数不等于0→短路

电压表示数为0→测量对象短路

电压表示数不为0→测量对象完好

示数等于0→断路

电压表示数为0→测量对象完好

电压表示数不为0→测量对象断路
