广西勘察系统更新过后,外业操作与旧系统相比有许多变化,此思维导图将新旧系统的操作讲述清楚

树图思维导图提供 广西勘察新APP使用导图 在线思维导图免费制作,点击“编辑”按钮,可对 广西勘察新APP使用导图  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:02b100de6498db09834cca2ea8de77ac

思维导图大纲

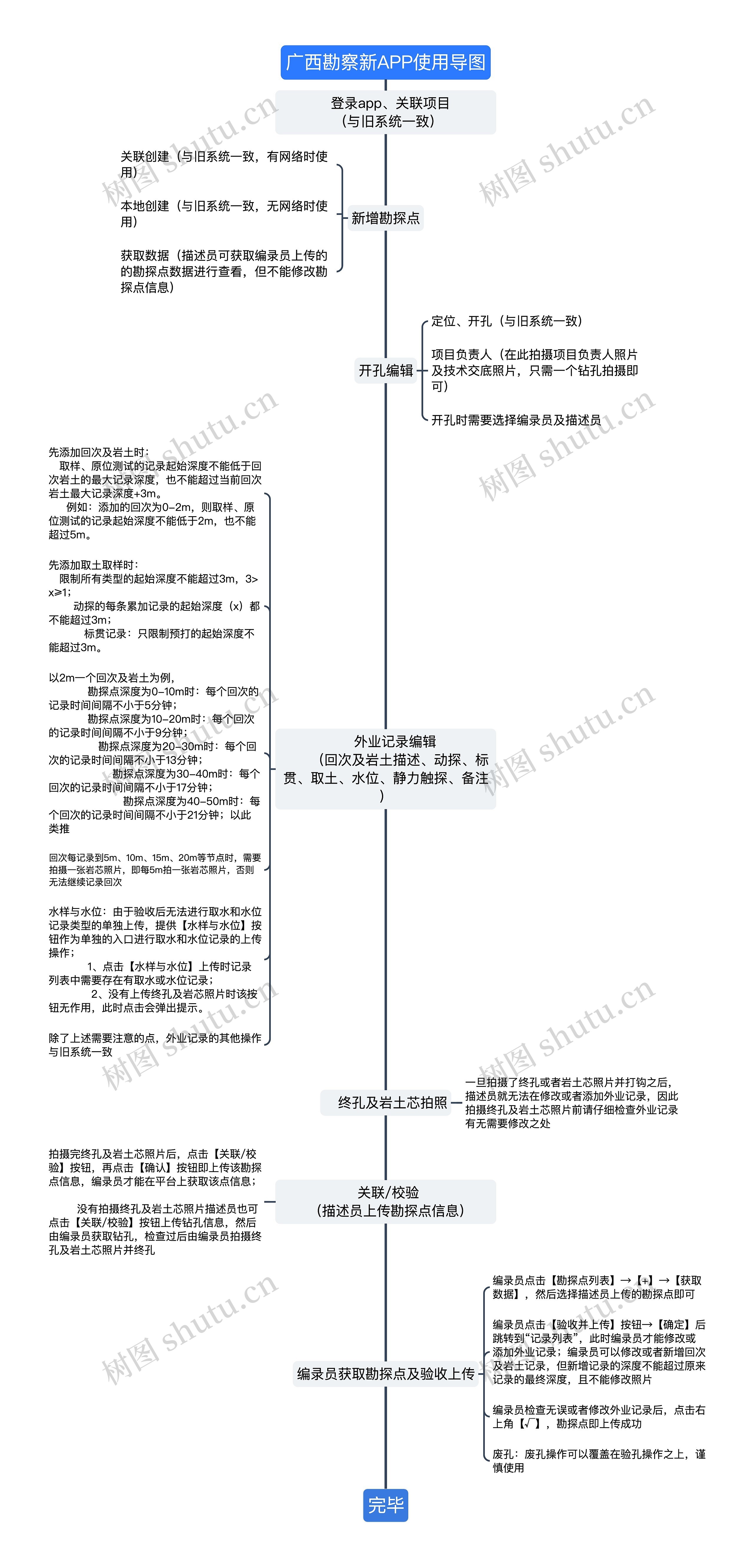

广西勘察新APP使用导图思维导图模板大纲

 登录app、关联项目 (与旧系统一致)

新增勘探点

关联创建(与旧系统一致,有网络时使用)

本地创建(与旧系统一致,无网络时使用)

获取数据(描述员可获取编录员上传的的勘探点数据进行查看,但不能修改勘探点信息)

开孔编辑

定位、开孔(与旧系统一致)

项目负责人(在此拍摄项目负责人照片及技术交底照片,只需一个钻孔拍摄即可)

开孔时需要选择编录员及描述员

 外业记录编辑 (回次及岩土描述、动探、标贯、取土、水位、静力触探、备注)

先添加回次及岩土时: 取样、原位测试的记录起始深度不能低于回次岩土的最大记录深度,也不能超过当前回次岩土最大记录深度+3m。 例如:添加的回次为0-2m,则取样、原位测试的记录起始深度不能低于2m,也不能超过5m。

先添加取土取样时: 限制所有类型的起始深度不能超过3m,3>x≥1; 动探的每条累加记录的起始深度(x)都不能超过3m; 标贯记录:只限制预打的起始深度不能超过3m。

以2m一个回次及岩土为例, 勘探点深度为0-10m时:每个回次的记录时间间隔不小于5分钟; 勘探点深度为10-20m时:每个回次的记录时间间隔不小于9分钟; 勘探点深度为20-30m时:每个回次的记录时间间隔不小于13分钟; 勘探点深度为30-40m时:每个回次的记录时间间隔不小于17分钟; 勘探点深度为40-50m时:每个回次的记录时间间隔不小于21分钟;以此类推

回次每记录到5m、10m、15m、20m等节点时,需要拍摄一张岩芯照片,即每5m拍一张岩芯照片,否则无法继续记录回次

水样与水位:由于验收后无法进行取水和水位记录类型的单独上传,提供【水样与水位】按钮作为单独的入口进行取水和水位记录的上传操作; 1、点击【水样与水位】上传时记录列表中需要存在有取水或水位记录; 2、没有上传终孔及岩芯照片时该按钮无作用,此时点击会弹出提示。

除了上述需要注意的点,外业记录的其他操作与旧系统一致

终孔及岩土芯拍照

一旦拍摄了终孔或者岩土芯照片并打钩之后,描述员就无法在修改或者添加外业记录,因此拍摄终孔及岩土芯照片前请仔细检查外业记录有无需要修改之处

关联/校验 (描述员上传勘探点信息)

拍摄完终孔及岩土芯照片后,点击【关联/校验】按钮,再点击【确认】按钮即上传该勘探点信息,编录员才能在平台上获取该点信息; 没有拍摄终孔及岩土芯照片描述员也可点击【关联/校验】按钮上传钻孔信息,然后由编录员获取钻孔,检查过后由编录员拍摄终孔及岩土芯照片并终孔

编录员获取勘探点及验收上传

编录员点击【勘探点列表】→【+】→【获取数据】,然后选择描述员上传的勘探点即可

编录员点击【验收并上传】按钮→【确定】后跳转到“记录列表”,此时编录员才能修改或添加外业记录;编录员可以修改或者新增回次及岩土记录,但新增记录的深度不能超过原来记录的最终深度,且不能修改照片

编录员检查无误或者修改外业记录后,点击右上角【√】,勘探点即上传成功

废孔:废孔操作可以覆盖在验孔操作之上,谨慎使用

完毕
