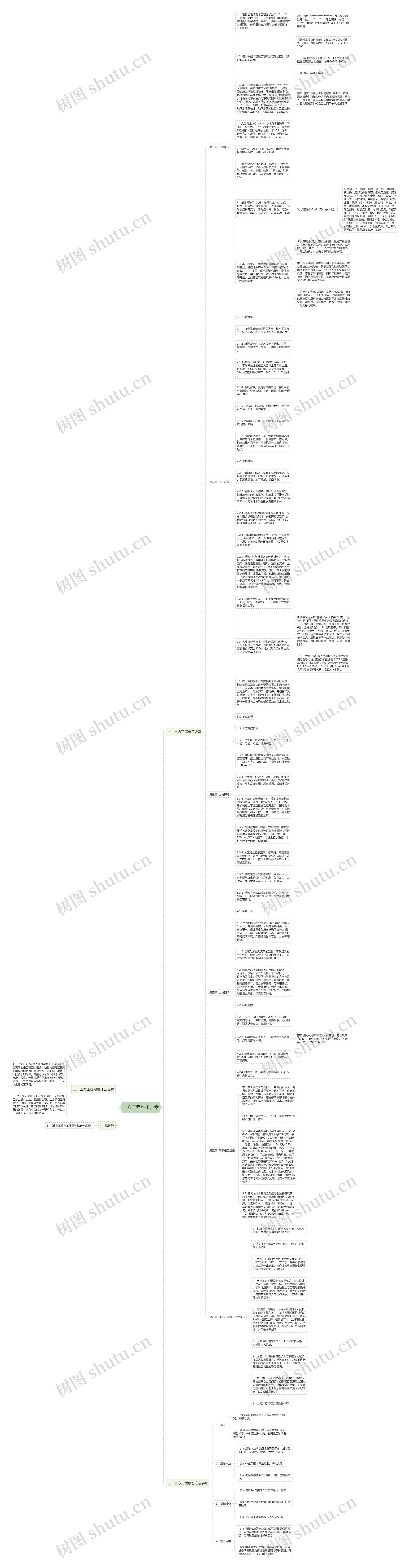

土方工程施工方案思维导图

1.1  项目建设情况本工程为长沙市**********一期第二标段工程，形式为联体别墅建筑群，结构类型框架结构，基础分天然基础和夯扩桩基础两类，建筑层数三/四层，总建筑面积81000余平米。

1.2  编制依据《建设工程项目管理规范》（GB/T50326-2001）

1.3  本工程地质情况拟建场地位于**********大道南侧，离长沙市市区约30公里。工程周围的施工环境相对较好，属于山坡丘陵地带，场地内地形高程变化不大，周边无已建建筑物。场地内地下水主要为下伏第四系冲洪积细砂○7层中潜水，水量不大，地下水稳定水位3.00～16.80m，相当于标高47.46～57.55m，地下水埋藏较深。地下水质对砼结构及砼结构中的钢筋不具腐蚀性，对基础施工影响较小。

1、人工填土（Qml）○1（○1为地层编号，下同）：褐红色，主要由粉质粘土组成，局部底部含植物根茎，硬杂质含量大于30%，为新近土方开挖堆填，密实度不均匀，结构松散。主要分布于填方区，厚度0.30～9.20m.

2、耕土层（Qpd）○2：褐灰色，由粘性土夹植物根茎组成。层厚0.20～1.20m.

3、第四系新近冲积（Qal）粘土○3：褐灰色，无摇震反应，光泽反应稍有光滑，干强度中等，任性中等，稍湿，软塑-可塑状态。仅原场地地势较低处钻孔遇见此层，层厚0.90～2.30m.

4、第四系坡积（Qdl）粉质粘土○4：棕红、棕黄、棕褐色，含少量砂砾，无摇震反应，光泽反应稍有光滑，干强度中等，稍湿，可塑-硬塑状态。部分钻孔遇此层，层厚0.90～4.20m.

1.4  本工程土方工程特点拟建建筑物，设有架空层，基础埋深约-2.10m，现实际挖深约在1.2～1.7m不等。由于本场地局部为素填土①等软弱土层厚度较大，致使局部基坑需进行深开挖，当拟建建筑物基坑深-2.1m时，边坡的土层素填土

2.1  技术准备

2.1.1  检查图纸和资料是否齐全。核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾

2.1.2  掌握设计内容及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求。

2.1.3  熟悉土层地质、水文勘察资料。无地下水，平均开挖深度在工人回填土层和耕土层，密实度不均匀，结构松散，硬杂质含量大于30%，确定放坡系数在1：0.75～1：1.25之间。

2.1.4  图纸会审，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸之间有无错误和冲突。

2.1.5  研究好开挖程序，明确各专业工序的配合关系、施工工期的要求。

2.1.6  编制施工方案，并向参加施工人员层层进行技术交底。

2.1.7  确定开挖顺序，本工程因为别墅建筑群，单栋的挖土方量不大，但分部广、栋号多，挖土路线不为固定，根据栋号开工顺序而定，每开挖一栋基坑土方均全部运至业主指定卸土地点。

2.2  现场准备

2.2.1  查勘施工现场，摸清工程场地情况，包括施工场地地形、地貌、地质水文、运输道路、邻近建筑物、地下管线、防空洞等。

2.2.2  清除现场障碍物，做好排水降水设施，做好地表水的排放工作。地表水才用排水明沟，排水沟靠现场地形情况起坡，最小坡度不小于2‰。坑内排水设置排水沟和集水井。

2.2.3  根基业主提供的控制坐标和水准点，按总平面要求引测到现场，并避开拟建建筑物、构筑物及机械必须的运行的线路，并作保护。现场地整平设10m×10m方格网。

2.2.4  修建临时设置和道路，道路。支干道宽4m，路基夯实，300～500厚砖渣（或毛石）垫层，铺垫100厚碎石稳定层，100厚C15混凝土路面。

2.2.5  基坑、边坡堆置各类建筑材料的，应按规定距离堆置。各类施工机械距基坑、边坡的距离，根据设备重量、基坑、边坡的支护、土质情况确定，并不得小于2m.对建筑物应做定位轴线的控制测量和校核；进行土方工程的测量定位放线，设置龙门板、放出基坑挖土灰线、上部边线和底部边线和水准标志。龙门板桩一般应离开坑缘1.5～2.0m，以利保存，灰线、标高、轴线应进行复核无误后，方可进行场地整平和基坑开挖。

2.2.6  确定运土路线，由业主卸土地点为六区（A段）南面一待填方处，工程富裕土方全部运到指定位置。

2.3  人员机械准备本工程挖土采用机械与人工挖土相结合的方法，基坑开挖机械首先挖至基底设计标高上300mm处，剩余部分再由人工挖至设计基底标高。

3.1  挖土路线根据业主提供卸土地点拟确定挖土机挖土路线由建筑群的位置由北向南依次开挖。但因本工程因为别墅建筑群，单栋的挖土方量不大，但分部广、栋号多，有桩基和天然基础不同类型，挖土时间均不能保证流水施工，固具体开挖顺序由栋号开工顺序而定，每开挖一栋基坑土方均全部运至业主指定卸土地点。

3.2  挖土流程

3.3  土方开挖步骤

3.3.1  挖土前，应做到场地“三通一平”，即水通、电通、路通，场地平整；

3.3.2  基坑开挖应遵循先深后浅或同时进行的施工程序，挖土应自上而下分层进行，本工程开挖深度不大，采用一次开挖直基底设计标高上300mm处。

3.3.3  挖土前，根据业主提供的场地内地质勘察和场地地面原管线分布图，确切了解哪些是废弃，哪些是在使用，划出标识，或做好相关保护。

3.3.4  施工时由于基础不深，按地基基坑挖土的规定要求，留设300mm厚人工挖土。须注意机械挖土不能超挖扰动原有土质，因此要求施工测量人员必须时刻注意测量高度，正确指导挖机挖土和人工挖土。如不慎超挖，对超挖部分用砂石极配或混凝土填。

3.3.5  对测量放线，即在土方开挖前，按放线要求将各测量控制点按外延法将测量控点延伸至车辆运输不能损坏的地方，自制木桩500～800mm长钉入地面下，木桩上钉小铁钉，木桩用混凝土固定并做好保护。

3.3.6  人工挖土检底至设计标高时，需要测量员全程跟踪，并用400mm长竹签按每1.5～2m左右钉设一个，竹签上端标高作为垫层上表面标高控制。

3.3.7  基坑内挖土全部结束时，每隔2～4小时监测基坑土是否有上涌现象，如有发生，及时与公司技术科或与甲方、设计院联系。

3.3.8  基坑挖土完成后及时请监理、甲方、地勘院、设计院对基坑进行验槽，做好基坑验槽的工程资料。

4.1  回填工艺

4.1.1土方回填应分层进行，每层厚度不超过250mm，并逐层夯实。回填的填料种类、密实度要求、虚铺厚度和压实遍数等应符合设计要求；施工前，应做好水平标志，以控制回填的高度或厚度。严格控制材料容重、含水率等指标。

4.1.2  回填时加强对天气的监测，了解当天的天气预报，做到雨天停止室外回填施工，并采取相应措施对受潮回填土层进行处理。

4.2  回填土质回填前需找好土源，对淤泥、腐殖土、耕植土和有机含量大于8%的土，不得作为回填土，回填前检验回填土的含水率是否最优（检验方法为：用手将灰紧捏成团，两指轻捏即碎）。若含水率偏高，可采用翻松、晾晒或均匀掺入干土等措施；若含水率偏低，采用预先洒水润湿等措施。抄好标高，严格控制回填土厚度、标高和平整度。

4.2  回填夯实

4.2.1  人力打夯前将填土初步整平，打夯按一定方向进行，一夯压半夯，夯夯相接，行行相连，两遍纵横交叉，分层夯打。

4.2.2  夯实基槽及地平时，夯实路线由四边开始，然后再夯向中间。

4.2.3  填土厚度为250mm，打夯之间对填土进行初步平整，打夯机依次夯打，均匀分布，不留间隙。

4.2.4  打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉。

本土方工程施工总面积大，单体面积不大，现场勘测在基坑设计标高出并无地下水，但施工临近当地的雨季，所有为了保证基础开挖后下道工序的顺利开展，还是必须做好地表水的排水措施，保证基坑内能够及时排水，阻止地表水留入基坑。

如遇下雨不进行土方开挖作业，待雨停后方可继续进行挖土作业

5.1  基坑外排水在基坑顶部离基坑边1000～2000mm的位置，沿基坑四周用红砖砌筑一条拦水明沟，沟深300～700mm，明沟净宽300mm，用红砖砌筑，两侧沟壁厚为120mm，沟底、沟壁、沟壁顶抹1：2水泥砂浆20mm厚，在基坑四角设置沉沙井，沉沙井内净空为500×500×600mm（长、宽、深），井壁厚度240mm，用红砖砌筑，井内壁及井底用1：2水泥砂浆抹灰20mm厚，井口用木盖板封口。拦水明沟到基坑顶30mm厚1：3水泥砂浆覆盖；明沟以外2m范围内用50mm厚C10细实混凝土随打加浆收光硬化覆盖，减少地表水向边坡土内渗透。拦水沟内地水经沉沙井沉淀后，流入施工场地内的排水明、暗管和新修的施工道路两边的排水沟，再流入市政排污管网。

5.2  基坑内排水基坑全部挖好后沿着基坑底四周砌筑排水沟，够两侧用红砖砌筑120mm厚，沟壁及沟底用1：2水泥砂浆抹灰20mm厚，沟宽300mm，深度300～500mm，在基坑角点设置两个500×500×600mm的集水坑，集水坑用红砖砌筑，坑壁厚120mm，1：2水泥砂浆井底井壁抹灰20mm厚，坑内集水用潜水泵抽入坡顶排水系统。

1、机械开挖土方时，作业人员不得进入机械作业范围内进行清理或找坡作业。

2、施工时应遵循自上而下的开挖顺序，严禁先切除坡脚。

3、土方开挖时项目部应指定专人指挥、监护，如发现可以气味、土方位移、开裂及渗漏时，应立即停止施工，将作业人员撤离作业现场，待险情排除后，方可作业。

4、当地基开挖至设计基底标高后，应由设计、建设、监理、地勘、施工部门共同进行验槽，核对地质资料，检查地基土与工程地质勘探报告、设计图纸要求是否相符，有无破坏原状土结构或发生较大的扰动现象。其方法采用表面检查验槽法。

5、基坑挖土开始时，为保证基坑四周人员及其他杂物不掉入坑内，基坑四周沿围护结构边应设置安全围护架。围护架高度1.20m，每隔2m设一固定立杆，横杆设二排，立杆在做基坑围护结构压顶时，可置入混凝土压顶中。所有围护结构用钢管搭设，钢管外涂红白相间油漆，并用安全网封闭。

6、为方便基坑内操作人员上下和材料运输，应设置上人跑梯。

7、为防止开挖后基坑边坡土方暴露时间过长而塌方或土体破坏。基坑开挖后，应及时进行地下结构和安装工程施工，在施工过程中，应随时检查坑壁的稳定情况。

8、由于本工程基坑并不深，只要挖土按规定放坡是不会出现问题。但我项目部还是会派专人对边坡的稳定性、整体性进行监测，如发现可疑问题，及时上报项目部相关负责人采取措施，以免防止危险。

9、土方开挖工程质量检验标准

（1）须提前查明周边地下设施及管线分布情况，做好记录；

（2）深度超过时须在临边设置防坠落措施及警告标志，并配备监护人员；夜间施工时须设置信号灯；

（1）爆破作业前必须设置明显标志，划定警戒区域，安排专人巡查，杜绝行人通过；

（2）作业范围内严禁吸烟、携带火种；

（3）确保爆破作业人员持证上岗，按规程操作。

（1）坑边1m范围内严禁重车通行、停放；

（2）对悬空设备部件须采取固定措施以防高空坠落；

（3）土方施工须远离高压线路至少2m。

（1）直接接地的电力线路须采用接零保护系统，电气设备的金属外壳须与专用保护零线连接，电气设备须进行保护接零；

（2）电路开关箱中须设置漏电保护器，用电设备须在设备负荷线首端设漏电保护装置，每台设备实行“一机一闸”制度。
