简单介绍建筑学知识悬素结构基本内容
树图思维导图提供 建筑学知识悬素结构思维导图 在线思维导图免费制作，点击“编辑”按钮，可对 建筑学知识悬素结构思维导图 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：3bbe4012e1e1e6a5356c037b2bc2d678

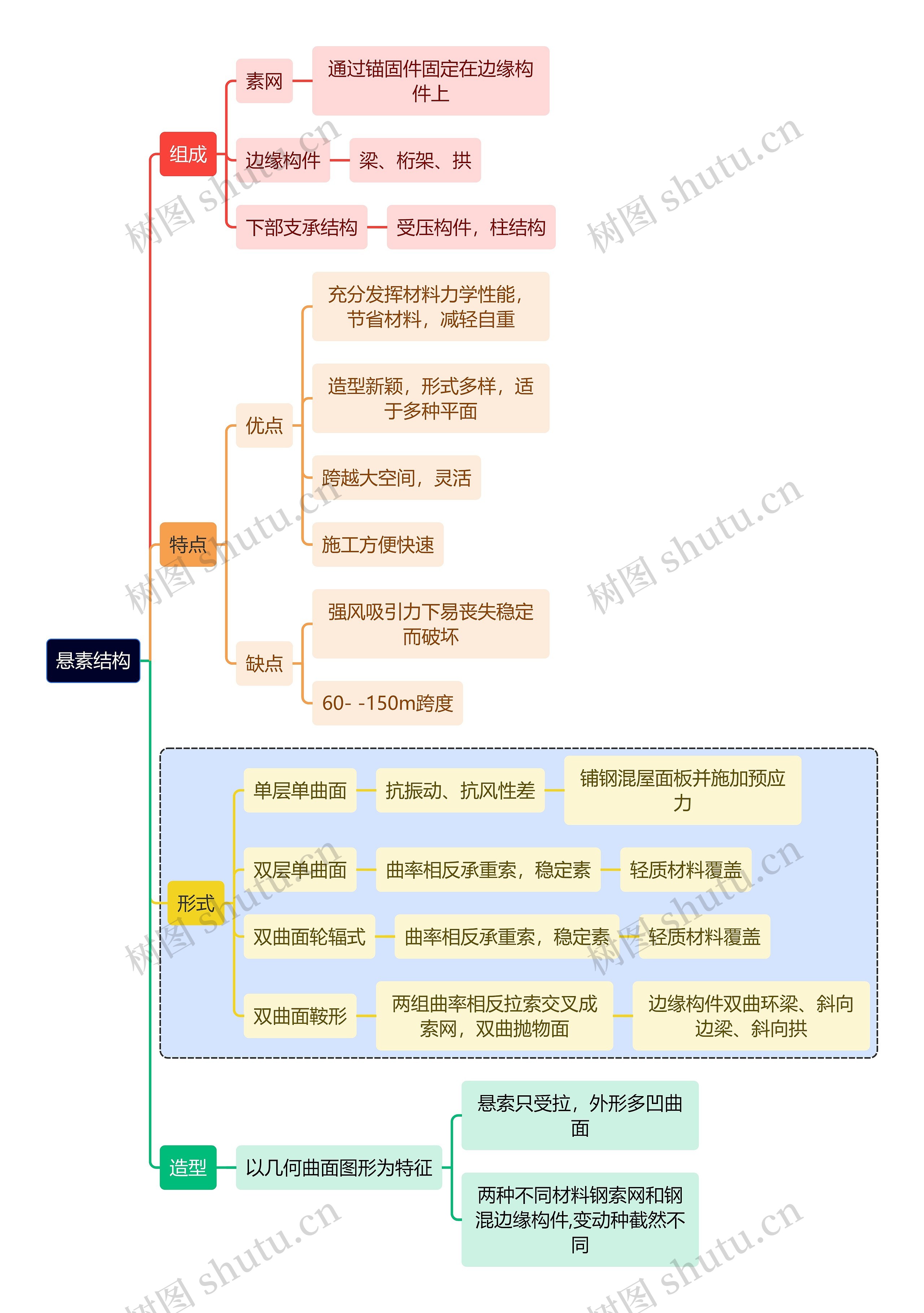

思维导图大纲
悬素结构思维导图模板大纲
组成
素网
通过锚固件固定在边缘构件上
边缘构件
梁、桁架、拱
下部支承结构
受压构件，柱结构
特点
优点
充分发挥材料力学性能，节省材料，减轻自重
造型新颖，形式多样，适于多种平面
跨越大空间，灵活
施工方便快速
缺点
强风吸引力下易丧失稳定而破坏
60- -150m跨度
形式
单层单曲面
抗振动、抗风性差
铺钢混屋面板并施加预应力
双层单曲面
曲率相反承重索，稳定素
轻质材料覆盖
双曲面轮辐式
曲率相反承重索，稳定素
轻质材料覆盖
双曲面鞍形
两组曲率相反拉索交叉成索网，双曲抛物面
边缘构件双曲环梁、斜向边梁、斜向拱
造型
以几何曲面图形为特征
悬索只受拉，外形多凹曲面
两种不同材料钢索网和钢混边缘构件,变动种截然不同
