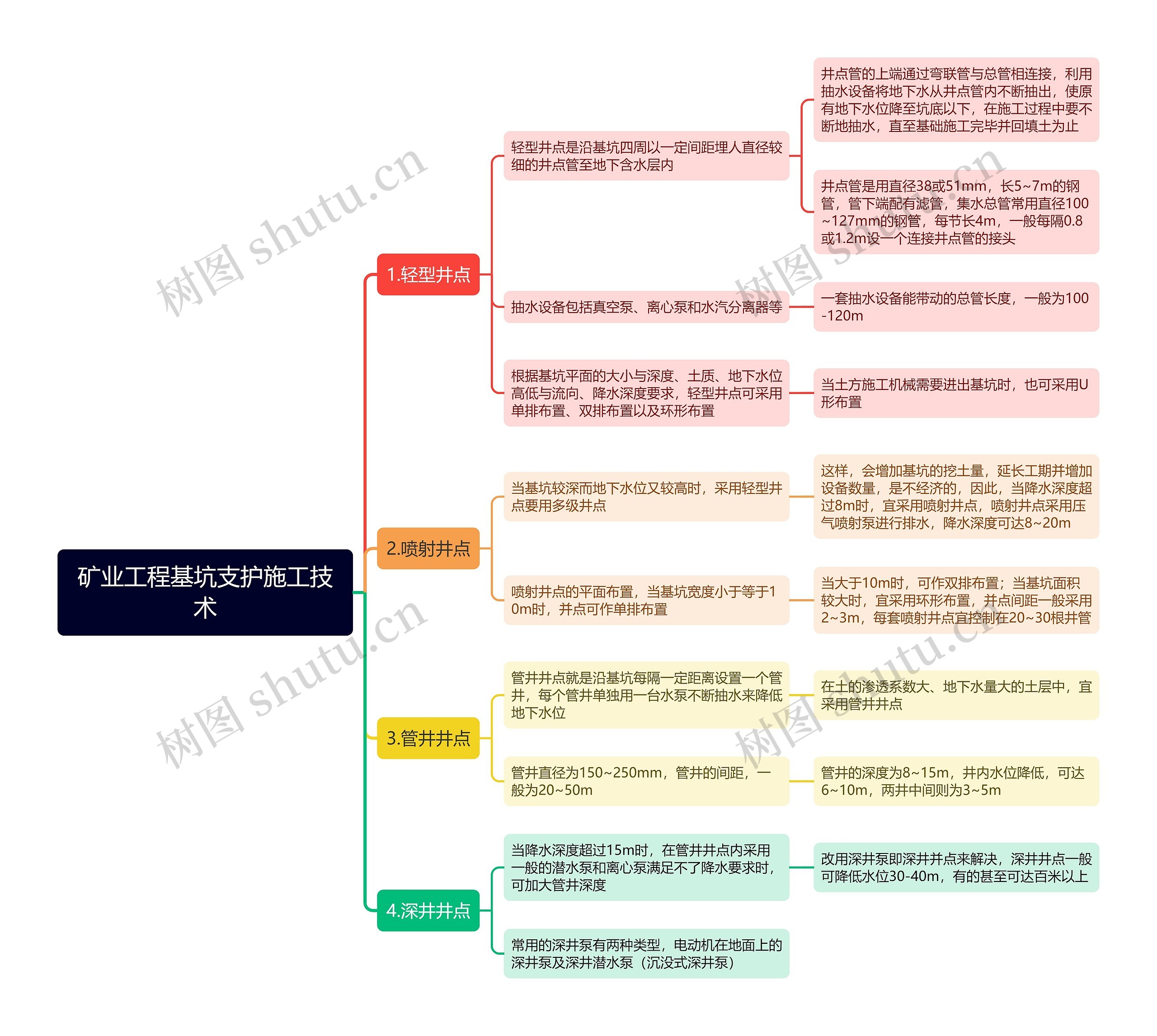

矿业工程基坑支护施工技术思维导图
井点降水法有轻型井点、电渗井点、喷射井点、管井井点及深井井点等，可根据土的渗透系数、降低水位的深度，工程特点及设备条件进行选择。
树图思维导图提供 矿业工程基坑支护施工技术思维导图 在线思维导图免费制作，点击“编辑”按钮，可对 矿业工程基坑支护施工技术思维导图 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：0d2b83997b0d7c1f61f20ac6132fddbd
思维导图大纲
矿业工程基坑支护施工技术思维导图模板大纲
1.轻型井点
轻型井点是沿基坑四周以一定间距埋人直径较细的井点管至地下含水层内
井点管的上端通过弯联管与总管相连接，利用抽水设备将地下水从井点管内不断抽出，使原有地下水位降至坑底以下，在施工过程中要不断地抽水，直至基础施工完毕并回填土为止
井点管是用直径38或51mm，长5~7m的钢管，管下端配有滤管，集水总管常用直径100~127mm的钢管，每节长4m，一般每隔0.8或1.2m设一个连接井点管的接头
抽水设备包括真空泵、离心泵和水汽分离器等
一套抽水设备能带动的总管长度，一般为100-120m
根据基坑平面的大小与深度、土质、地下水位高低与流向、降水深度要求，轻型井点可采用单排布置、双排布置以及环形布置
当土方施工机械需要进出基坑时，也可采用U形布置
2.喷射井点
当基坑较深而地下水位又较高时，采用轻型井点要用多级井点
这样，会增加基坑的挖土量，延长工期并增加设备数量，是不经济的，因此，当降水深度超过8m时，宜采用喷射井点，喷射井点采用压气喷射泵进行排水，降水深度可达8~20m
喷射井点的平面布置，当基坑宽度小于等于10m时，并点可作单排布置
当大于10m时，可作双排布置；当基坑面积较大时，宜采用环形布置，并点间距一般采用2~3m，每套喷射井点宜控制在20~30根井管
3.管井井点
管井井点就是沿基坑每隔一定距离设置一个管井，每个管井单独用一台水泵不断抽水来降低地下水位
在土的渗透系数大、地下水量大的土层中，宜采用管井井点
管井直径为150~250mm，管井的间距，一般为20~50m
管井的深度为8~15m，井内水位降低，可达6~10m，两井中间则为3~5m
4.深井井点
当降水深度超过15m时，在管井井点内采用一般的潜水泵和离心泵满足不了降水要求时，可加大管井深度
改用深井泵即深井并点来解决，深井井点一般可降低水位30-40m，有的甚至可达百米以上
常用的深井泵有两种类型，电动机在地面上的深井泵及深井潜水泵（沉没式深井泵）
