查看详情立井井筒施工作业方式思维导图

立井井筒掘进时,将井筒划分为若干段高,自上而下逐段施工,在同一段高内,按照据,砌先后交替顺序作业称为单行作业。

树图思维导图提供 立井井筒施工作业方式思维导图 在线思维导图免费制作,点击“编辑”按钮,可对 立井井筒施工作业方式思维导图  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:ed1216046b6ecb46fac910b04fd0bd4d

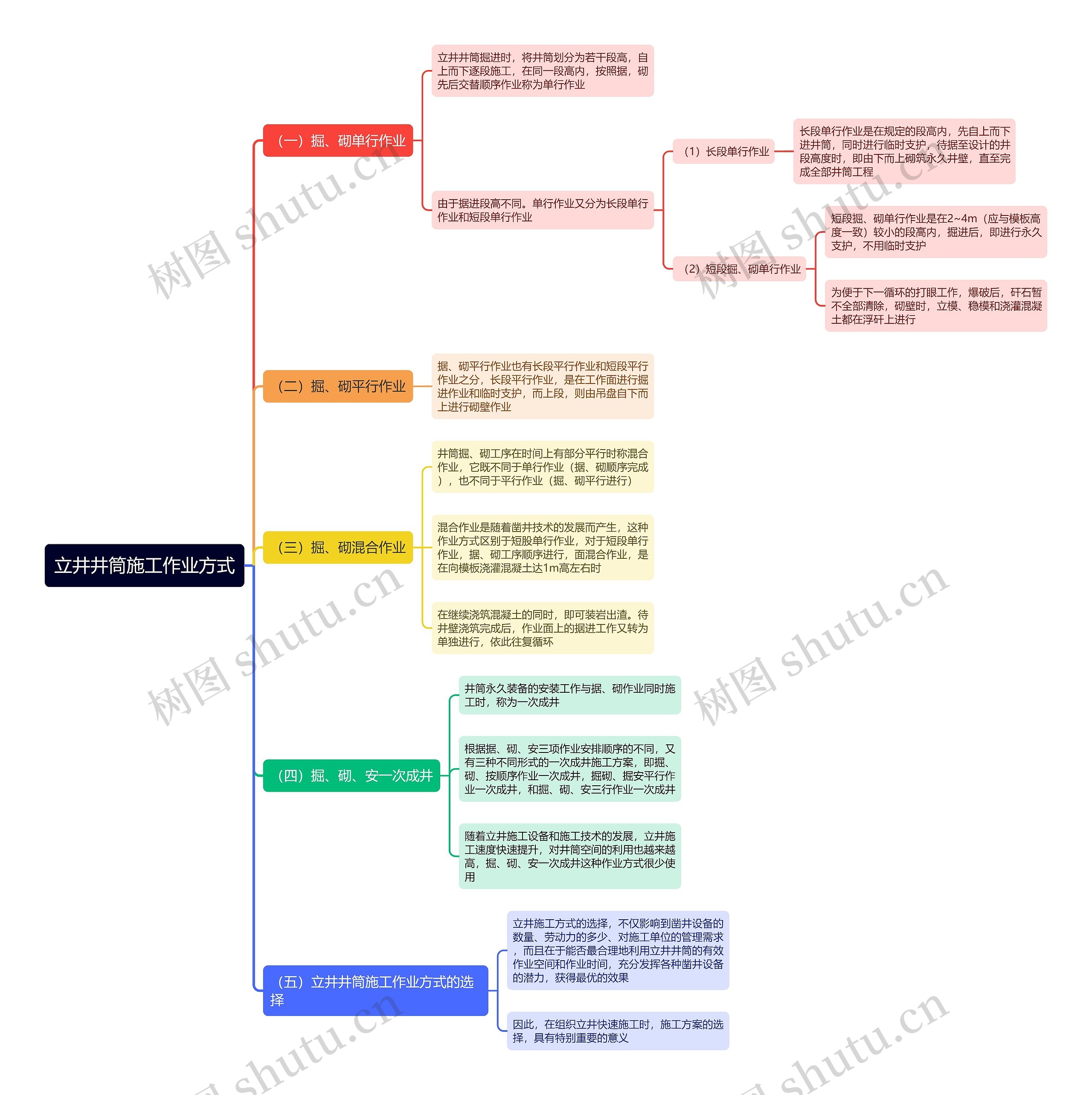

思维导图大纲

立井井筒施工作业方式思维导图模板大纲

(一)掘、砌单行作业

立井井筒掘进时,将井筒划分为若干段高,自上而下逐段施工,在同一段高内,按照据,砌先后交替顺序作业称为单行作业

由于据进段高不同。单行作业又分为长段单行作业和短段单行作业

(1)长段单行作业

长段单行作业是在规定的段高内,先自上而下进井筒,同时进行临时支护,待据至设计的井段高度时,即由下而上砌筑永久井壁,直至完成全部井筒工程

(2)短段掘、砌单行作业

短段掘、砌单行作业是在2~4m(应与模板高度一致)较小的段高内,掘进后,即进行永久支护,不用临时支护

为便于下一循环的打眼工作,爆破后,矸石暂不全部清除,砌壁时,立模、稳模和浇灌混凝土都在浮矸上进行

(二)掘、砌平行作业

据、砌平行作业也有长段平行作业和短段平行作业之分,长段平行作业,是在工作面进行掘进作业和临时支护,而上段,则由吊盘自下而上进行砌壁作业

(三)掘、砌混合作业

井筒掘、砌工序在时间上有部分平行时称混合作业,它既不同于单行作业(据、砌顺序完成),也不同于平行作业(掘、砌平行进行)

混合作业是随着凿井技术的发展而产生,这种作业方式区别于短股单行作业,对于短段单行作业,据、砌工序顺序进行,面混合作业,是在向模板浇灌混凝土达1m高左右时

在继续浇筑混凝土的同时,即可装岩出渣。待井壁浇筑完成后,作业面上的据进工作又转为单独进行,依此往复循环

(四)掘、砌、安一次成井

井筒永久装备的安装工作与据、砌作业同时施工时,称为一次成井

根据据、砌、安三项作业安排顺序的不同,又有三种不同形式的一次成井施工方案,即掘、砌、按顺序作业一次成井,掘砌、掘安平行作业一次成井,和掘、砌、安三行作业一次成井

随着立井施工设备和施工技术的发展,立井施工速度快速提升,对井筒空间的利用也越来越高,掘、砌、安一次成井这种作业方式很少使用

(五)立井井筒施工作业方式的选择

立井施工方式的选择,不仅影响到凿井设备的数量、劳动力的多少、对施工单位的管理需求,而且在于能否最合理地利用立井井筒的有效作业空间和作业时间,充分发挥各种凿井设备的潜力,获得最优的效果

因此,在组织立井快速施工时,施工方案的选择,具有特别重要的意义
