当井筒采用现浇混凝土支护时，模板及钢筋混凝土材料应符合下列要求。
树图思维导图提供 浇筑式混凝土井壁施工要求思维导图 在线思维导图免费制作，点击“编辑”按钮，可对 浇筑式混凝土井壁施工要求思维导图 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2328a49d8f0cb3acdd81653df2f1d17e

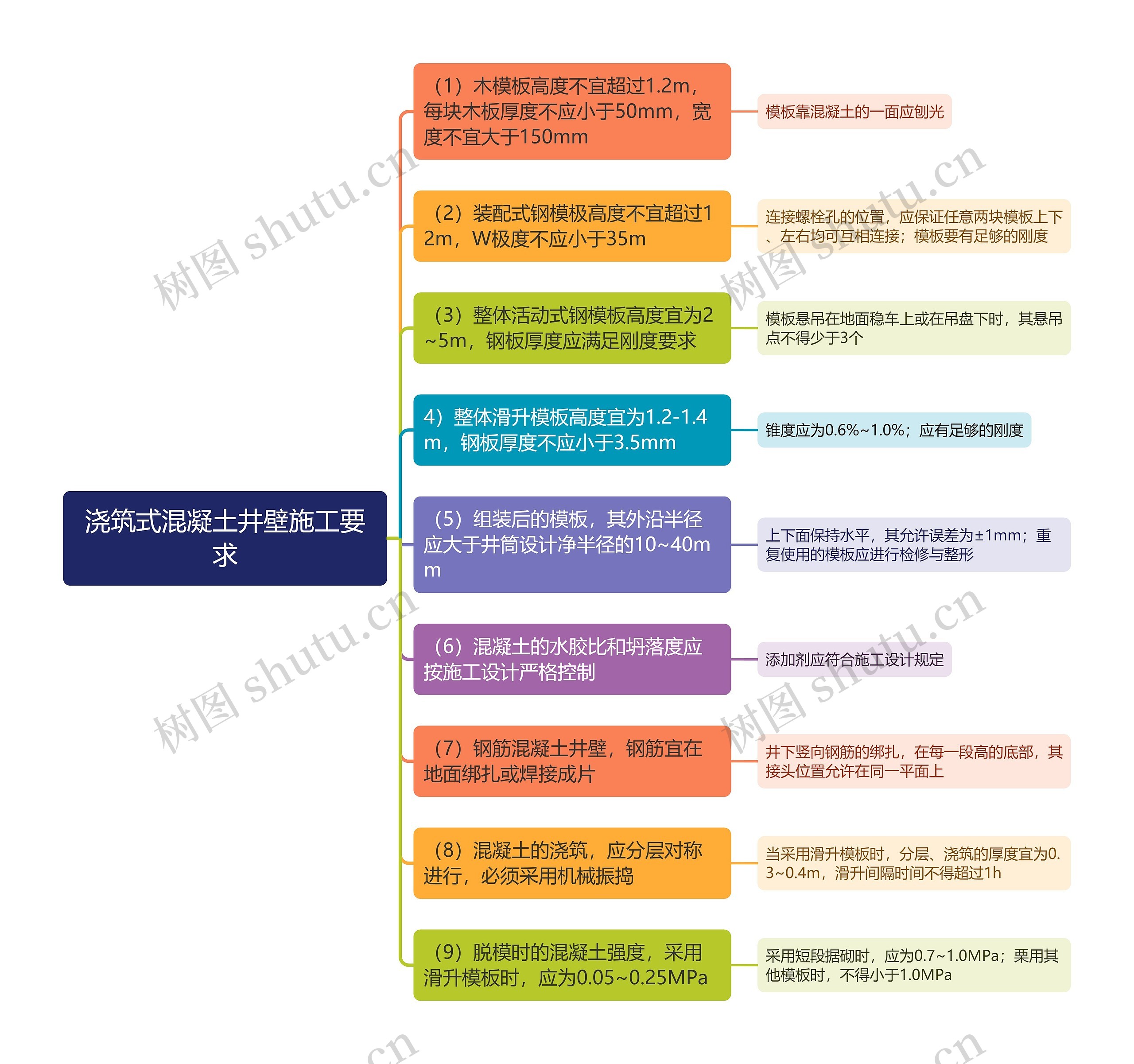

思维导图大纲
浇筑式混凝土井壁施工要求思维导图模板大纲
（1）木模板高度不宜超过1.2m，每块木板厚度不应小于50mm，宽度不宜大于150mm
模板靠混凝土的一面应刨光
（2）装配式钢模极高度不宜超过12m，W极度不应小于35m
连接螺栓孔的位置，应保证任意两块模板上下、左右均可互相连接；模板要有足够的刚度
（3）整体活动式钢模板高度宜为2~5m，钢板厚度应满足刚度要求
模板悬吊在地面稳车上或在吊盘下时，其悬吊点不得少于3个
4）整体滑升模板高度宜为1.2-1.4m，钢板厚度不应小于3.5mm
锥度应为0.6%~1.0%；应有足够的刚度
（5）组装后的模板，其外沿半径应大于井筒设计净半径的10~40mm
上下面保持水平，其允许误差为±1mm；重复使用的模板应进行检修与整形
（6）混凝土的水胶比和坍落度应按施工设计严格控制
添加剂应符合施工设计规定
（7）钢筋混凝土井壁，钢筋宜在地面绑扎或焊接成片
井下竖向钢筋的绑扎，在每一段高的底部，其接头位置允许在同一平面上
（8）混凝土的浇筑，应分层对称进行，必须采用机械振捣
当采用滑升模板时，分层、浇筑的厚度宜为0.3~0.4m，滑升间隔时间不得超过1h
（9）脱模时的混凝土强度，采用滑升模板时，应为0.05~0.25MPa
采用短段据砌时，应为0.7~1.0MPa；栗用其他模板时，不得小于1.0MPa
