苏教版物理九年级下册第十六章

树图思维导图提供 苏教版物理九年级下册第十六章 在线思维导图免费制作,点击“编辑”按钮,可对 苏教版物理九年级下册第十六章  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:04b50e112e8f41a6eb20dc396252fdbd

思维导图大纲

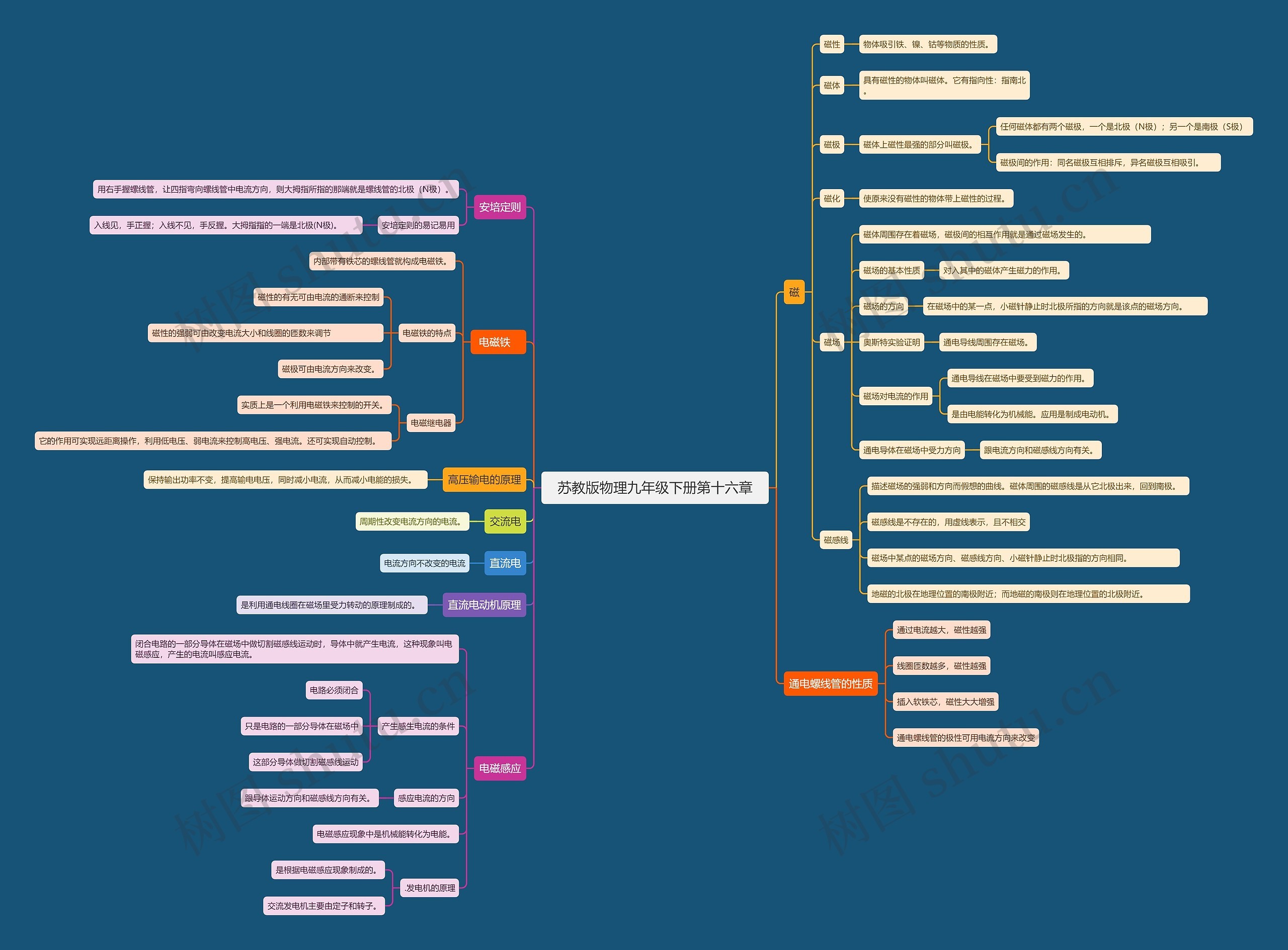

苏教版物理九年级下册第十六章思维导图模板大纲

磁性

物体吸引铁、镍、钴等物质的性质。

磁体

具有磁性的物体叫磁体。它有指向性:指南北。

磁极

磁体上磁性最强的部分叫磁极。

任何磁体都有两个磁极,一个是北极(N极);另一个是南极(S极)

磁极间的作用:同名磁极互相排斥,异名磁极互相吸引。

磁化

使原来没有磁性的物体带上磁性的过程。

磁场

磁体周围存在着磁场,磁极间的相互作用就是通过磁场发生的。

磁场的基本性质

对入其中的磁体产生磁力的作用。

磁场的方向

在磁场中的某一点,小磁针静止时北极所指的方向就是该点的磁场方向。

奥斯特实验证明

通电导线周围存在磁场。

磁场对电流的作用

通电导线在磁场中要受到磁力的作用。

是由电能转化为机械能。应用是制成电动机。

通电导体在磁场中受力方向

跟电流方向和磁感线方向有关。

磁感线

描述磁场的强弱和方向而假想的曲线。磁体周围的磁感线是从它北极出来,回到南极。

磁感线是不存在的,用虚线表示,且不相交

磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同。

地磁的北极在地理位置的南极附近;而地磁的南极则在地理位置的北极附近。

安培定则

用右手握螺线管,让四指弯向螺线管中电流方向,则大拇指所指的那端就是螺线管的北极(N极)。

安培定则的易记易用

入线见,手正握;入线不见,手反握。大拇指指的一端是北极(N极)。

通电螺线管的性质

通过电流越大,磁性越强

线圈匝数越多,磁性越强

插入软铁芯,磁性大大增强

通电螺线管的极性可用电流方向来改变

电磁铁

内部带有铁芯的螺线管就构成电磁铁。

电磁铁的特点

磁性的有无可由电流的通断来控制

磁性的强弱可由改变电流大小和线圈的匝数来调节

磁极可由电流方向来改变。

电磁继电器

实质上是一个利用电磁铁来控制的开关。

它的作用可实现远距离操作,利用低电压、弱电流来控制高电压、强电流。还可实现自动控制。

高压输电的原理

保持输出功率不变,提高输电电压,同时减小电流,从而减小电能的损失。

交流电

周期性改变电流方向的电流。

直流电

电流方向不改变的电流

直流电动机原理

是利用通电线圈在磁场里受力转动的原理制成的。

电磁感应

闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流。

产生感生电流的条件

电路必须闭合

只是电路的一部分导体在磁场中

这部分导体做切割磁感线运动

感应电流的方向

跟导体运动方向和磁感线方向有关。

电磁感应现象中是机械能转化为电能。

.发电机的原理

是根据电磁感应现象制成的。

交流发电机主要由定子和转子。
