计算机考试知识编码与调制思维导图

  收藏
  分享
免费下载
免费使用文件
U616160124 浏览量:72022-11-07 14:54:02
已被使用0次
查看详情计算机考试知识编码与调制思维导图

简单介绍编码与调制的内容

树图思维导图提供 计算机考试知识编码与调制思维导图 在线思维导图免费制作,点击“编辑”按钮,可对 计算机考试知识编码与调制思维导图  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:3957ded3e1fc39508226dd942ac6a59e

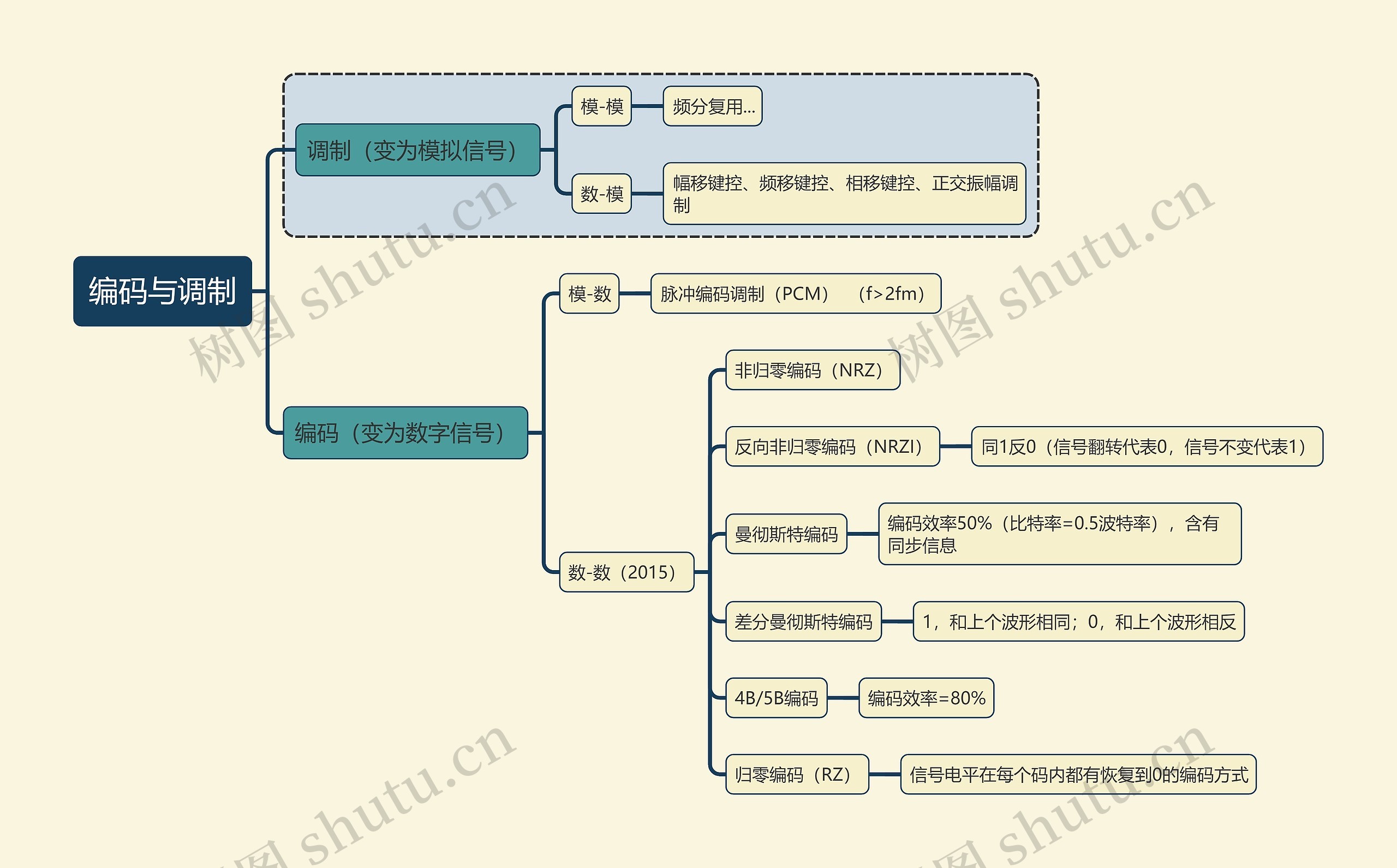

思维导图大纲

编码与调制思维导图模板大纲

调制(变为模拟信号)

模-模

频分复用...

数-模

幅移键控、频移键控、相移键控、正交振幅调制

编码(变为数字信号)

模-数

脉冲编码调制(PCM) (f>2fm)

数-数(2015)

非归零编码(NRZ)

反向非归零编码(NRZI)

同1反0(信号翻转代表0,信号不变代表1)

曼彻斯特编码

编码效率50%(比特率=0.5波特率),含有同步信息

差分曼彻斯特编码

1,和上个波形相同;0,和上个波形相反

4B/5B编码

编码效率=80%

归零编码(RZ)

信号电平在每个码内都有恢复到0的编码方式
