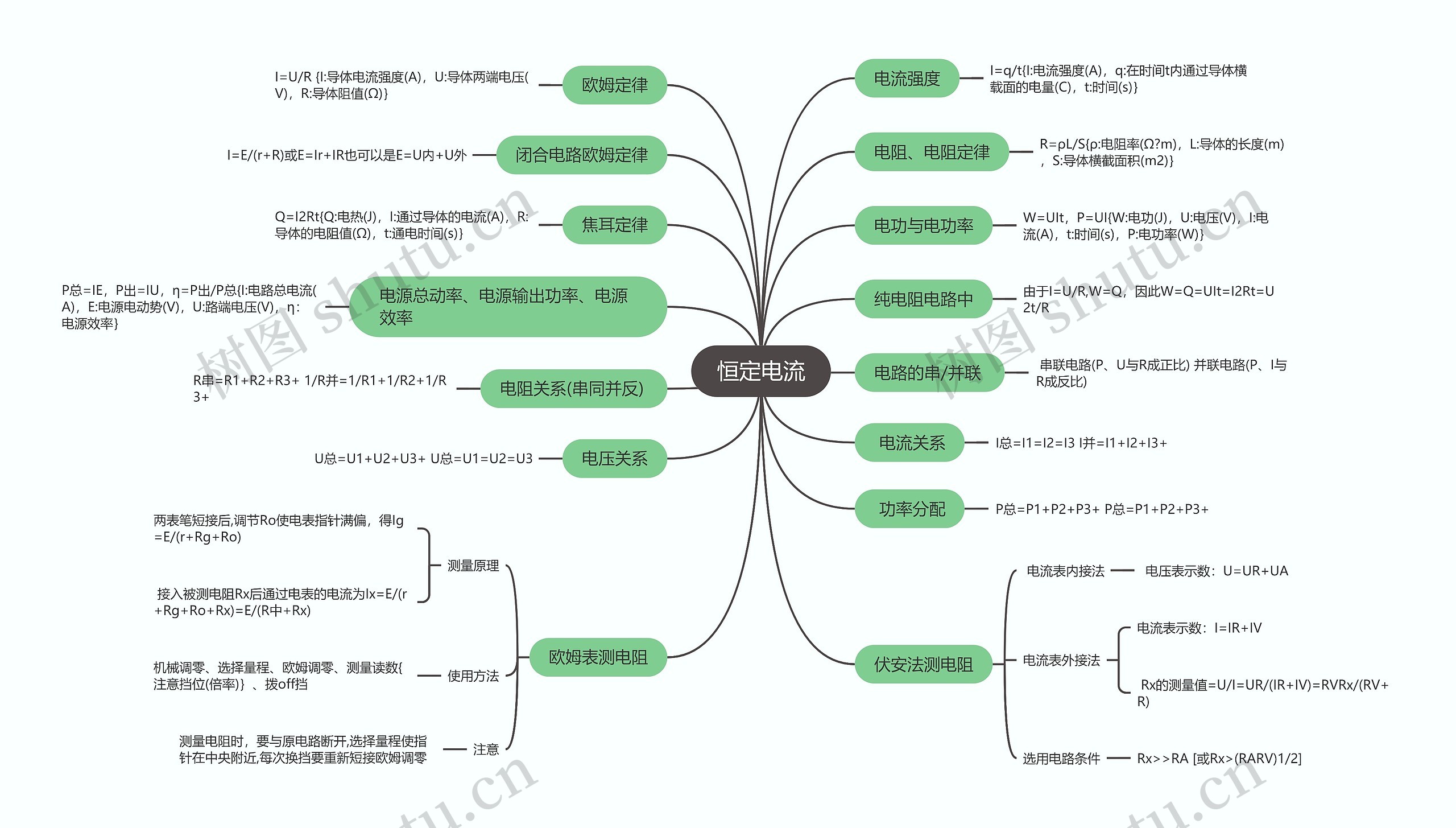

物理必修一 恒定电流思维导图

I=q/t{I:电流强度(A)，q:在时间t内通过导体横载面的电量(C)，t:时间(s)｝

I=U/R {I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝

R=ρL/S{ρ:电阻率(Ω?m)，L:导体的长度(m)，S:导体横截面积(m2)｝

I=E/(r+R)或E=Ir+IR也可以是E=U内+U外

W=UIt，P=UI{W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝

Q=I2Rt{Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝

由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R

P总=IE，P出=IU，η=P出/P总{I:电路总电流(A)，E:电源电动势(V)，U:路端电压(V)，η：电源效率｝

 串联电路(P、U与R成正比) 并联电路(P、I与R成反比)

R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+

I总=I1=I2=I3 I并=I1+I2+I3+

U总=U1+U2+U3+ U总=U1=U2=U3

P总=P1+P2+P3+ P总=P1+P2+P3+

 电流表内接法

电流表外接法

选用电路条件

测量原理

使用方法

注意
