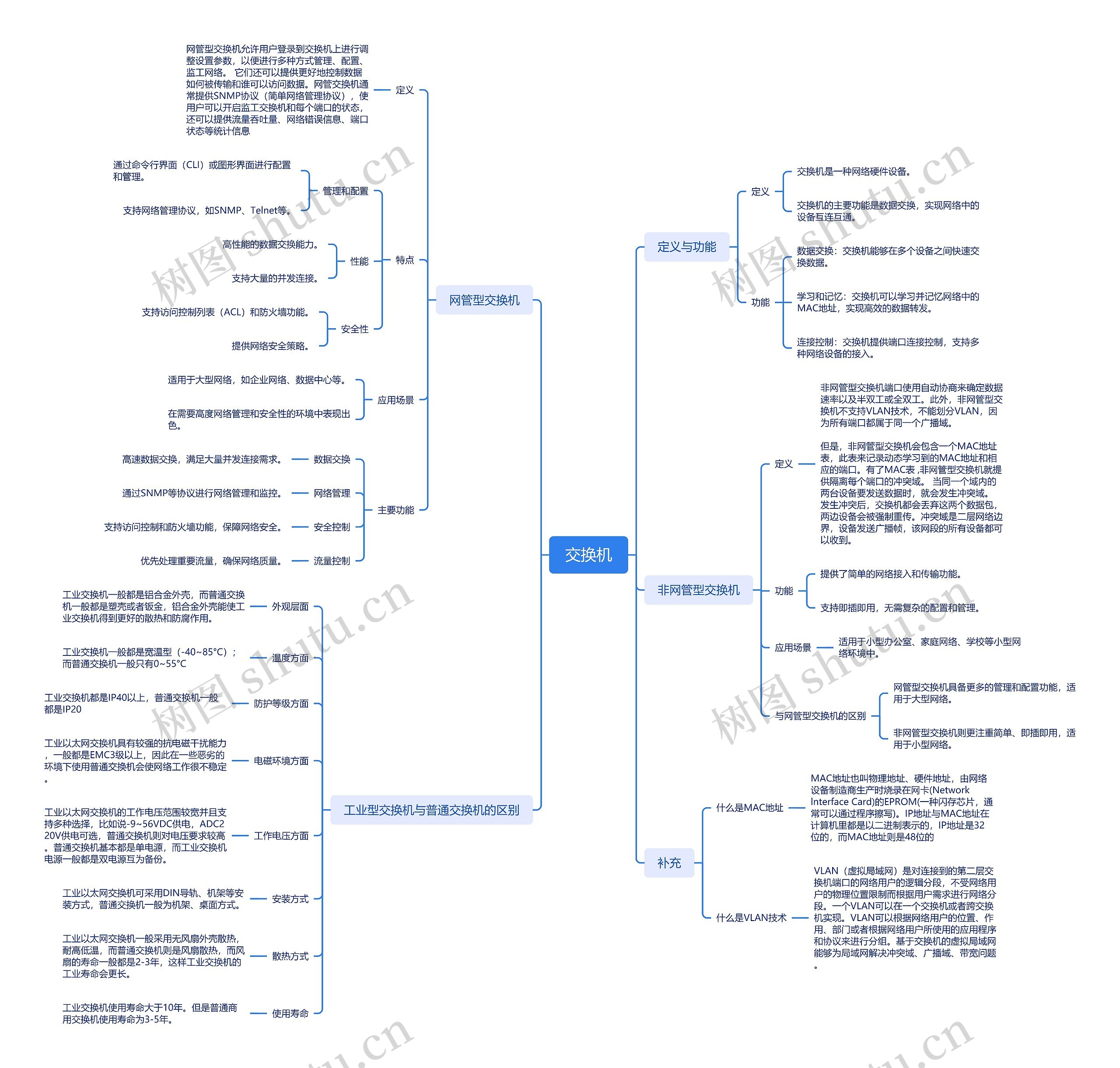

交换机思维脑图思维导图

交换机是一种网络硬件设备。

交换机的主要功能是数据交换，实现网络中的设备互连互通。

数据交换：交换机能够在多个设备之间快速交换数据。

学习和记忆：交换机可以学习并记忆网络中的MAC地址，实现高效的数据转发。

连接控制：交换机提供端口连接控制，支持多种网络设备的接入。

非网管型交换机端口使用自动协商来确定数据速率以及半双工或全双工。此外，非网管型交换机不支持VLAN技术，不能划分VLAN，因为所有端口都属于同一个广播域。 但是，非网管型交换机会包含一个MAC地址表，此表来记录动态学习到的MAC地址和相应的端口。有了MAC表 ,非网管型交换机就提供隔离每个端口的冲突域。 当同一个域内的两台设备要发送数据时，就会发生冲突域。 发生冲突后，交换机都会丢弃这两个数据包，两边设备会被强制重传。冲突域是二层网络边界，设备发送广播帧，该网段的所有设备都可以收到。

提供了简单的网络接入和传输功能。

支持即插即用，无需复杂的配置和管理。

适用于小型办公室、家庭网络、学校等小型网络环境中。

网管型交换机具备更多的管理和配置功能，适用于大型网络。

非网管型交换机则更注重简单、即插即用，适用于小型网络。

MAC地址也叫物理地址、硬件地址，由网络设备制造商生产时烧录在网卡(Network lnterface Card)的EPROM(一种闪存芯片，通常可以通过程序擦写)。IP地址与MAC地址在计算机里都是以二进制表示的，IP地址是32位的，而MAC地址则是48位的

VLAN（虚拟局域网）是对连接到的第二层交换机端口的网络用户的逻辑分段，不受网络用户的物理位置限制而根据用户需求进行网络分段。一个VLAN可以在一个交换机或者跨交换机实现。VLAN可以根据网络用户的位置、作用、部门或者根据网络用户所使用的应用程序和协议来进行分组。基于交换机的虚拟局域网能够为局域网解决冲突域、广播域、带宽问题。

网管型交换机允许用户登录到交换机上进行调整设置参数，以便进行多种方式管理、配置、监工网络。 它们还可以提供更好地控制数据如何被传输和谁可以访问数据。网管交换机通常提供SNMP协议（简单网络管理协议），使用户可以开启监工交换机和每个端口的状态，还可以提供流量吞吐量、网络错误信息、端口状态等统计信息

管理和配置

性能

安全性

适用于大型网络，如企业网络、数据中心等。

在需要高度网络管理和安全性的环境中表现出色。

数据交换

网络管理

安全控制

流量控制

工业交换机一般都是铝合金外壳，而普通交换机一般都是塑壳或者钣金，铝合金外壳能使工业交换机得到更好的散热和防腐作用。

工业交换机一般都是宽温型（-40~85°C）；而普通交换机一般只有0~55°C

工业交换机都是IP40以上，普通交换机一般都是IP20

工业以太网交换机具有较强的抗电磁干扰能力，一般都是EMC3级以上，因此在一些恶劣的环境下使用普通交换机会使网络工作很不稳定。

工业以太网交换机的工作电压范围较宽并且支持多种选择，比如说-9~56VDC供电，ADC220V供电可选，普通交换机则对电压要求较高。普通交换机基本都是单电源，而工业交换机电源一般都是双电源互为备份。

工业以太网交换机可采用DIN导轨、机架等安装方式，普通交换机一般为机架、桌面方式。

工业以太网交换机一般采用无风扇外壳散热，耐高低温，而普通交换机则是风扇散热，而风扇的寿命一般都是2-3年，这样工业交换机的工业寿命会更长。

工业交换机使用寿命大于10年。但是普通商用交换机使用寿命为3-5年。
