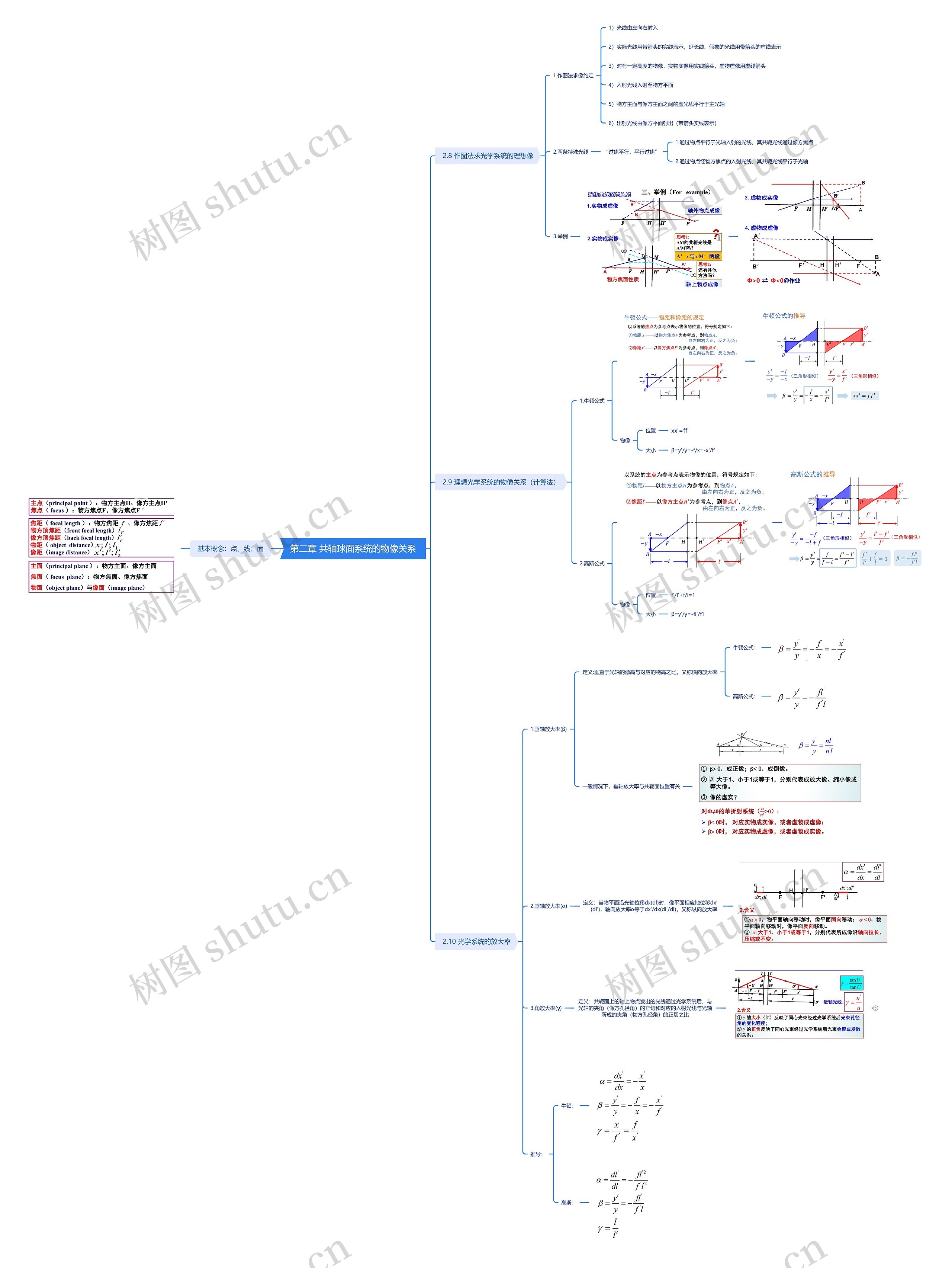

第二章 共轴球面系统的物像关系思维导图
基本概念，光学系统等内容讲解
树图思维导图提供 第二章 共轴球面系统的物像关系 在线思维导图免费制作，点击“编辑”按钮，可对 第二章 共轴球面系统的物像关系 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：88ea3ee2aef679a6b838559185af9f8e
思维导图大纲
第二章 共轴球面系统的物像关系思维导图模板大纲
2.8 作图法求光学系统的理想像
1.作图法求像约定
1）光线由左向右射入
2）实际光线用带箭头的实线表示，延长线、假象的光线用带箭头的虚线表示
3）对有一定高度的物像，实物实像用实线箭头，虚物虚像用虚线箭头
4）入射光线入射至物方平面
5）物方主面与像方主面之间的虚光线平行于主光轴
6）出射光线由像方平面射出（带箭头实线表示）
2.两条特殊光线
“过焦平行，平行过焦”
1.通过物点平行于光轴入射的光线，其共轭光线通过像方焦点
2.通过物点经物方焦点的入射光线，其共轭光线平行于光轴
3.举例
2.9 理想光学系统的物像关系（计算法）
1.牛顿公式
物像
位置
xx'=ff'
大小
β=y'/y=-f/x=-x'/f'
2.高斯公式
物像
位置
f'/l'+f/l=1
大小
β=y'/y=-fl'/f'l
2.10 光学系统的放大率
1.垂轴放大率(β)
定义:垂直于光轴的像高与对应的物高之比，又称横向放大率
牛顿公式：
高斯公式：
一般情况下，垂轴放大率与共轭面位置有关
2.垂轴放大率(α)
定义：当物平面沿光轴位移dx(dl)时，像平面相应地位移dx' (dl')，轴向放大率α等于dx'/dx(dl'/dl)，又称纵向放大率
3.角放大率(γ)
定义：共轭面上的轴上物点发出的光线通过光学系统后，与光轴的夹角（像方孔径角）的正切和对应的入射光线与光轴所成的夹角（物方孔径角）的正切之比
牛顿：
高斯：
推导：
牛顿：
高斯：
基本概念：点、线、面
