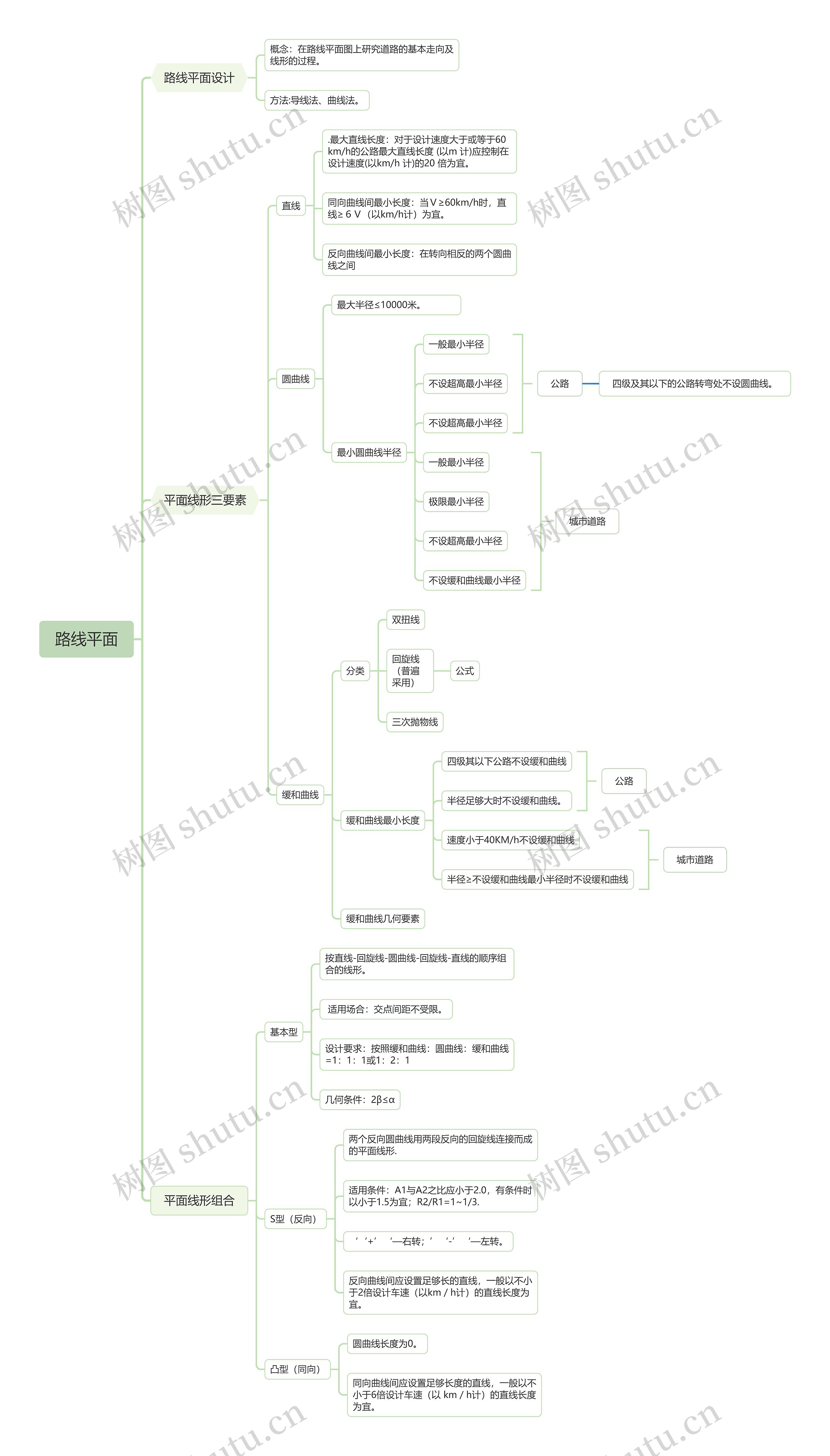

路线平面思维脑图思维导图

.最大直线长度：对于设计速度大于或等于60km/h的公路最大直线长度 (以m 计)应控制在设计速度(以km/h 计)的20 倍为宜。

同向曲线间最小长度：当Ｖ≥60km/h时，直线≥６Ｖ（以km/h计）为宜。

反向曲线间最小长度：在转向相反的两个圆曲线之间

最大半径≤10000米。

最小圆曲线半径

分类

缓和曲线最小长度

缓和曲线几何要素

按直线-回旋线-圆曲线-回旋线-直线的顺序组合的线形。

适用场合：交点间距不受限。

设计要求：按照缓和曲线：圆曲线：缓和曲线=1：1：1或1：2：1

几何条件：2β≤α

两个反向圆曲线用两段反向的回旋线连接而成的平面线形.

适用条件：A1与A2之比应小于2.0，有条件时以小于1.5为宜；R2/R1=1~1/3.

‘‘+’‘—右转；’‘-’‘—左转。

反向曲线间应设置足够长的直线，一般以不小于2倍设计车速（以km／h计）的直线长度为宜。

圆曲线长度为0。

同向曲线间应设置足够长度的直线，一般以不小于6倍设计车速（以 km／h计）的直线长度为宜。
