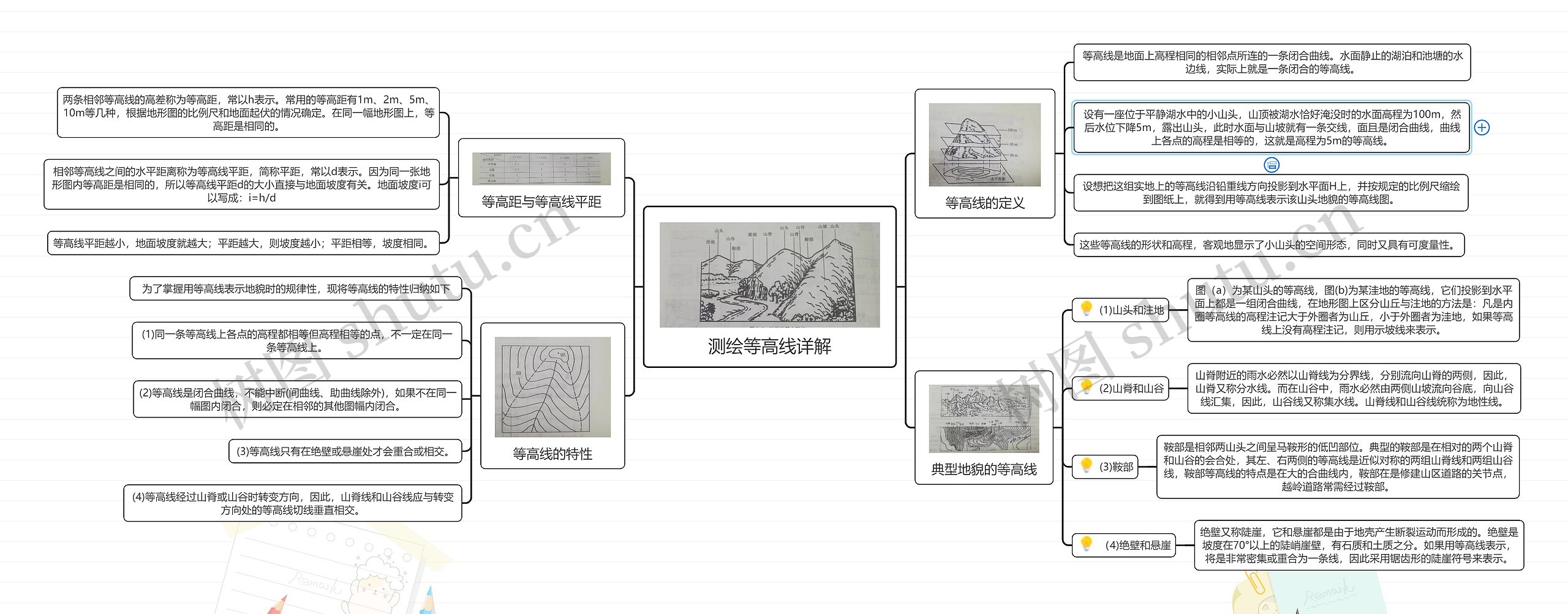

测绘等高线详解思维导图

等高线是地面上高程相同的相邻点所连的一条闭合曲线。水面静止的湖泊和池塘的水边线，实际上就是一条闭合的等高线。

设有一座位于平静湖水中的小山头，山顶被湖水恰好淹没时的水面高程为100m，然后水位下降5m，露出山头，此时水面与山坡就有一条交线，面且是闭合曲线，曲线上各点的高程是相等的，这就是高程为5m的等高线。

设想把这组实地上的等高线沿铅重线方向投影到水平面H上，并按规定的比例尺缩绘到图纸上，就得到用等高线表示该山头地貌的等高线图。

这些等高线的形状和高程，客观地显示了小山头的空间形态，同时又具有可度量性。

两条相邻等高线的高差称为等高距，常以h表示。常用的等高距有1m、2m、5m、10m等几种，根据地形图的比例尺和地面起伏的情况确定。在同一幅地形图上，等高距是相同的。

相邻等高线之间的水平距离称为等高线平距，简称平距，常以d表示。因为同一张地形图内等高距是相同的，所以等高线平距d的大小直接与地面坡度有关。地面坡度i可以写成：i=h/d

等高线平距越小，地面坡度就越大；平距越大，则坡度越小；平距相等，坡度相同。

(1)山头和注地

(2)山脊和山谷

(3)鞍部

（4)绝壁和悬崖

为了掌握用等高线表示地貌时的规律性，现将等高线的特性归纳如下

(1)同一条等高线上各点的高程都相等但高程相等的点，不一定在同一条等高线上。

(2)等高线是闭合曲线，不能中断(间曲线、助曲线除外)，如果不在同一幅图内闭合，则必定在相邻的其他图幅内闭合。

(3)等高线只有在绝壁或悬崖处才会重合或相交。

(4)等高线经过山脊或山谷时转变方向，因此，山脊线和山谷线应与转变方向处的等高线切线垂直相交。
