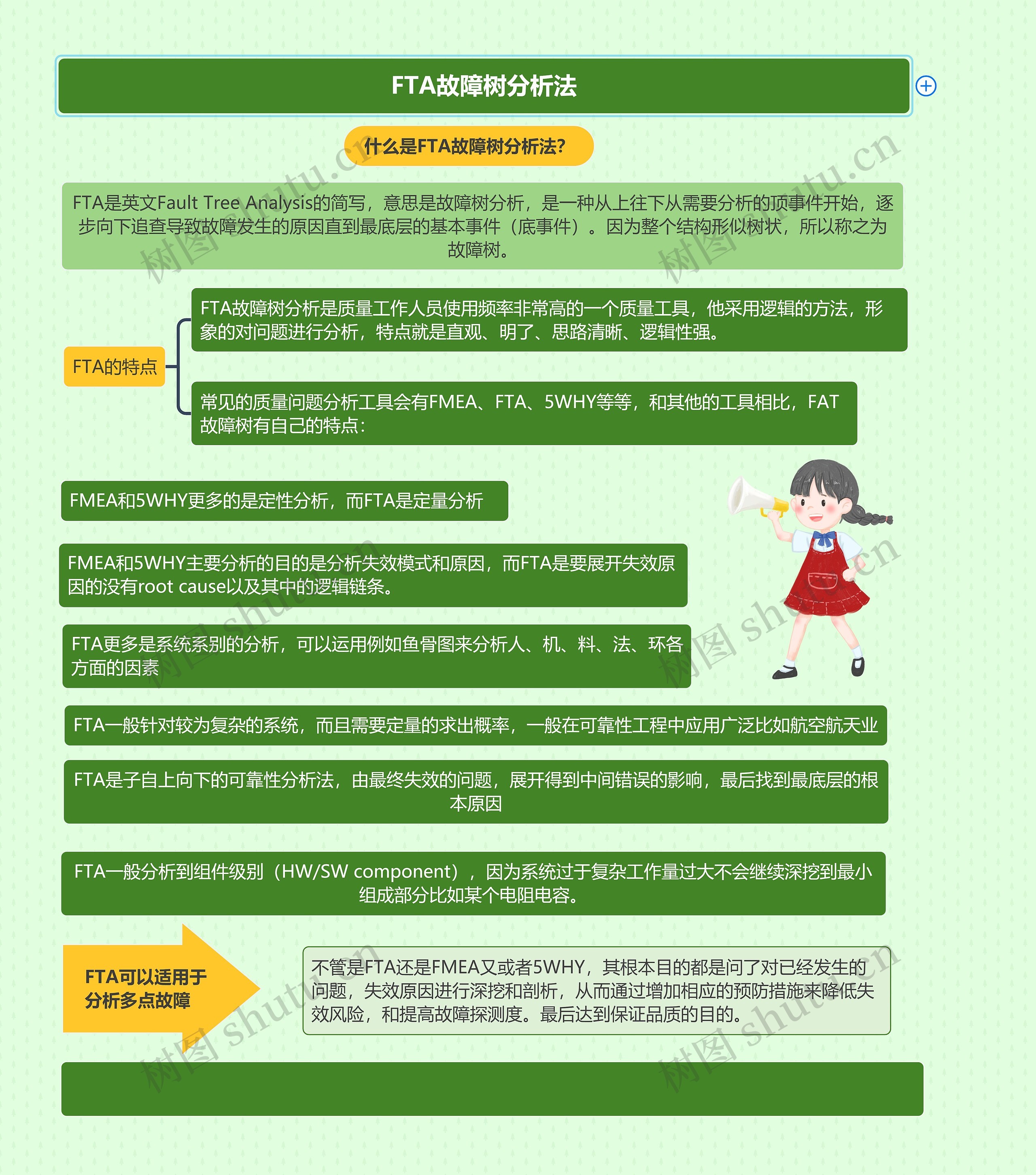

FTA故障树分析法思维导图
这篇思维导图介绍了FTA故障树分析法
树图思维导图提供 FTA故障树分析法 在线思维导图免费制作，点击“编辑”按钮，可对 FTA故障树分析法 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：a9ce8649ef1ce0cf6c98c7a551d9244d
思维导图大纲
FTA故障树分析法思维导图模板大纲
什么是FTA故障树分析法？思维导图模板大纲
FTA是英文Fault Tree Analysis的简写，意思是故障树分析，是一种从上往下从需要分析的顶事件开始，逐步向下追查导致故障发生的原因直到最底层的基本事件（底事件）。因为整个结构形似树状，所以称之为故障树。思维导图模板大纲
FTA的特点思维导图模板大纲
FTA故障树分析是质量工作人员使用频率非常高的一个质量工具，他采用逻辑的方法，形象的对问题进行分析，特点就是直观、明了、思路清晰、逻辑性强。
常见的质量问题分析工具会有FMEA、FTA、5WHY等等，和其他的工具相比，FAT故障树有自己的特点：
FMEA和5WHY更多的是定性分析，而FTA是定量分析思维导图模板大纲
思维导图模板大纲
FMEA和5WHY主要分析的目的是分析失效模式和原因，而FTA是要展开失效原因的没有root cause以及其中的逻辑链条。思维导图模板大纲
FTA更多是系统系别的分析，可以运用例如鱼骨图来分析人、机、料、法、环各方面的因素思维导图模板大纲
FTA一般针对较为复杂的系统，而且需要定量的求出概率，一般在可靠性工程中应用广泛比如航空航天业思维导图模板大纲
FTA是子自上向下的可靠性分析法，由最终失效的问题，展开得到中间错误的影响，最后找到最底层的根本原因思维导图模板大纲
FTA一般分析到组件级别（HW/SW component），因为系统过于复杂工作量过大不会继续深挖到最小组成部分比如某个电阻电容。思维导图模板大纲
FTA可以适用于分析多点故障思维导图模板大纲
不管是FTA还是FMEA又或者5WHY，其根本目的都是问了对已经发生的问题，失效原因进行深挖和剖析，从而通过增加相应的预防措施来降低失效风险，和提高故障探测度。最后达到保证品质的目的。思维导图模板大纲
