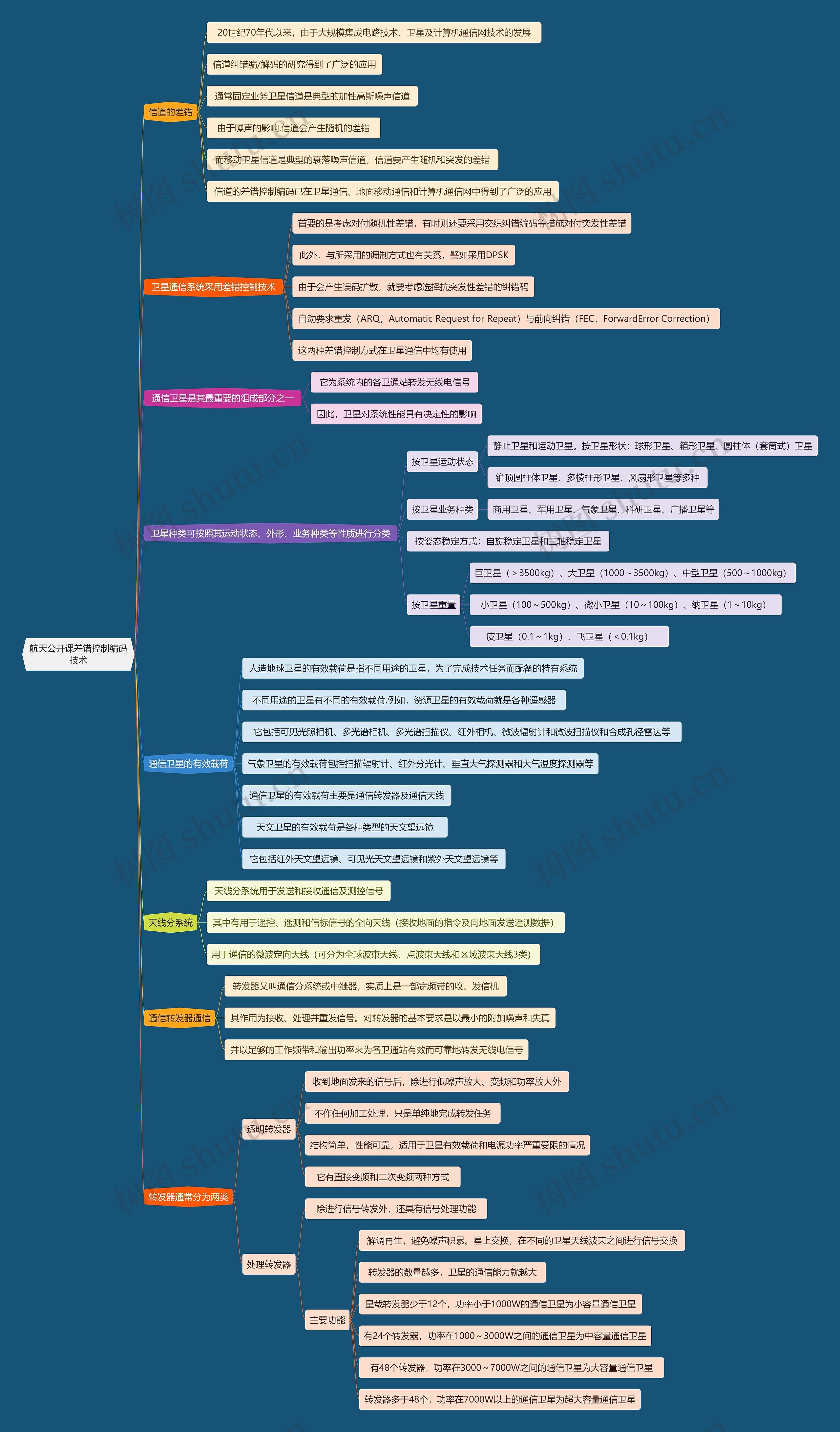

航天公开课差错控制编码技术思维导图
航天公开课差错控制编码技术思维导图
树图思维导图提供 航天公开课差错控制编码技术 在线思维导图免费制作，点击“编辑”按钮，可对 航天公开课差错控制编码技术 进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：fbf42f630eb0bc285c78fdc29289c7f6
思维导图大纲
航天公开课差错控制编码技术思维导图模板大纲
信道的差错
20世纪70年代以来，由于大规模集成电路技术、卫星及计算机通信网技术的发展
信道纠错编/解码的研究得到了广泛的应用
通常固定业务卫星信道是典型的加性高斯噪声信道
由于噪声的影响,信道会产生随机的差错
而移动卫星信道是典型的衰落噪声信道，信道要产生随机和突发的差错
信道的差错控制编码已在卫星通信、地面移动通信和计算机通信网中得到了广泛的应用
卫星通信系统采用差错控制技术
首要的是考虑对付随机性差错，有时则还要采用交织纠错编码等措施对付突发性差错
此外，与所采用的调制方式也有关系，譬如采用DPSK
由于会产生误码扩散，就要考虑选择抗突发性差错的纠错码
自动要求重发（ARQ，Automatic Request for Repeat）与前向纠错（FEC，ForwardError Correction）
这两种差错控制方式在卫星通信中均有使用
通信卫星是其最重要的组成部分之一
它为系统内的各卫通站转发无线电信号
因此，卫星对系统性能具有决定性的影响
卫星种类可按照其运动状态、外形、业务种类等性质进行分类
按卫星运动状态
静止卫星和运动卫星。按卫星形状：球形卫星、箱形卫星、圆柱体（套筒式）卫星
锥顶圆柱体卫星、多棱柱形卫星、风扇形卫星等多种
按卫星业务种类
商用卫星、军用卫星、气象卫星、科研卫星、广播卫星等
按姿态稳定方式：自旋稳定卫星和三轴稳定卫星
按卫星重量
巨卫星（＞3500kg）、大卫星（1000～3500kg）、中型卫星（500～1000kg）
小卫星（100～500kg）、微小卫星（10～100kg）、纳卫星（1～10kg）
皮卫星（0.1～1kg）、飞卫星（＜0.1kg）
通信卫星的有效载荷
人造地球卫星的有效载荷是指不同用途的卫星，为了完成技术任务而配备的特有系统
不同用途的卫星有不同的有效载荷,例如，资源卫星的有效载荷就是各种遥感器
它包括可见光照相机、多光谱相机、多光谱扫描仪、红外相机、微波辐射计和微波扫描仪和合成孔径雷达等
气象卫星的有效载荷包括扫描辐射计、红外分光计、垂直大气探测器和大气温度探测器等
通信卫星的有效载荷主要是通信转发器及通信天线
天文卫星的有效载荷是各种类型的天文望远镜
它包括红外天文望远镜、可见光天文望远镜和紫外天文望远镜等
天线分系统
天线分系统用于发送和接收通信及测控信号
其中有用于遥控、遥测和信标信号的全向天线（接收地面的指令及向地面发送遥测数据）
用于通信的微波定向天线（可分为全球波束天线、点波束天线和区域波束天线3类）
通信转发器通信
转发器又叫通信分系统或中继器，实质上是一部宽频带的收、发信机
其作用为接收、处理并重发信号。对转发器的基本要求是以最小的附加噪声和失真
并以足够的工作频带和输出功率来为各卫通站有效而可靠地转发无线电信号
转发器通常分为两类
透明转发器
收到地面发来的信号后，除进行低噪声放大、变频和功率放大外
不作任何加工处理，只是单纯地完成转发任务
结构简单，性能可靠，适用于卫星有效载荷和电源功率严重受限的情况
它有直接变频和二次变频两种方式
处理转发器
除进行信号转发外，还具有信号处理功能
主要功能
解调再生，避免噪声积累。星上交换，在不同的卫星天线波束之间进行信号交换
转发器的数量越多，卫星的通信能力就越大
星载转发器少于12个，功率小于1000W的通信卫星为小容量通信卫星
有24个转发器，功率在1000～3000W之间的通信卫星为中容量通信卫星
有48个转发器，功率在3000～7000W之间的通信卫星为大容量通信卫星
转发器多于48个，功率在7000W以上的通信卫星为超大容量通信卫星
