皮带轮转速计算公式:设电机皮带轮直径、转速为d1、n1,从动轮直径、转速d2、n2,由机械传动原理可以得出皮带轮转速计算公式:d2/d1=n1/n2=i;即d2=d1*(n1/n2)。
树图思维导图提供 两个皮带轮转速计算 在线思维导图免费制作,点击“编辑”按钮,可对 两个皮带轮转速计算 进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:f50991cbb888c9e3c975c4efbc8e8fbe

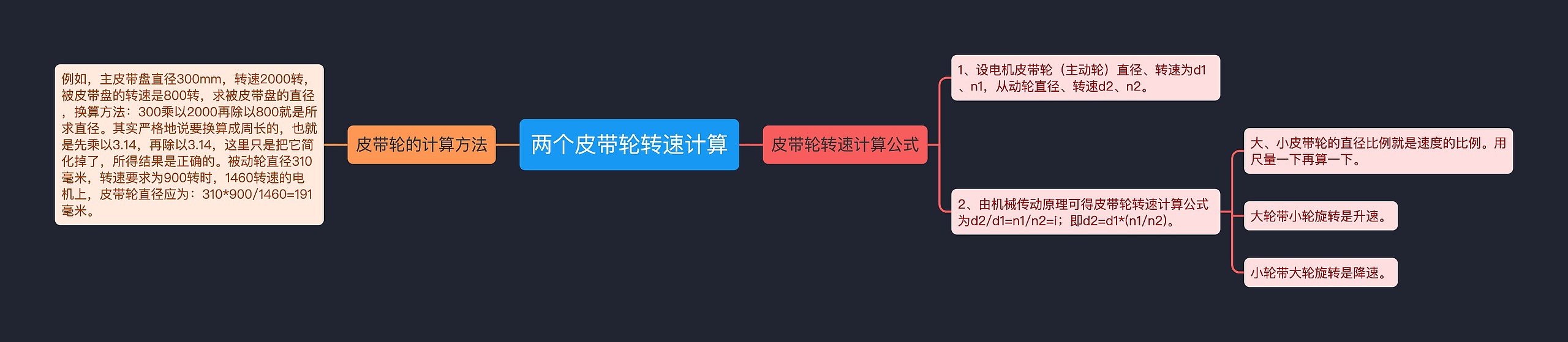

两个皮带轮转速计算思维导图模板大纲
1、设电机皮带轮(主动轮)直径、转速为d1、n1,从动轮直径、转速d2、n2。
2、由机械传动原理可得皮带轮转速计算公式为d2/d1=n1/n2=i;即d2=d1*(n1/n2)。
大、小皮带轮的直径比例就是速度的比例。用尺量一下再算一下。
大轮带小轮旋转是升速。
小轮带大轮旋转是降速。
例如,主皮带盘直径300mm,转速2000转,被皮带盘的转速是800转,求被皮带盘的直径,换算方法:300乘以2000再除以800就是所求直径。其实严格地说要换算成周长的,也就是先乘以3.14,再除以3.14,这里只是把它简化掉了,所得结果是正确的。被动轮直径310毫米,转速要求为900转时,1460转速的电机上,皮带轮直径应为:310*900/1460=191毫米。
