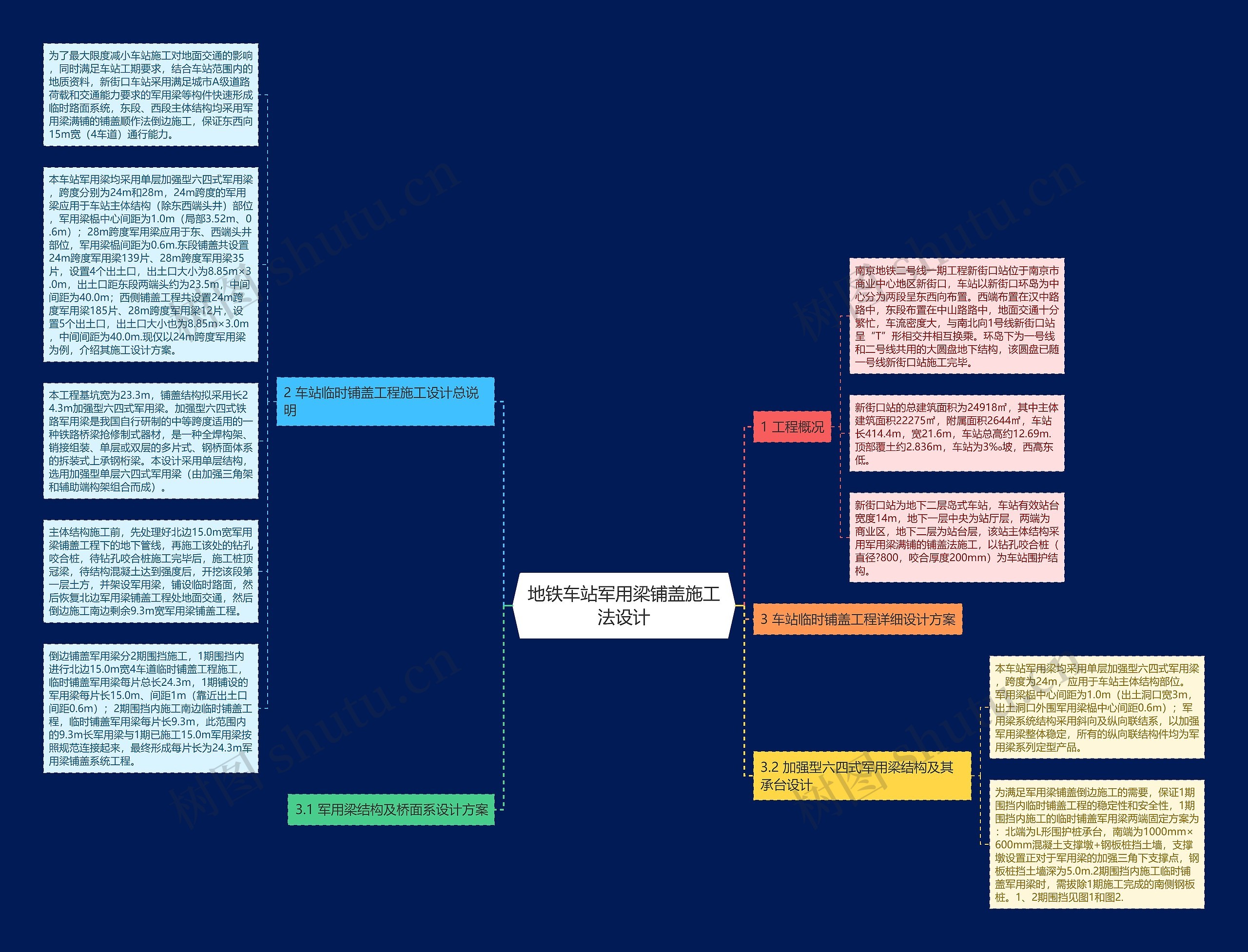

地铁车站军用梁铺盖施工法设计思维导图

南京地铁二号线一期工程新街口站位于南京市商业中心地区新街口，车站以新街口环岛为中心分为两段呈东西向布置。西端布置在汉中路路中，东段布置在中山路路中，地面交通十分繁忙，车流密度大，与南北向1号线新街口站呈“T”形相交并相互换乘。环岛下为一号线和二号线共用的大圆盘地下结构，该圆盘已随一号线新街口站施工完毕。

新街口站的总建筑面积为24918㎡，其中主体建筑面积22275㎡，附属面积2644㎡，车站长414.4m，宽21.6m，车站总高约12.69m.顶部覆土约2.836m，车站为3‰坡，西高东低。

新街口站为地下二层岛式车站，车站有效站台宽度14m，地下一层中央为站厅层，两端为商业区，地下二层为站台层，该站主体结构采用军用梁满铺的铺盖法施工，以钻孔咬合桩（直径?800，咬合厚度200mm）为车站围护结构。

为了最大限度减小车站施工对地面交通的影响，同时满足车站工期要求，结合车站范围内的地质资料，新街口车站采用满足城市A级道路荷载和交通能力要求的军用梁等构件快速形成临时路面系统，东段、西段主体结构均采用军用梁满铺的铺盖顺作法倒边施工，保证东西向15m宽（4车道）通行能力。

本车站军用梁均采用单层加强型六四式军用梁，跨度分别为24m和28m，24m跨度的军用梁应用于车站主体结构（除东西端头井）部位，军用梁榀中心间距为1.0m（局部3.52m、0.6m）；28m跨度军用梁应用于东、西端头井部位，军用梁榀间距为0.6m.东段铺盖共设置24m跨度军用梁139片、28m跨度军用梁35片，设置4个出土口，出土口大小为8.85m×3.0m，出土口距东段两端头约为23.5m，中间间距为40.0m；西侧铺盖工程共设置24m跨度军用梁185片、28m跨度军用梁12片，设置5个出土口，出土口大小也为8.85m×3.0m，中间间距为40.0m.现仅以24m跨度军用梁为例，介绍其施工设计方案。

本工程基坑宽为23.3m，铺盖结构拟采用长24.3m加强型六四式军用梁。加强型六四式铁路军用梁是我国自行研制的中等跨度适用的一种铁路桥梁抢修制式器材，是一种全焊构架、销接组装、单层或双层的多片式、钢桥面体系的拆装式上承钢桁梁。本设计采用单层结构，选用加强型单层六四式军用梁（由加强三角架和辅助端构架组合而成）。

主体结构施工前，先处理好北边15.0m宽军用梁铺盖工程下的地下管线，再施工该处的钻孔咬合桩，待钻孔咬合桩施工完毕后，施工桩顶冠梁，待结构混凝土达到强度后，开挖该段第一层土方，并架设军用梁，铺设临时路面，然后恢复北边军用梁铺盖工程处地面交通，然后倒边施工南边剩余9.3m宽军用梁铺盖工程。

倒边铺盖军用梁分2期围挡施工，1期围挡内进行北边15.0m宽4车道临时铺盖工程施工，临时铺盖军用梁每片总长24.3m，1期铺设的军用梁每片长15.0m、间距1m（靠近出土口间距0.6m）；2期围挡内施工南边临时铺盖工程，临时铺盖军用梁每片长9.3m，此范围内的9.3m长军用梁与1期已施工15.0m军用梁按照规范连接起来，最终形成每片长为24.3m军用梁铺盖系统工程。

本车站军用梁均采用单层加强型六四式军用梁，跨度为24m，应用于车站主体结构部位。军用梁榀中心间距为1.0m（出土洞口宽3m，出土洞口外围军用梁榀中心间距0.6m）；军用梁系统结构采用斜向及纵向联结系，以加强军用梁整体稳定，所有的纵向联结构件均为军用梁系列定型产品。

为满足军用梁铺盖倒边施工的需要，保证1期围挡内临时铺盖工程的稳定性和安全性，1期围挡内施工的临时铺盖军用梁两端固定方案为：北端为L形围护桩承台，南端为1000mm×600mm混凝土支撑墩+钢板桩挡土墙，支撑墩设置正对于军用梁的加强三角下支撑点，钢板桩挡土墙深为5.0m.2期围挡内施工临时铺盖军用梁时，需拔除1期施工完成的南侧钢板桩。1、2期围挡见图1和图2.
