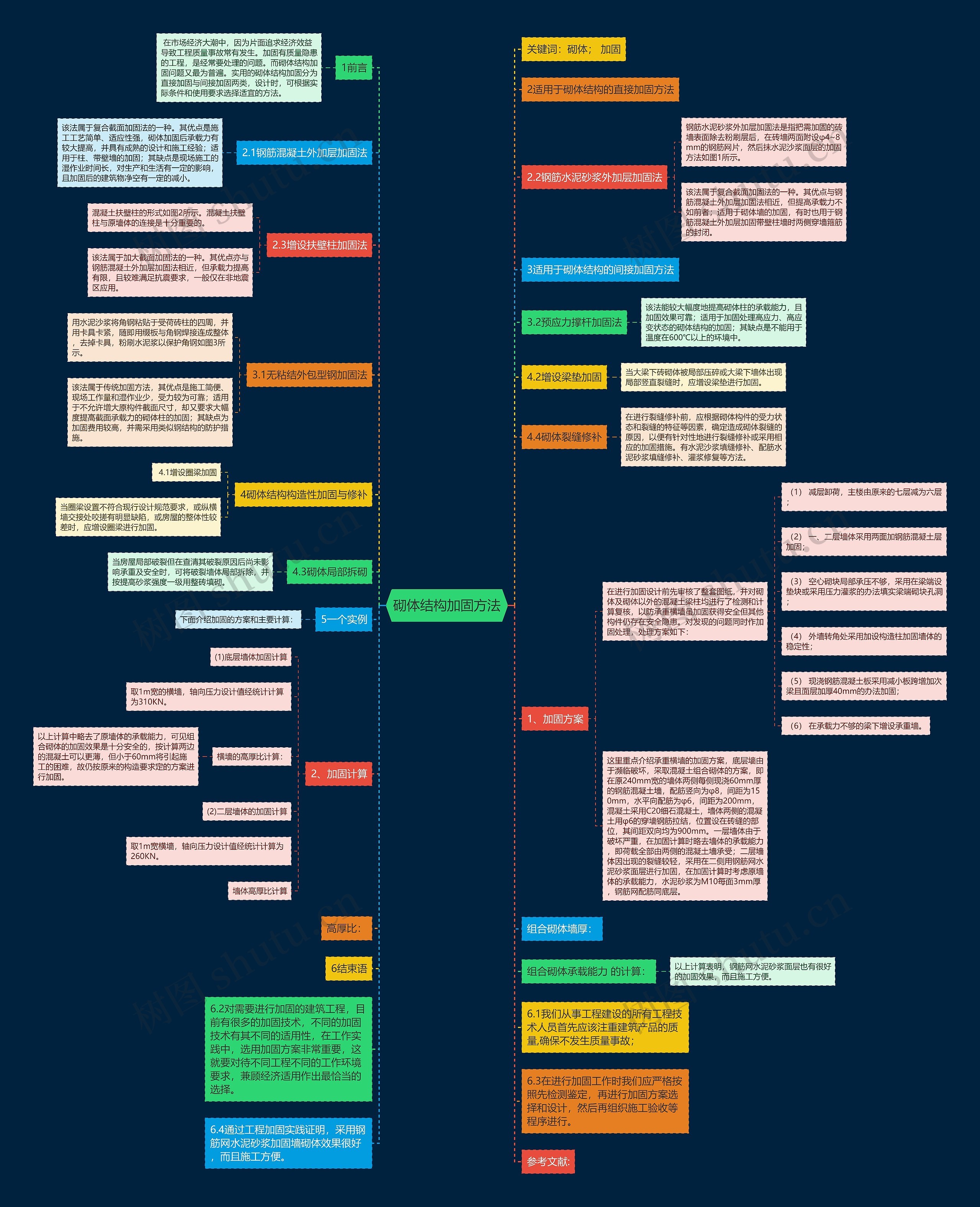

砌体结构加固方法思维导图

在市场经济大潮中，因为片面追求经济效益导致工程质量事故常有发生。加固有质量隐患的工程，是经常要处理的问题。而砌体结构加固问题又最为普遍。实用的砌体结构加固分为直接加固与间接加固两类，设计时，可根据实际条件和使用要求选择适宜的方法。

该法属于复合截面加固法的一种。其优点是施工工艺简单、适应性强，砌体加固后承载力有较大提高，并具有成熟的设计和施工经验；适用于柱、带壁墙的加固；其缺点是现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减小。

钢筋水泥砂浆外加层加固法是指把需加固的砖墙表面除去粉刷层后，在砖墙两面附设φ4~8mm的钢筋网片，然后抹水泥沙浆面层的加固方法如图1所示。

该法属于复合截面加固法的一种。其优点与钢筋混凝土外加层加固法相近，但提高承载力不如前者；适用于砌体墙的加固，有时也用于钢筋混凝土外加层加固带壁柱墙时两侧穿墙箍筋的封闭。

混凝土扶壁柱的形式如图2所示。混凝土扶壁柱与原墙体的连接是十分重要的。

该法属于加大截面加固法的一种。其优点亦与钢筋混凝土外加层加固法相近，但承载力提高有限，且较难满足抗震要求，一般仅在非地震区应用。

用水泥沙浆将角钢粘贴于受荷砖柱的四周，并用卡具卡紧，随即用缀板与角钢焊接连成整体，去掉卡具，粉刷水泥浆以保护角钢如图3所示。

该法属于传统加固方法，其优点是施工简便、现场工作量和湿作业少，受力较为可靠；适用于不允许增大原构件截面尺寸，却又要求大幅度提高截面承载力的砌体柱的加固；其缺点为加固费用较高，并需采用类似钢结构的防护措施。

该法能较大幅度地提高砌体柱的承载能力，且加固效果可靠；适用于加固处理高应力、高应变状态的砌体结构的加固；其缺点是不能用于温度在600℃以上的环境中。

4.1增设圈梁加固

当圈梁设置不符合现行设计规范要求，或纵横墙交接处咬搓有明显缺陷，或房屋的整体性较差时，应增设圈梁进行加固。

当大梁下砖砌体被局部压碎或大梁下墙体出现局部竖直裂缝时，应增设梁垫进行加固。

当房屋局部破裂但在查清其破裂原因后尚未影响承重及安全时，可将破裂墙体局部拆除，并按提高砂浆强度一级用整砖填砌。

在进行裂缝修补前，应根据砌体构件的受力状态和裂缝的特征等因素，确定造成砌体裂缝的原因，以便有针对性地进行裂缝修补或采用相应的加固措施。有水泥沙浆填缝修补、配筋水泥砂浆填缝修补、灌浆修复等方法。

下面介绍加固的方案和主要计算：

在进行加固设计前先审核了整套图纸，并对砌体及砌体以外的混凝土梁柱均进行了检测和计算复核，以防承重横墙虽加固获得安全但其他构件仍存在安全隐患。对发现的问题同时作加固处理，处理方案如下：

这里重点介绍承重横墙的加固方案，底层墙由于濒临破坏，采取混凝土组合砌体的方案，即在原240mm宽的墙体两侧每侧现浇60mm厚的钢筋混凝土墙，配筋竖向为φ8，间距为150mm，水平向配筋为φ6，间距为200mm，混凝土采用C20细石混凝土，墙体两侧的混凝土用φ6的穿墙钢筋拉结，位置设在砖缝的部位，其间距双向均为900mm。一层墙体由于破坏严重，在加固计算时略去墙体的承载能力，即荷载全部由两侧的混凝土墙承受；二层墙体因出现的裂缝较轻，采用在二侧用钢筋网水泥砂浆面层进行加固，在加固计算时考虑原墙体的承载能力，水泥砂浆为M10每面3mm厚，钢筋网配筋同底层。

(1)底层墙体加固计算

取1m宽的横墙，轴向压力设计值经统计计算为310KN。

横墙的高厚比计算：

(2)二层墙体的加固计算

取1m宽横墙，轴向压力设计值经统计计算为260KN。

墙体高厚比计算

以上计算表明，钢筋网水泥砂浆面层也有很好的加固效果，而且施工方便。
