流体是力学的一个分支,主要研究在各种力的作用下,流体本身的静止状态和运动状态以及流体和固体界壁间有相对运动时的相互作用和流动规律

树图思维导图提供 流体力学基础知识 在线思维导图免费制作,点击“编辑”按钮,可对 流体力学基础知识  进行在线思维导图编辑,本思维导图属于思维导图模板主题,文件编号是:0c851452f1f8a5605cfc6ae6775f36cf

思维导图大纲

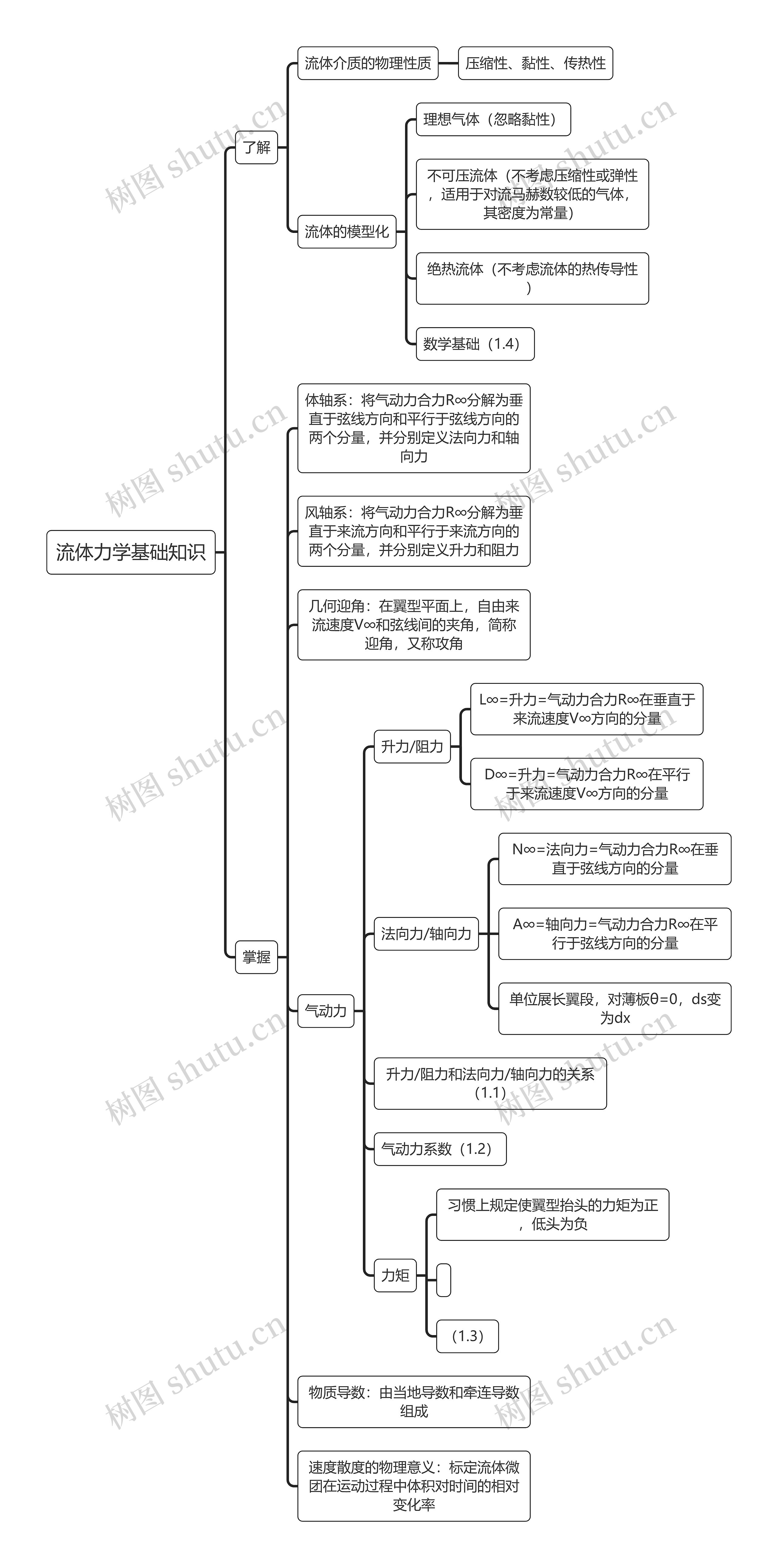

流体力学基础知识思维导图模板大纲

了解

流体介质的物理性质

压缩性、黏性、传热性

流体的模型化

理想气体(忽略黏性)

不可压流体(不考虑压缩性或弹性,适用于对流马赫数较低的气体,其密度为常量)

绝热流体(不考虑流体的热传导性)

数学基础(1.4)

掌握

体轴系:将气动力合力R∞分解为垂直于弦线方向和平行于弦线方向的两个分量,并分别定义法向力和轴向力

风轴系:将气动力合力R∞分解为垂直于来流方向和平行于来流方向的两个分量,并分别定义升力和阻力

几何迎角:在翼型平面上,自由来流速度V∞和弦线间的夹角,简称迎角,又称攻角

气动力

升力/阻力

L∞=升力=气动力合力R∞在垂直于来流速度V∞方向的分量

D∞=升力=气动力合力R∞在平行于来流速度V∞方向的分量

法向力/轴向力

N∞=法向力=气动力合力R∞在垂直于弦线方向的分量

A∞=轴向力=气动力合力R∞在平行于弦线方向的分量

单位展长翼段,对薄板θ=0,ds变为dx

升力/阻力和法向力/轴向力的关系(1.1)

气动力系数(1.2)

力矩

习惯上规定使翼型抬头的力矩为正,低头为负

(1.3)

物质导数:由当地导数和牵连导数组成

速度散度的物理意义:标定流体微团在运动过程中体积对时间的相对变化率
