思维导图大纲

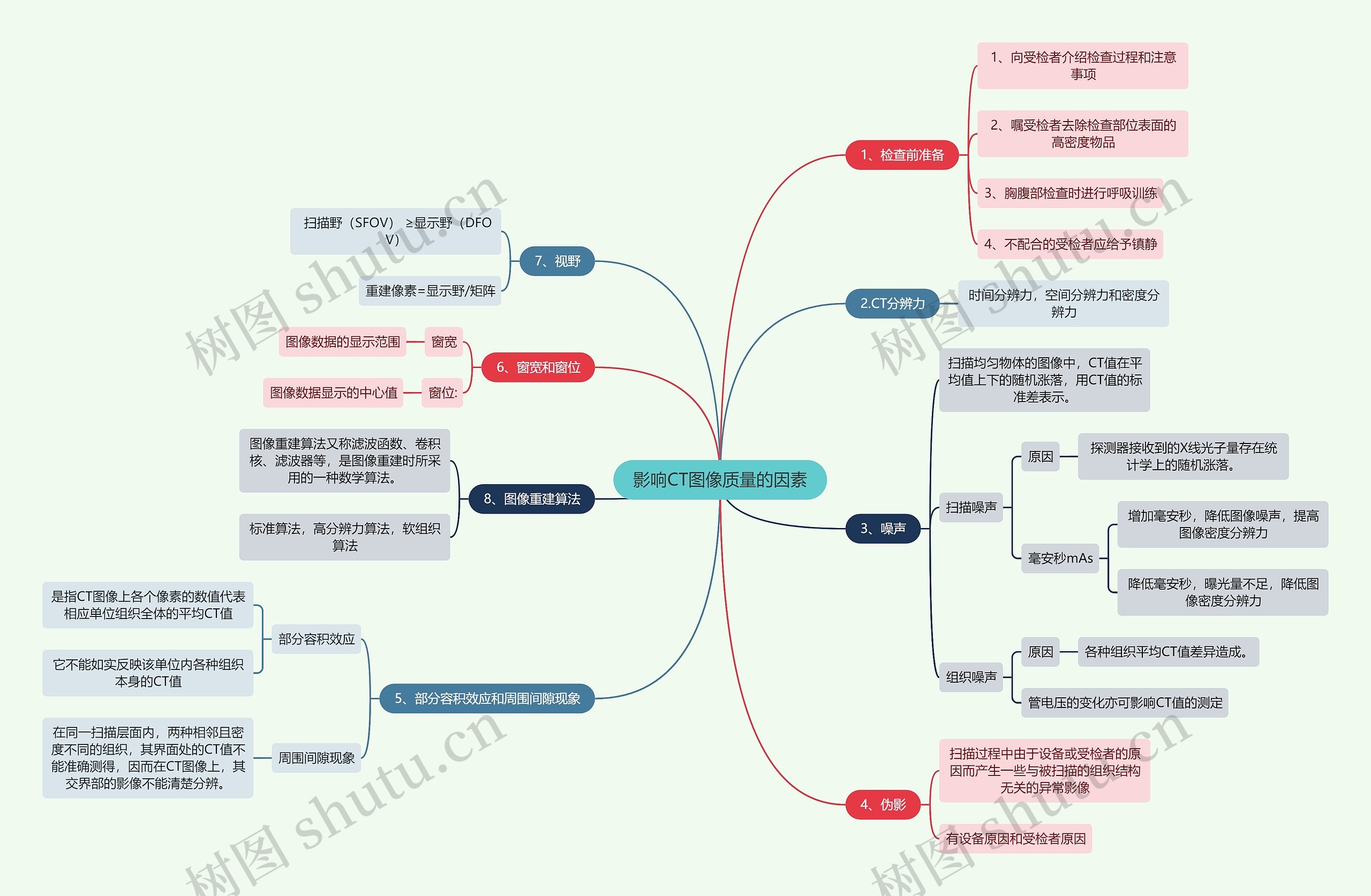

影响CT图像质量的因素思维导图模板大纲

1、检查前准备

1、向受检者介绍检查过程和注意事项

2、嘱受检者去除检查部位表面的高密度物品

3、胸腹部检查时进行呼吸训练

4、不配合的受检者应给予镇静

2.CT分辨力

时间分辨力,空间分辨力和密度分辨力

3、噪声

扫描均匀物体的图像中,CT值在平均值上下的随机涨落,用CT值的标准差表示。

扫描噪声

原因

探测器接收到的X线光子量存在统计学上的随机涨落。

毫安秒mAs

增加毫安秒,降低图像噪声,提高图像密度分辨力

降低毫安秒,曝光量不足,降低图像密度分辨力

组织噪声

原因

各种组织平均CT值差异造成。

管电压的变化亦可影响CT值的测定

4、伪影

扫描过程中由于设备或受检者的原因而产生一些与被扫描的组织结构无关的异常影像

有设备原因和受检者原因

7、视野

扫描野(SFOV) ≥显示野(DFOV)

重建像素=显示野/矩阵

6、窗宽和窗位

窗宽

图像数据的显示范围

窗位:

图像数据显示的中心值

8、图像重建算法

图像重建算法又称滤波函数、卷积核、滤波器等,是图像重建时所采用的一种数学算法。

标准算法,高分辨力算法,软组织算法

5、部分容积效应和周围间隙现象

部分容积效应

是指CT图像上各个像素的数值代表相应单位组织全体的平均CT值

它不能如实反映该单位内各种组织本身的CT值

周围间隙现象

在同一扫描层面内,两种相邻且密度不同的组织,其界面处的CT值不能准确测得,因而在CT图像上,其交界部的影像不能清楚分辨。
