思维导图大纲

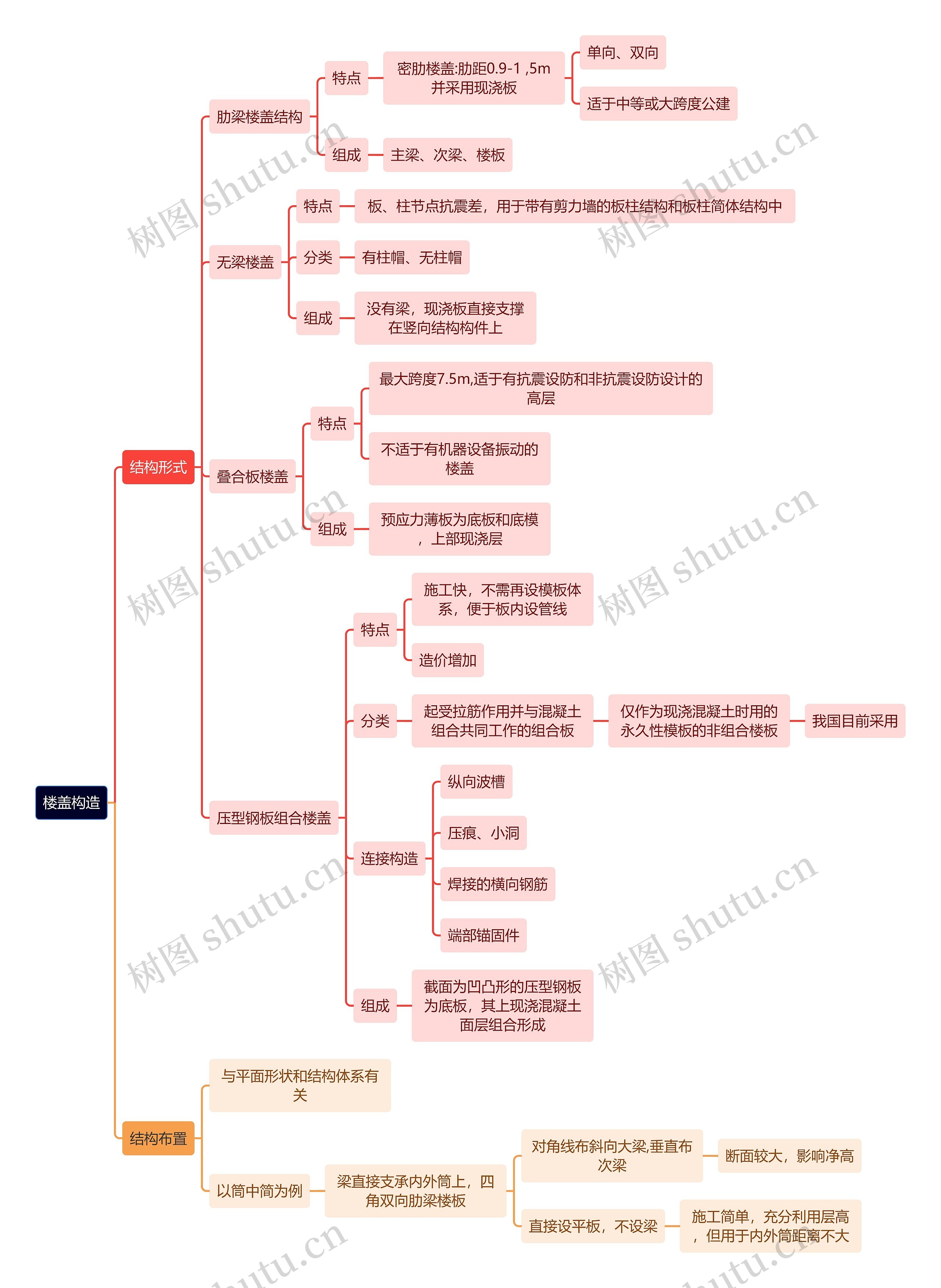

楼盖构造思维导图模板大纲
结构形式
肋梁楼盖结构
特点
密肋楼盖:肋距0.9-1 ,5m并采用现浇板
单向、双向
适于中等或大跨度公建
组成
主梁、次梁、楼板
无梁楼盖
特点
板、柱节点抗震差，用于带有剪力墙的板柱结构和板柱简体结构中
分类
有柱帽、无柱帽
组成
没有梁，现浇板直接支撑在竖向结构构件上
叠合板楼盖
特点
最大跨度7.5m,适于有抗震设防和非抗震设防设计的高层
不适于有机器设备振动的楼盖
组成
预应力薄板为底板和底模，上部现浇层
压型钢板组合楼盖
特点
施工快，不需再设模板体系，便于板内设管线
造价增加
分类
起受拉筋作用并与混凝土组合共同工作的组合板
仅作为现浇混凝土时用的永久性模板的非组合楼板
我国目前采用
连接构造
纵向波槽
压痕、小洞
焊接的横向钢筋
端部锚固件
组成
截面为凹凸形的压型钢板为底板，其上现浇混凝土面层组合形成
结构布置
与平面形状和结构体系有关
以筒中简为例
梁直接支承内外筒上，四角双向肋梁楼板
对角线布斜向大梁,垂直布次梁
断面较大，影响净高
直接设平板，不设梁
施工简单，充分利用层高，但用于内外筒距离不大
